July 3, 2021

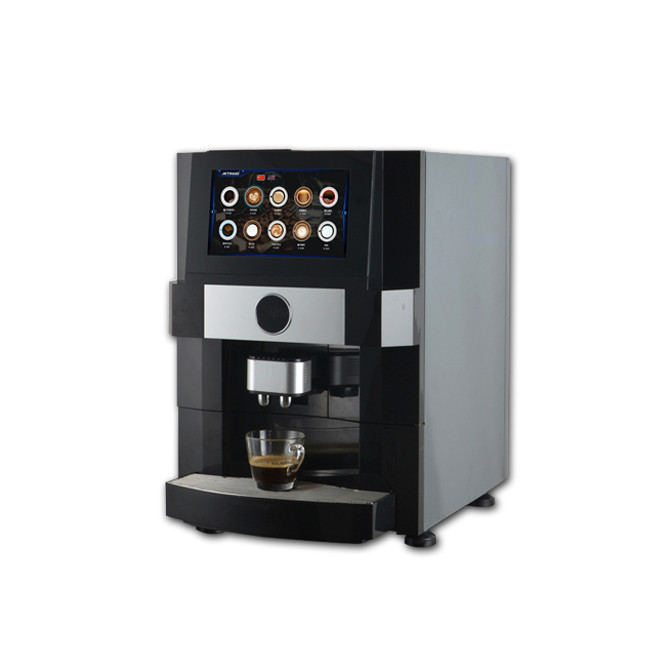

Model modułu wyświetlacza LCD do kawy
Zastosowany dla klienta tym razem jest CH700WV02A.
Następująca zawartość to odpowiedni opis produktu:
Model:
1.Opis CH700WV02A-CT
ChengHao Model wyświetlacza CH700WV02A-CT jest kolor aktywny matrycy cienkiej folii tranzystora
(TFT) wyświetlacz z ciekłych kryształów (LCD), który wykorzystuje TFT z amorficznego krzemu jako urządzenie przełącznikowe.
Ten model składa się z panelu TFT LCD, układu sterowania, wysokiej jasności światła tylnego,
pojemnościowy panel dotykowy i FPC.
Ten LCD TFT ma 7,0 (16: 9) cala diagonalnie zmierzony aktywny obszar wyświetlania z WVGA
(800 poziomych x 480 pixelów pionowych) rozdzielczość.
Sterownik używany w tym projekcie to Himax i może wyświetlać 16M kolorów przez 24 bitów RGB.
sterownik jest zamontowany na szybie, a połączenie za pośrednictwem FPC, w tym
Komponenty do sterowania modułem wyświetlania.
Ponadto, FPC może być również dostosowywany zgodnie z wymaganiami klienta, takimi jak modyfikacja
- dopasowanie podświetlenia i struktury CTP, definicja interfejsu itp.
Zgodność z RoHS i wolny od halogenów.
| Model nr. | CH700WV02A-CT |
| Rodzaj modułu | 7"TFT + CTP |
| Tryb wyświetlania | TN/Przepuszczalny/Normalnie biały |
| Rodzaj CTP | G+G |
| Liczba kropek | 800*3 ((RGB) *480 |
| Kierunek widzenia | Dwanaście |
| kierunek odwrócenia szarej skali | O szóstej |
| Rozmiar modułu | 180.0(W) *119.0(H) *7.4(T) mm |
| Obszar aktywny TFT | 154.08 ((W) * 85.92 ((H) mm |
| TFT Dot pitch | 0.1926 ((W) * 0.1790 ((H) mm |
| Interfejs | TFT: 24-bitowy RGB CTP:I2C |
| Typ podświetlenia | Biała dioda LED |
| Światłość | 200 cd/m2 |
2.Informacje ogólne
| Pozycja | Wartości standardowe | Jednostki |
| Rodzaj LCD | 7.0"TFT+CTP | - Tak. |
| Układ kropek | 800×3 ((RGB) ×480 | kropki |
| Układ pikseli kolorowych | Wyrównanie: | - Tak. |
| Tryb wyświetlania | TN / Przekaźnik / Zazwyczaj biały | - Tak. |
| Kierunek widzenia | Dwanaście. | - Tak. |
| Rodzaj CTP | Szkło soczewki+szkło ITO+FPC+klej | - Tak. |
| Obsługa powierzchni | 6H | - Tak. |
| IC sterownika CTP | GT911 | - Tak. |
| Rozmiar modułu | 180.0 ((W) × 119.0 ((H) × 7.4 ((T) | mm |
| Obszar aktywny TFT | 154.08 ((W) × 85.92 ((H) | mm |
| Obszar aktywny CTP | 154.08 ((W) × 85.92 ((H) | mm |
| CTP Obszar widokowy | 155.28 ((W) × 87.12 ((H) | mm |
| TFT Dot pitch | 00,1926 (W) × 0,1790 (H) | mm |
| Interfejs | 24-bitowy równoległy interfejs RGB | - Tak. |
| Temperatura pracy | -20 ~ +70 | °C |
| Temperatura przechowywania | -30 ~ +80 | °C |
| Waga | TBD | g |
