Rewolucja technologiczna zintegrowanego dotyku dla ekranów LCD TFT

I. Analiza techniczna: głęboka integracja dotyku i wyświetlacza

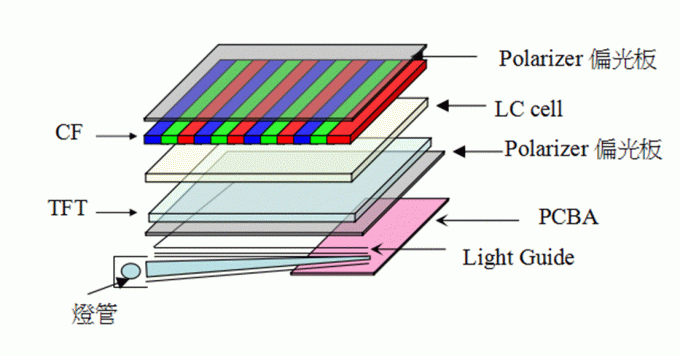

1.1 Zasada techniczna i podstawowa struktura

Rdzeń In-Cell TFT LCD (In-Cell Thin Film Transistor Liquid Crystal Display) polega na bezpośredniej integracji czujnika dotykowego ze warstwą ciekłych kryształów panelu wyświetlającego,zamiast tradycyjnej zewnętrznej warstwy dotykowejJego zasada działania opiera się na połączeniu technologii napędowej TFT i elektrod dotykowych: na podłożu TFT poprzez proces fotolitografii tworzone są linie czujników dotykowych.mający ten sam podłoże z matrycą pikseli wyświetlaniaKiedy użytkownik dotyka ekranu, elektrody dotykowe wykrywają zmianę pojemności.a układ TDDI (Touch and Display Driver Integration) realizuje synchroniczne przetwarzanie sygnałów dotykowych i sygnałów wyświetlania.

1.2 Różnice techniczne w stosunku do dotyku wewnątrz komórki i dotyku zewnętrznego

• Na komórce: Warstwa dotykowa znajduje się na zewnątrz szkła CF panelu wyświetlania. Wymaga dodatkowego układu dotykowego sterownika, a jego grubość jest nieco wyższa niż w In-Cell.
• Dotyk zewnętrzny: Na przykład w strukturze GFF (szkło + folie + szkło) występuje wiele warstw i duża grubość, co powoduje stosunkowo niską prędkość reakcji dotykowej.
• W komórce: Warstwa dotykowa i warstwa wyświetlacza są głęboko zintegrowane, grubość można zmniejszyć o ponad 30%, co zmniejsza odbicie światła i zwiększa stosunek ekranu do ciała.

II. Główne zalety: Cienkie i lekkie, wysoka wydajność i ulepszenie doświadczenia

2.1 Cienka i lekka konstrukcja

• Wysoka rozdzielczość i szeroki kąt widzeniaDzięki połączeniu zaawansowanych technologii, takich jak IPS (In-Plane Switching) i LTPS (Low-Temperature Poly-Silicon), ekrany w komórkach osiągnęły wysoką jakość wydajności wyświetlacza.Łatwo osiąga rozdzielczość ponad 2K.Czy to każda kadra filmu o wysokiej rozdzielczości czy skomplikowana scena w grze, może być wyświetlana z bardzo wysoką klarownością.jego kąt widzenia może osiągnąć 178°Oznacza to, że podczas oglądania ekranu z niemal każdego kąta użytkownicy mogą uzyskać efekt wizualny niemal taki sam jak podczas oglądania z przodu.Redukcja kolorów została również znacząco zwiększona o 15%, dzięki czemu kolory prezentowane na ekranie są bardziej żywe i realistyczne, zbliżone do kolorów widzianych przez ludzkie oko w świecie rzeczywistym.
• Niska odblaskowość i wysoki kontrast: Zintegrowana struktura ekranów In-Cell skutecznie zmniejsza odbicie między warstwami.Często spotykamy się z sytuacją, w której odbicie ekranu utrudnia widoczność treści.Technologia In-Cell znacznie poprawiła ten problem. gdy ekran jest wyłączony, wygląda ciemniej, tworząc ostry kontrast z obrazem na ekranie,umożliwiające osiągnięcie współczynnika kontrastu powyżej 1500:1Dzięki temu nie tylko zwiększa się warstwa i trójwymiarowość obrazu, ale także pozwala użytkownikom wyraźnie zobaczyć zawartość ekranu w środowiskach o silnym świetle.pod bezpośrednim światłem słonecznym na zewnątrz, ekran telefonu komórkowego nadal może wyraźnie wyświetlać informacje o nawigacji.

2.3 Poprawa doświadczeń dotykowych

• Szybkość reakcji: Prędkość pobierania próbek dotykowych ekranów w komórce może osiągnąć 240 Hz, co jest o 30% szybciej niż tradycyjny dotykowy ekran zewnętrzny.Oznacza to, że użytkownicy mogą szybciej i dokładniej reagować na operacje dotykowe.Podczas grania w gry, podczas przesuwania ekranu z dużą prędkością lub wykonywania operacji z wieloma palcami, ekran może rejestrować ruchy palców w czasie rzeczywistym bez opóźnienia lub卡顿 zjawiskoW codziennych operacjach, takich jak szybkie przełączanie aplikacji lub powiększanie zdjęć, użytkownicy mogą również odczuwać bardziej wrażliwą reakcję dotykową.

• Niezawodność: Ponieważ warstwa dotykowa jest osadzona w panelu wyświetlacza, zmniejsza się ryzyko fizycznego uszkodzenia spowodowanego zderzeniami zewnętrznymi, tarciem itp.Nawet jeśli powierzchnia ekranu jest zadrapana lub w pewnym stopniu uderzonaPonadto, ekrany w komórce z wodoodpornością IP67 są odporne na przenik cieczy.w określonym czasie i głębokości, funkcje dotykowe i wyświetlanie ekranu nie będą miały wpływu, znacznie poprawiając trwałość i niezawodność urządzenia.

III. Obszary zastosowań: od elektroniki użytkowej po kontrolę przemysłową

3.1 Rewolucja w wyświetlaczach samochodowych

• Trendy w zakresie dużych i wielu ekranówWraz z gwałtownym rozwojem inteligentności i łączności samochodowej system wyświetlaczy w samochodach przechodzi głęboką transformację.wśród których trendy dużych ekranów i wielu ekranów stają się coraz bardziej znacząceTechnologia TFT LCD w komórce, ze swoimi zaletami cienkiej, lekkiej i wysoce zintegrowanej, stała się ważnym wsparciem technicznym w dziedzinie wyświetlaczy w samochodach.Jeśli chodzi o aplikacje na dużych ekranachTechnologia In-Cell może dobrze dostosować się do centralnych ekranów kontrolnych o wielkości 12,3 cala lub większej.Hyperscreen Mercedes-Benz ma niesamowity rozmiar 56 caliTrzy ekrany są płynnie zintegrowane, obejmujące całą konsolę środkową, zapewniając szokujące wrażenia wizualne dla kierowcy i pasażerów.grubość tak dużego ekranu to tylko 6 mmTen duży ekran zapewnia nie tylko szerszą powierzchnię wyświetlania, ale także zwiększa ogólny sens technologiczny wnętrza.umożliwiające dostęp do różnych informacji dotyczących pojazdu, takich jak nawigacja, status pojazdu i treści multimedialne będą prezentowane użytkownikom w sposób bardziej jasny i intuicyjny, ale także mogą osiągnąć przetwarzanie wielozadaniowe za pomocą wyświetlacza rozdzielonego ekranu i innych funkcji,poprawa wygody i bezpieczeństwa jazdy.
• Odporność na zakłócenia środowiskowe: Samochody w trakcie jazdy są narażone na różne skomplikowane warunki środowiskowe, takie jak wysoka temperatura, niska temperatura i silne światło,które stawiają niezwykle wysokie wymagania dotyczące wydajności wyświetlaczy w samochodzieTechnologia LCD TFT w komórce ma doskonałe właściwości w zakresie szerokiej temperatury i może stabilnie pracować w ekstremalnych warunkach temperatury od - 40°C do 85°C.Czy to w zimnym regionie Arktyki czy gorącej pustyni, wyświetlacz pojazdu może być wyświetlany normalnie bez problemów, takich jak nieprawidłowy wyświetlacz lub usterka dotykowa spowodowana problemami z temperaturą.do radzenia sobie w środowiskach o silnym świetle, takich jak bezpośrednie światło słoneczneEkran w komórce wykorzystuje również zaawansowaną technologię powłoki anty-błyskowej.kierowcy mogą wyraźnie zobaczyć zawartość na ekranie, unikając zakłóceń wizualnych spowodowanych odbiciem i znacznie poprawiając bezpieczeństwo jazdy.

3.2 Smartfony i tablety

• Standardy dla flagowych modeliNa rynku smartfonów technologia In-Cell TFT LCD od dawna jest standardem dla flagowych modeli.osiągnięcie projektu z ultra wąskimi ramami i wysokim stosunkiem ekranu do ciała, prowadzący trend rozwoju technologii ekranu smartfona.Pozwala to telefon mieć większy rozmiar ekranu przy zachowaniu kompaktowego ciałaSamsung Galaxy S21 to nowa generacja urządzeń, które zapewniają użytkownikom bardziej pociągające wrażenia wizualne.Ekran ma rozdzielczość 2K i wysoką częstotliwość odświeżania 120HzW tym samym czasie, dzięki technologii In-Cell, osiąga się cienką i lekką konstrukcję.Bierze również pod uwagę chwyt i przenośność telefonu. The successful applications of these flagship models not only demonstrate the strong competitiveness of In-Cell technology in the smartphone field but also promote the continuous pursuit and innovation of screen technology in the entire industry.

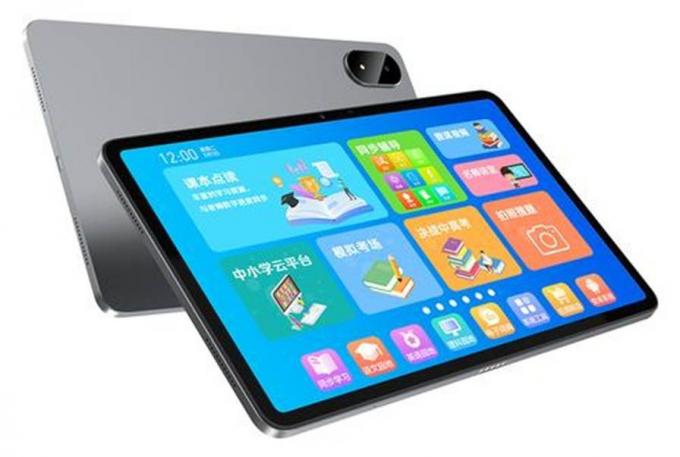

• Aplikacje w tabletach edukacyjnych: W dziedzinie edukacji, wraz z gwałtownym rozwojem edukacji online, rośnie zapotrzebowanie na tablety jako narzędzia do nauki.z ich wysoką precyzją dotykową i doskonałymi efektami wyświetlaniaPodczas epidemii szkoły na całym świecie zwróciły się do nauczania online, a popyt na tablety dotykowe In-Cell wzrósł.Według statystyk, tablety dotykowe w komórce stanowiły 42% światowych dostaw w czasie epidemii.które mogą zaspokoić różne potrzeby uczenia się uczniówNa przykład seria MatePad Pro firmy Huawei wykorzystuje ekrany In-Cell. W połączeniu ze stylusem M-Pencil osiąga doświadczenie pisania o niskim opóźnieniu,Uczniowie mogą robić notatki, rozwiązywać problemy i rysować mapy umysłowe na tablecie, zwiększając efektywność uczenia się.Wysoka rozdzielczość i szeroki kąt widzenia ekranu w komórce pozwalają uczniom uzyskać jasne i spójne efekty wizualne podczas oglądania ekranu z różnych kątów., chroniąc wzrok uczniów.

3.3 Sprzęt przemysłowy i medyczny

• Ulepszenie interakcji między człowiekiem a maszyną: W dziedzinie kontroli przemysłowej nieustannie wzrasta stopień inteligencji i automatyzacji urządzeń,i wymagania dotyczące interfejsów interakcji między człowiekiem a maszyną są coraz wyższeEkrany LCD TFT w komórce wprowadzają nowe doświadczenie interakcyjne do terminali sterowania przemysłowego dzięki szybkiej reakcji dotykowej i wysokiej niezawodności.Operatorzy muszą monitorować różne złożone parametry w czasie rzeczywistym i precyzyjnie kontrolować sprzętCzas reakcji dotykowej ekranów w komórce może wynosić mniej niż 10 ms, co pozwala szybko i precyzyjnie uchwycić działanie dotykowe operatorów i uzyskać natychmiastową kontrolę sprzętu.Na przykład:, na panelu sterowania fabryki zautomatyzowanej, za pośrednictwem ekranu w komórce, operatorzy mogą łatwo przełączać różne monitorowanie ekrany, regulować parametry operacyjne urządzenia,i wykonywać operacje takie jak uruchamianie i zatrzymanie sprzętuJednocześnie wysoka niezawodność ekranów In-Cell zapewnia również długotrwałe stabilne działanie w środowiskach przemysłowych.zmniejszenie przerw w produkcji spowodowanych awariami ekranu i poprawa efektywności produkcji.
• Wyświetlacz obrazu medycznegoW dziedzinie sprzętu medycznego technologia In-Cell TFT LCD odgrywa również ważną rolę, zwłaszcza w zakresie wyświetlania obrazu medycznego.6 cali ekrany In-Cell są powszechnie stosowanePotrafią dostarczać wyświetlacze obrazów o wysokiej rozdzielczości, obsługiwać standard DICOM (Digital Imaging and Communications in Medicine) i mają głębokość barwy 10 bitów.które mogą precyzyjnie przedstawiać wewnętrzną strukturę tkanek i stan patologiczny ludzkiego ciałaKiedy lekarze wykonują badania ultradźwiękowe, mogą wyraźnie zaobserwować kształt, wielkość, położenie i inne informacje o narządach za pośrednictwem ekranu In-Cell, pomagając lekarzom dokonać dokładnej diagnozy.Ponadto cienka i lekka konstrukcja ekranów wewnątrzkomórkowych sprawia, że sprzęt medyczny jest bardziej przenośny, ułatwiając jego użycie w różnych scenariuszach medycznych.niektóre przenośne urządzenia diagnostyczne ultradźwiękowe używają ekranów wewnątrz komórki, umożliwiając lekarzom przeprowadzanie badań pacjentów w dowolnym czasie i miejscu, zwiększając dostępność usług medycznych.

Wniosek: Przyszłość dotyku - wyświetlacz jest tutaj

In-Cell TFT LCD odbudował ekosystem przemysłu wyświetlacza poprzez innowacje technologiczne.i inteligentne funkcje napędzają cyfrową transformację takich dziedzin jak motoryzacjaWraz z integracją sztucznej inteligencji, elastycznych technologii i zrównoważonych materiałów,In-Cell przeniesie się od "integracji funkcji" do "modernizacji doświadczeń" i stanie się ostatecznym interfejsem interakcji między człowiekiem a maszyną.Dla specjalistów z branży ciągłe inwestowanie w badania i rozwój, optymalizacja łańcucha dostaw oraz wykorzystanie nowych zastosowań będą kluczem do zdobycia rynku.W przyszłości, możemy być świadkami przełomowych przełomów technologii w komórkach w takich dziedzinach jak metawers i inteligentna jazda.
