Dom ProduktyPojemnościowy ekran dotykowy TFT LCD12 O'clock 800×480 7in TFT LCD pojemnościowy ekran dotykowy I2C nadajnik

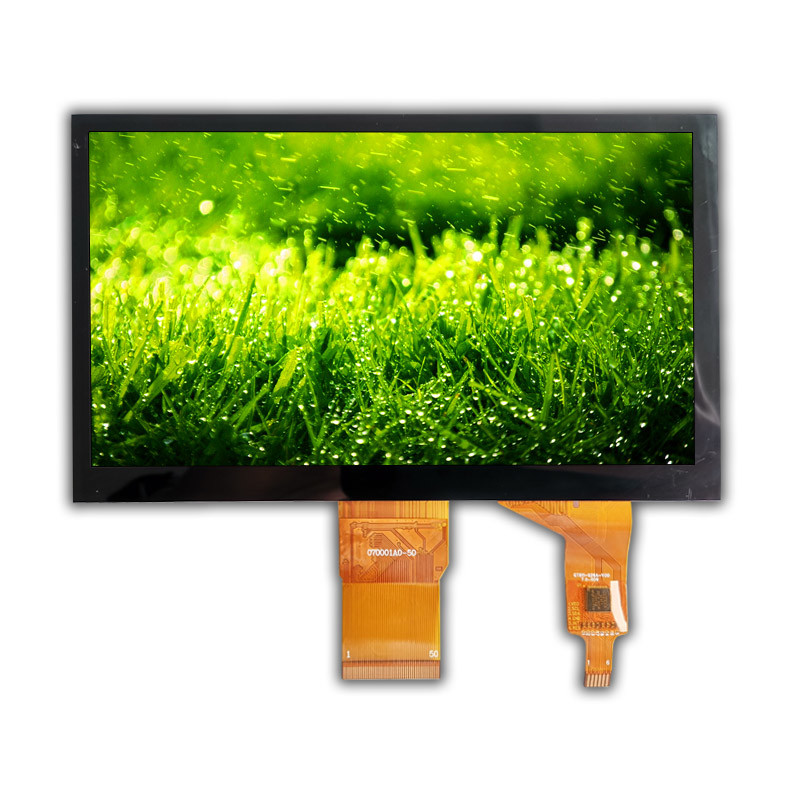

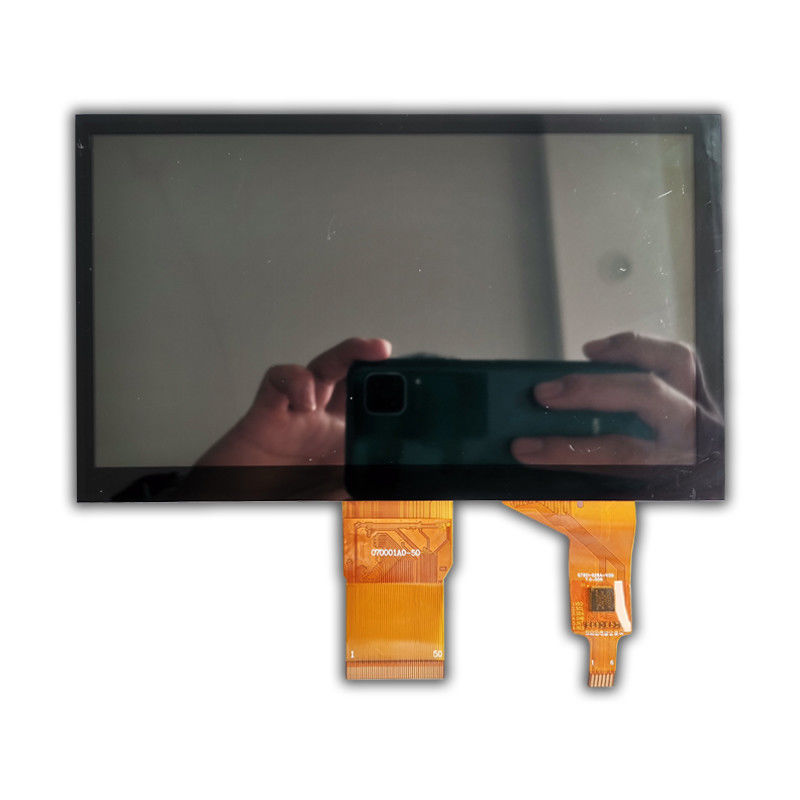

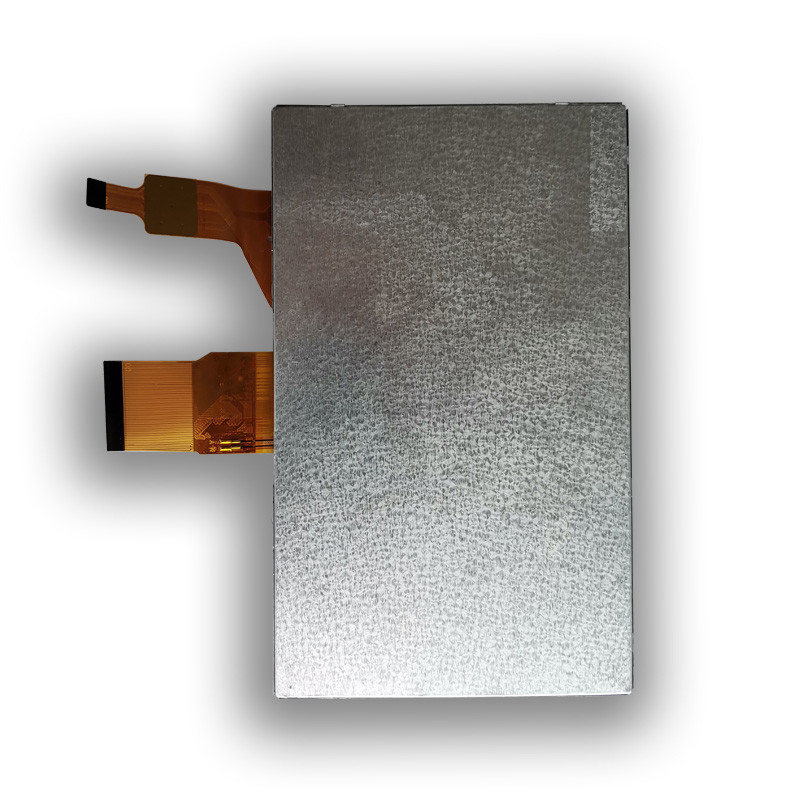

12 O'clock 800×480 7in TFT LCD Capacitive Touchscreen I2C Transmissive
12 O'clock 800×480 7in TFT LCD Capacitive Touchscreen I2C Transmissive 12 O'clock 800×480 7in TFT LCD Capacitive Touchscreen I2C Transmissive 12 O'clock 800×480 7in TFT LCD Capacitive Touchscreen I2C Transmissive
Skontaktuj się teraz

12 O'clock 800×480 7in TFT LCD pojemnościowy ekran dotykowy I2C nadajnik

Minimalne zamówienie : 100 sztuk Cena : /
Szczegóły pakowania : Wszystkie produkty są pakowane we właściwy sposób, aby zapewnić bezpieczeństwo. W przypadku małych r Czas dostawy : 7 - 15 dni roboczych
Zasady płatności : T/T Możliwość Supply : 200 tys. PC / Miesiąc
Miejsce pochodzenia: Shenzhen, Chiny Nazwa handlowa: ChengHao LCD
Orzecznictwo: ROHS 、ISO9001 、CE Numer modelu: CH700WV01C-CT
Dokument: Broszura produktu w wersji PDF

Szczegóły informacji
Typ modułu: 7 cali Tryb wyświetlania: TN/transmisyjne/normalnie białe
typu CTP: P+g Liczba kropek: 800*3 ((RGB) *480
Kierunek patrzenia: godzina 12 kierunek inwersji skali szarości: Godzina szósta
Rozmiar modułu: 164,9 (W)*100,0 (h)*4,68 (t) mm Obszar aktywny Tft: 154,08 (szer.)*85,92 (wys.) mm
TFT DOT TOC: 0,1926 (W)*0,1790 (h) mm interfejs: TFT: 24-bitowy równoległy interfejs RGB CTP: I2C
typ podświetlenia: Biała dioda LED Luminacja: 250cd/m2
Podkreślić:

7calowy ekran dotykowy TFT LCD

,

800×480 TFT LCD z pojemnym ekranem dotykowym

,

Ekran dotykowy I2C z przepuszczalnością LCD

opis produktu

7 cali 12 godzin Tn TFT LCD Pojemnościowy ekran dotykowy I2C 800 * 480

Przekaźnik Normalnie biały interfejs RGB



12 O'clock 800×480 7in TFT LCD pojemnościowy ekran dotykowy I2C nadajnik 0

Model nr. CH700WV01C-CTC
Rodzaj modułu 7"TFT + CTP
Tryb wyświetlania TN/Przepuszczalny/Normalnie biały
Rodzaj CTP P+G
Liczba kropek 800*3 ((RGB) *480
Kierunek widzenia Dwanaście
kierunek odwrócenia szarej skali O szóstej
Rozmiar modułu 164.9 ((W) *100.0 ((H) *4.68 ((T) mm
Obszar aktywny TFT 154.08 ((W) * 85.92 ((H) mm
TFT Dot pitch 0.1926 ((W) * 0.1790 ((H) mm
Interfejs TFT: 24-bitowy równoległy interfejs RGB CTP:I2C
Typ podświetlenia Biała dioda LED
Światłość 250cd/m2




12 O'clock 800×480 7in TFT LCD pojemnościowy ekran dotykowy I2C nadajnik 1

Model wyświetlacza ChengHao CH700WV01C-CT jest cienką warstwą matrycy aktywnej w kolorze

Transistor (TFT) wyświetlacz z ciekłych kryształów (LCD), który wykorzystuje amorficzny krzemowy TFT

Model ten składa się z panelu TFT LCD,

IC, oświetlenie tylne o wysokiej jasności, pojemny panel dotykowy i FPC.

Ten LCD TFT ma 7,0 (16: 9) cali diagonalnie mierzone aktywne powierzchnie wyświetlacza

z rozdzielczością WVGA (800 pixelów poziomych x 480 pixelów pionowych).

Sterownik używany w tym projekcie to SSD1963 i może wyświetlać 16M kolorów przez

24-bitowe wejście sygnału RGB.

-połączenie za pośrednictwem FPC, w tym komponenty do sterowania modułem wyświetlacza.

Interfejs RGB.

Ponadto FPC może być również dostosowywany zgodnie z wymaganiami klienta,

takie jak modyfikacja struktury podświetlenia i CTP, definicja interfejsu itp.

Zgodność z RoHS i wolny od halogenów.



1Informacje ogólne


Pozycja Wartości standardowe Jednostki
Rodzaj LCD 7.0"TFT+CTP - Tak.
Układ kropek 800×3 ((RGB) ×480 kropki
Układ pikseli kolorowych Wyrównanie: - Tak.
Tryb wyświetlania TN / Przekaźnik / Zazwyczaj biały - Tak.
Kierunek widzenia Dwanaście. - Tak.
kierunek odwrócenia szarej skali /O szóstej - Tak.
Rodzaj CTP Szkło PET+ITO - Tak.
Obsługa powierzchni 2H - Tak.
IC sterownika CTP GT911 - Tak.
Rozmiar modułu 164.9 ((W) ×100.0 ((H) ×4.68 ((T) mm
Obszar aktywny TFT/CTP 154.08 ((W) × 85.92 ((H) mm
TFT Dot pitch 00,1926 (W) × 0,1790 (H) mm
Interfejs 24-bitowy równoległy interfejs RGB - Tak.
Temperatura pracy -10 ~ +60 °C
Temperatura przechowywania -20 ~ +70 °C
Waga TBD g



2.Interfejs
(1) Opis interfejsu TFT



Pin NIE. SYMBOL Opis
1 88888 Zasilanie dla podświetlenia LED (anody).
2 8888 Zasilanie dla podświetlenia LED (anody).
3 8888 Zasilanie dla podświetlenia LED (katody).
4 8888 Zasilanie dla podświetlenia LED (katody).
5 8888 Ziemia zasilania.
6 8888 Powszechne napięcie.
7 8888 Cyfrowa Moc.
8 8888 Wybierz tryb DE/SYNC.
H: tryb DE. L: tryb HSD/VSD.
9 8888 Sygnał aktywacji danych.
10 8888 Wprowadzenie pionowego synchronizacji.
11 8888 Horyzontalny synchronizator, ujemna biegunowość.
12 8888 Niebieskie dane wejściowe (MSB).
13 8888 Niebieski wejście danych.
14 8888 Niebieski wejście danych.
15 8888 Niebieski wejście danych.
16 8888 Niebieski wejście danych.
17 8888 Niebieski wejście danych.
18 8888 Niebieski wejście danych.
19 8888 Niebieskie dane wejściowe (LSB).
20 8888 Zielony wpis danych (MSB).
21 8888 Zielony wejście danych.
22 8888 Zielony wejście danych.
23 8888 Zielony wejście danych.
24 8888 Zielony wejście danych.
25 8888 Zielony wejście danych.
26 8888 Zielony wejście danych.
27 8888 Zielone dane wejściowe.
28 8888 Red Data Input (MSB).
29 8888 Czerwony wejście danych.
30 8888 Czerwony wejście danych.
31 8888 Czerwony wejście danych.
32 8888 Czerwony wejście danych.
33 8888 Czerwony wejście danych.
34 8888 Czerwony wejście danych.
35 8888 Czerwony wpis danych (RSB).
36 8888 Ziemia zasilania.
37 8888 Wprowadzenie zegara.
38 8888 Ziemia zasilania.
39 8888 Lewa lub prawa kontrola wyświetlacza.
40 8888 Kontrola wyświetlacza w górę / w dół.
41 8888 Pozytywna moc dla TFT.
42 8888 Ujemna moc dla TFT.
43 8888 Analogiczna moc.







(2)Opis interfejsu CTP



Pin NIE. SYMBOL Opis
1 8888 Cyfrowa Moc.
2 8888 I2C_clock.
3 8888 I2C_data.
4 8888 Ziemia zasilania.
5 8888 /Sygnał przerywania.
6 8888 Aktywny niski poziom, wchodzimy w stan resetu.



12 O'clock 800×480 7in TFT LCD pojemnościowy ekran dotykowy I2C nadajnik 2

12 O'clock 800×480 7in TFT LCD pojemnościowy ekran dotykowy I2C nadajnik 3

12 O'clock 800×480 7in TFT LCD pojemnościowy ekran dotykowy I2C nadajnik 4



12 O'clock 800×480 7in TFT LCD pojemnościowy ekran dotykowy I2C nadajnik 5
