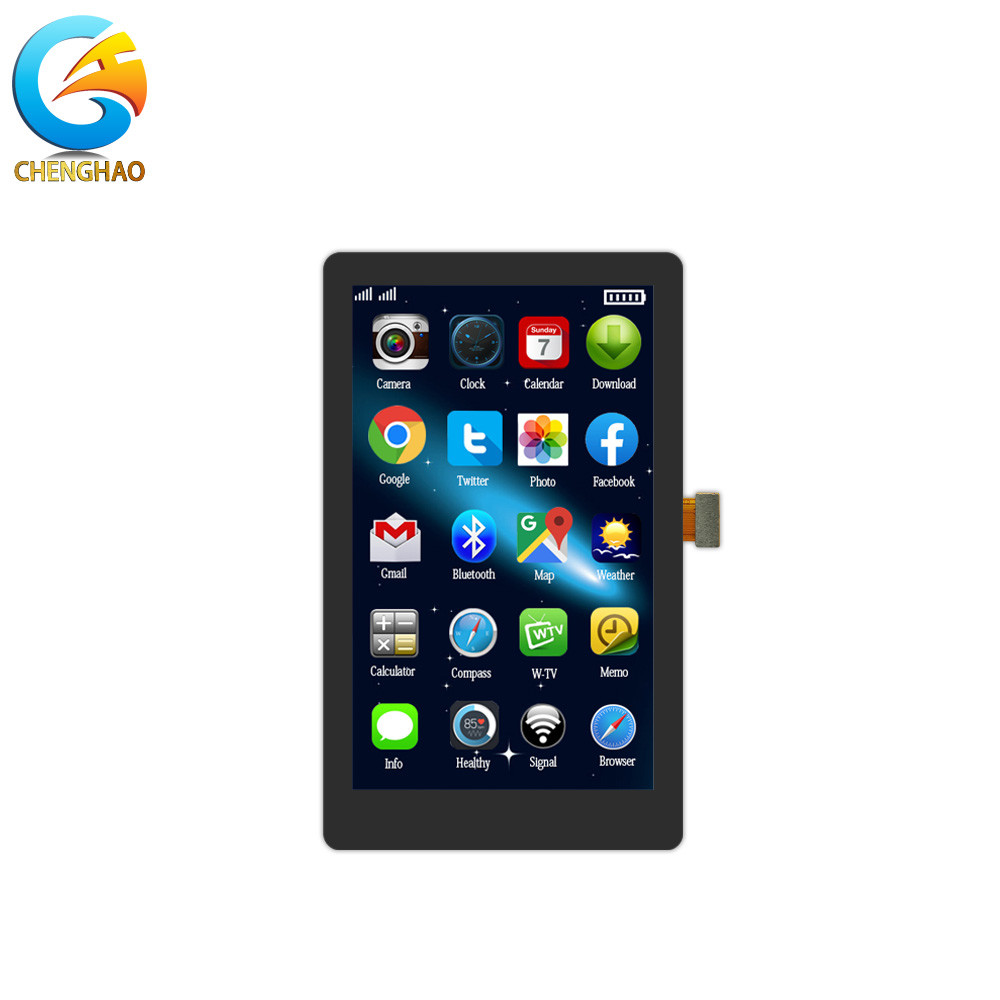

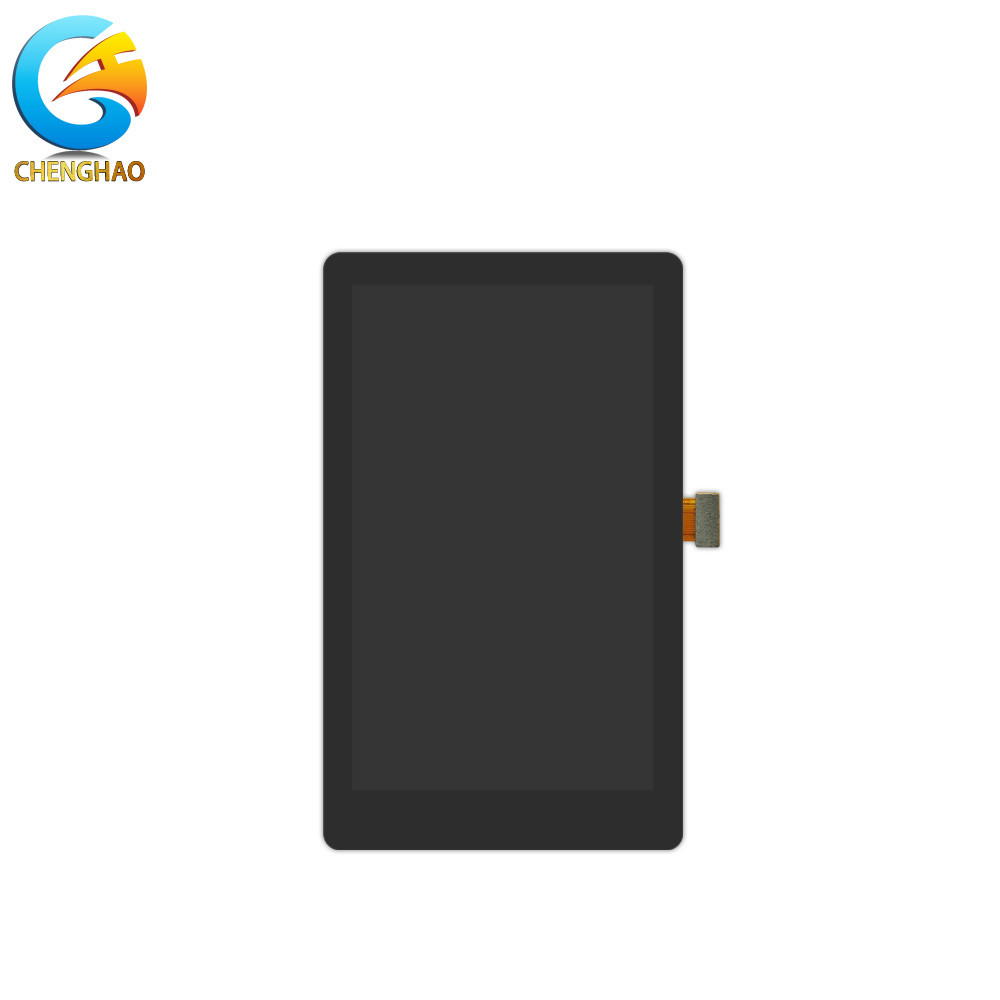

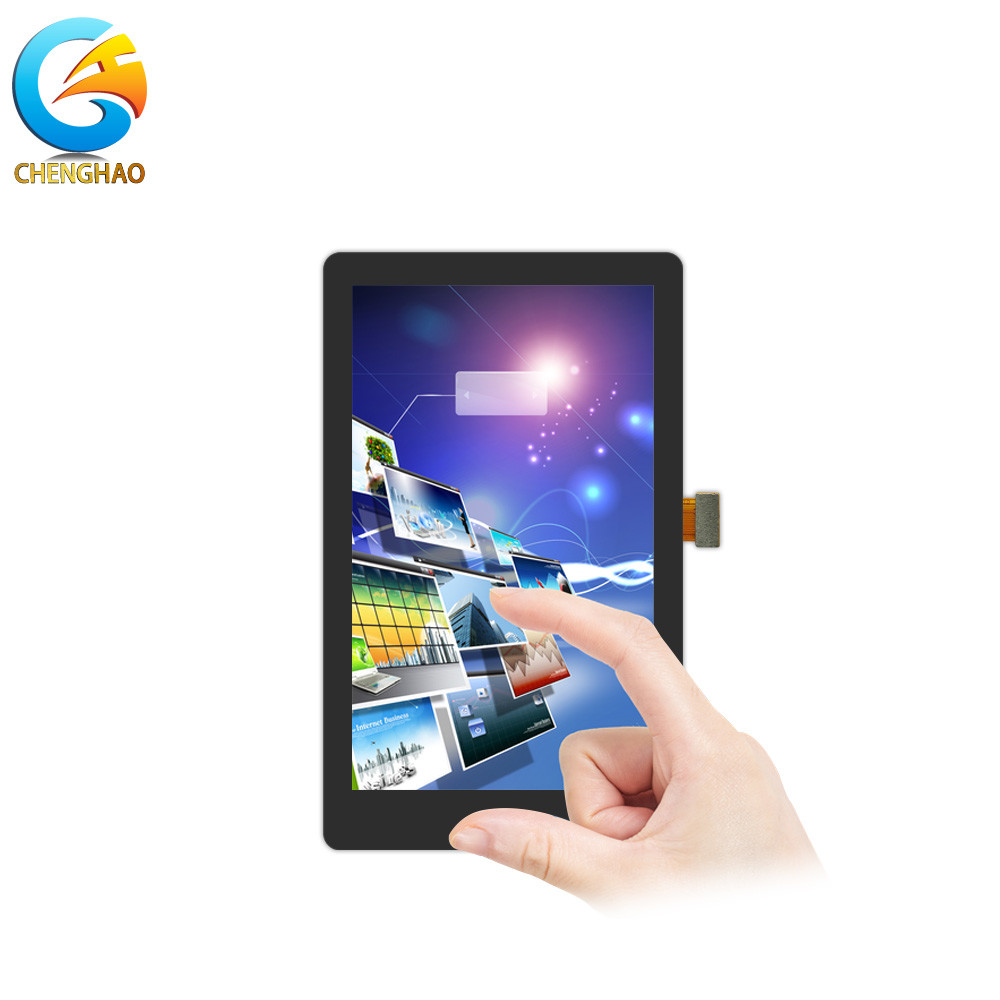

3.95 cali ST7701S TFT Resistive Touch Panel 480x800 Pixel Tft LCD Module

opis produktu

Zastosowany 3,95-calowy ekran dotykowy o wysokiej rozdzielczości

Położenie 480x800 pikseli

Kategoria produktów przedsiębiorstwa

CHENGHAO OPTOELECTRONIC TFT Display jest profesjonalnym dostawcą kolorowych wyświetlaczy LCD, zapewniając klientom dostosowane usługi dla różnych małych ekranów LCD kolorowych od 1,1 do 10,1 cala.Kategorie produktów, które oferujemy to:: 1,1 cala ekran tft, 1,14 cala ekran tft, 1,44 cala ekran tft, 1,47 cala ekran tft, 1,5 cala ekran tft, 1,54 cala ekran tft, 1.77 cali wyświetlacz tft, 1,8 cala ekran TFT, 2,0 cala ekran TFT, 2,1 cala ekran TFT, 2,2 cala ekran TFT, 2,31 cala ekran TFT, 2,4 cala ekran TFT, 2.8-calowy wyświetlacz TFT, 3,0 cala ekran tft wyświetlacz, 3,2 cala ekran tft wyświetlacz, 3,5 cala ekran tft wyświetlacz, 3,9 cala ekran tft wyświetlacz, 3,95 cala ekran tft wyświetlacz, 3,97 cala ekran tft wyświetlacz0-calowy wyświetlacz tft, 4,3-calowy ekran TFT, 4,4-calowy ekran TFT, 4,5-calowy ekran TFT, 5,0-calowy ekran TFT, 5,5-calowy ekran TFT, 6,0-calowy ekran TFT,8-calowy wyświetlacz TFT, 7,0 cala ekran tft, 8,0 cala ekran tft, 9,0 cala ekran tft, 10,1 cala ekran tft.

1Specyfikacja małego ekranu LCD dotykowego

2Szybki szczegół małego ekranu dotykowego LCD

(1) Noty TFT

• TYPU EKRANI: 3,97"TFT/IPS
• W kierunku widzenia: wszystkie
• Komórka LCD DRIVE IC: ST7701S
• Polaryzator: transmisywny/negatywny
• Wymagania w zakresie bezpieczeństwa
• TEMPOCHRONIKA: -30°C~+80°C
• Wymagania w zakresie tolerancji: ±0.20
• Polecam złącze: AXE 530124
• Wymagania dotyczące ochrony środowiska: RoHS

(2) Noty CTP

• LENS+ITO Film+FPC+klej:
  1. Film ITO: 0,45 mm
  2. Szkło obiektywu: 1,1 mm
  3. IC: GT911
• Napięcie robocze: 2,8 V ~ 3,3 V
• Przekaźność: ≥ 87%
• Twardota pokrywy: 6H
• Temperatura pracy: -20~70°C, ≤ 90% RH
• Temperatura przechowywania: -30~80°C, ≤ 90% RH

3. Opis małego ekranu LCD dotykowego

ChengHao Display model CH400WV13A-CT to kolor aktywny matrycy cienkiego tranzystora foliowego (TFT) płynno-krystaliczny wyświetlacz (LCD), który wykorzystuje amorficzny krzem TFT jako urządzenie przełączania.Ten model składa się z panelu LCD TFT, układ sterowania, oświetlenie tylne o wysokiej jasności, pojemnościowy panel dotykowy i FPC.

Ten LCD TFT ma diagonalnie mierzoną aktywną powierzchnię wyświetlania 3,97 (16:9) cala z rozdzielczością WVGA (480 poziomych x 800 pixelów pionowych).

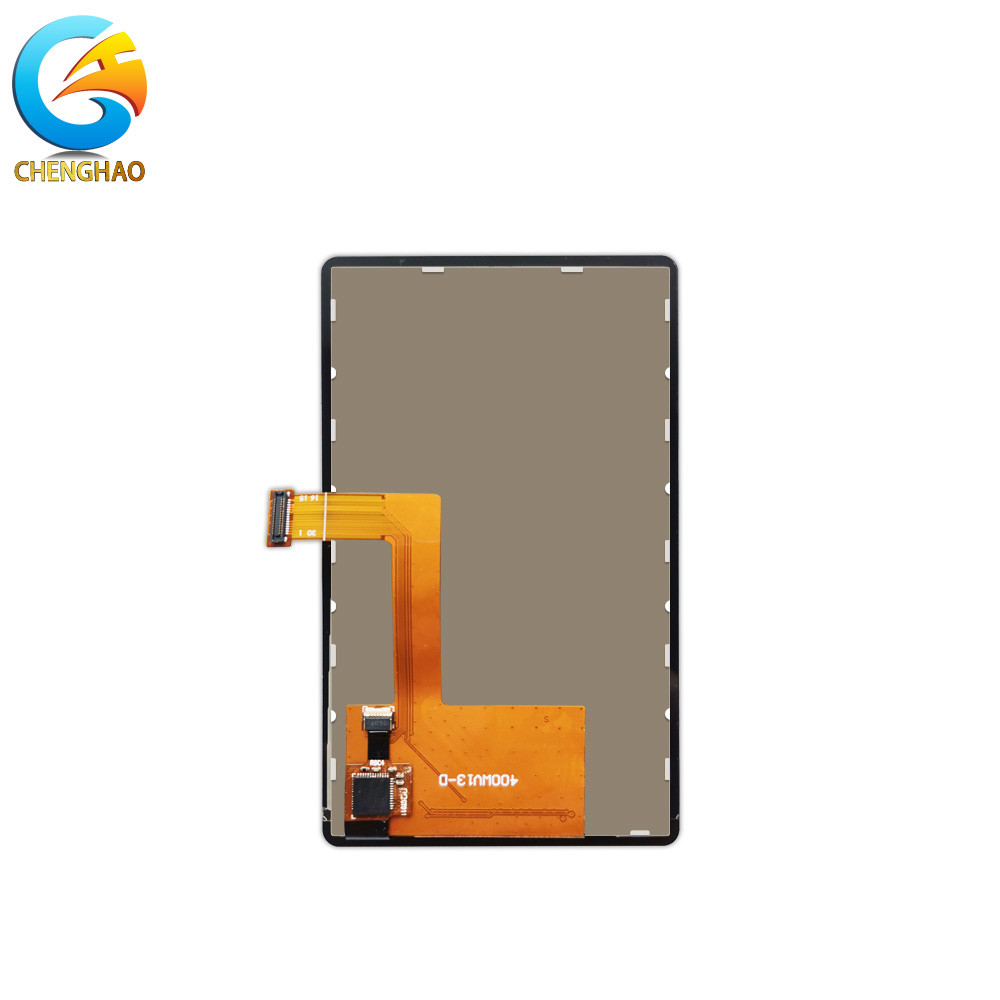

Sterownik wykorzystywany w tym projekcie to ST7701S i może wyświetlać 16M kolorów przez 24-bitowy wpis sygnału RGB.Sterownik jest zamontowany na szkle i połączenie za pośrednictwem FPC, w tym komponenty do napędu modułu wyświetlaniaWspiera interfejs RGB.

Ponadto FPC może być również dostosowywany zgodnie z wymaganiami klienta, takimi jak modyfikacja struktury światła tylnego i CTP, definicja interfejsu itp.

Zgodność z RoHS i wolny od halogenów.

4. Obiektyw cecha małego ekranu LCD dotykowego

• Kształt: Nieregularny i otwarty
• Kolor: drukowanie jedwabiu, logo
• Materiały szklane: szkło, PMMA
• Obsługa: AG, AR, AF, antywybuchowa
• Grubość: 0,55 mm.00,7 mm1.0mm, 1.1mm, 1.8mm, 2.omm,3.0mm, 4.0mm, 5.0mm, 6.0mm

5. Dostosowanie Małego Ekranu dotykowego LCD

Chenghao Optoelectronic zapewnia klientom różne formy usług dostosowawczych, w tym usługi dostosowania modułów, usługi dostosowania opakowań,usługi dostosowywania i transportu.

1- Dostosowanie modułu.

Nasze usługi dostosowywania modułów wyświetlaczy obejmują, ale nie ograniczają się do następujących:

(1) FPC: Możemy przeprojektować kształt i strukturę FPC zgodnie z potrzebami projektu klienta, tak aby doskonale pasowała do zainstalowanego sprzętu.

(2) Projektowanie podświetlenia: Możemy dostarczyć klientom elementy podświetlenia o maksymalnej jasności 2800 cd/m2.Klienci mogą wybrać odpowiednią jasność w zależności od swoich rzeczywistych potrzeb;

(3) Dostosowanie interfejsu modułu: Nasz moduł wyświetlacza może definiować typ interfejsu zgodnie z wymaganiami klienta. Wspierane typy interfejsu obejmują SPI, MCU, RGB, MIPI, LVDS, HDMI itp.;

(4) Dla klientów o potrzebach interakcji dotykowej oferujemy dwa rozwiązania dotykowe, a mianowicie rozwiązania pojemnościowe dotykowe i rozwiązania rezystywne dotykowe.rdzeń rozwiązania pojemnościowego dotykowego polega na zaprojektowaniu pokrywy szkła dotykowego, która spełnia wymagania sprzętu aplikacyjnego pod względem grubości szkła, twardości, kształtu itp. zgodnie z wymaganiami klienta.

(5) Dostosowanie funkcji: możemy zaprojektować moduł wyświetlacza, który spełnia wymagania zgodnie z rzeczywistym scenariuszem zastosowania klienta.takie jak Sunlight Readable, ekran antyświetlny, wolny kąt widzenia, szeroka temperatura, wysoka rozdzielczość, interakcja człowiek-komputer itp.

2. personalizacja opakowań: Jeśli klient tego potrzebuje, możemy zaprojektować opakowanie zgodnie z wymaganiami klienta, zmienić metodę pakowania,i użyć metody transportu określonej przez klienta.

3. personalizacja opakowań: Jeśli klient tego potrzebuje, możemy zaprojektować opakowanie zgodnie z wymaganiami klienta, zmienić metodę pakowania,i użyć metody transportu określonej przez klienta.

6.Zalety o małym ekranie LCD dotykowym

(1) (b)Dlaczego wybrałeś Chenghao?

• Certyfikat IS9001, dostarczany w kierunku fabrycznym
• RoHs zgodne, wolne od ołowiu, Reach zgodne
• Konkurencyjna cena i krótki czas realizacji
• Profesjonalny zespół z bogatym doświadczeniem w projektowaniu / Mfg / kontroli jakości
• Małe wsparcie MOQ i szybka reakcja na klientów
• Długoterminowa podaż

(2) W przypadku:Usługa

• Gwarancja: 1 rok.
• Zespół obsługi posprzedaży: Centrum obsługi posprzedaży jest wyposażone w profesjonalny zespół obsługi technicznej

(3) Czas realizacji

• 001~20 sztuk (próbki) Natychmiast
• 021 ~ 100 sztuk 1 tydzień
• 101 ~ 500 sztuk 1-2 tygodnie
• > 1000 sztukNegocjować.

7. Wnioseko małym ekranie LCD dotykowym

8Często zadawane pytania dotyczące małych ekranów dotykowych LCD

QCzy jesteś otwarty naOEMprzetwarzanie?
ATak!
