opis produktu

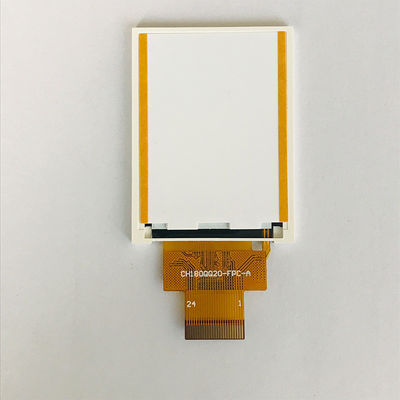

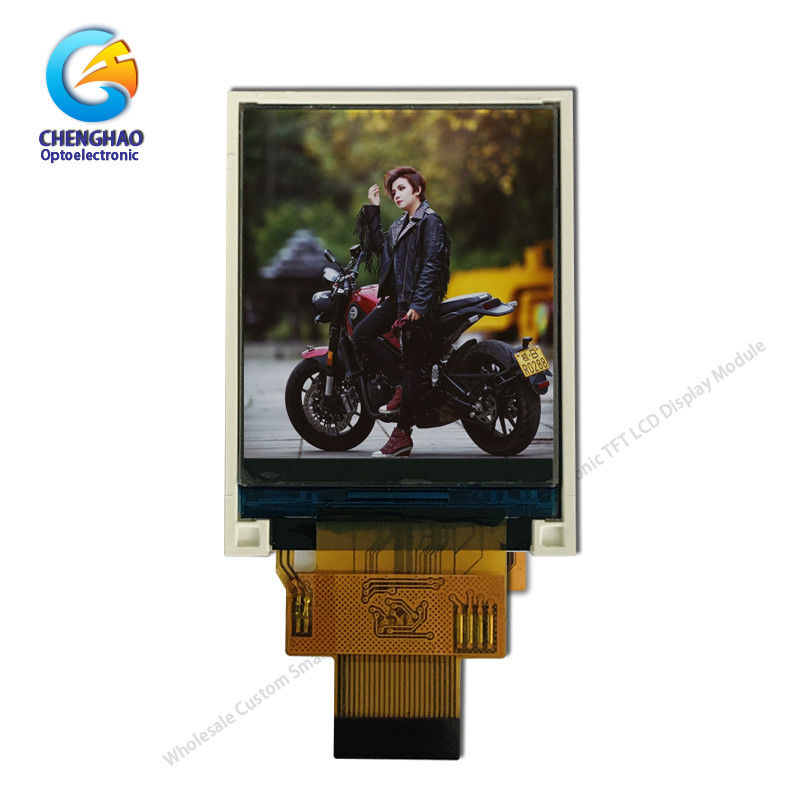

Wysoka jasność 300Nits 1,77 cala Moduł ekranu LCD TFT 128 * 160
1.77 cali Moduł wyświetlacza lcd Mcu Spi Multi-Interface 300 Nits128*160 ekran Tft
1. Szybki szczegół małego modułu LCD TFT
Nazwa produktu / słowo kluczowe: 128 * 3 ((RGB)) * 160 mały moduł LCD tft
Typ: TFT
Rozmiar: 1,77 cala
Rozdzielczość: 128 * 3 (RGB) * 160
Kolor: kolor 65K, 16-bitowy RGB
Napięcie: 5V (dopuszczalny błąd ± 0,2V)
Certyfikat: ISO9001

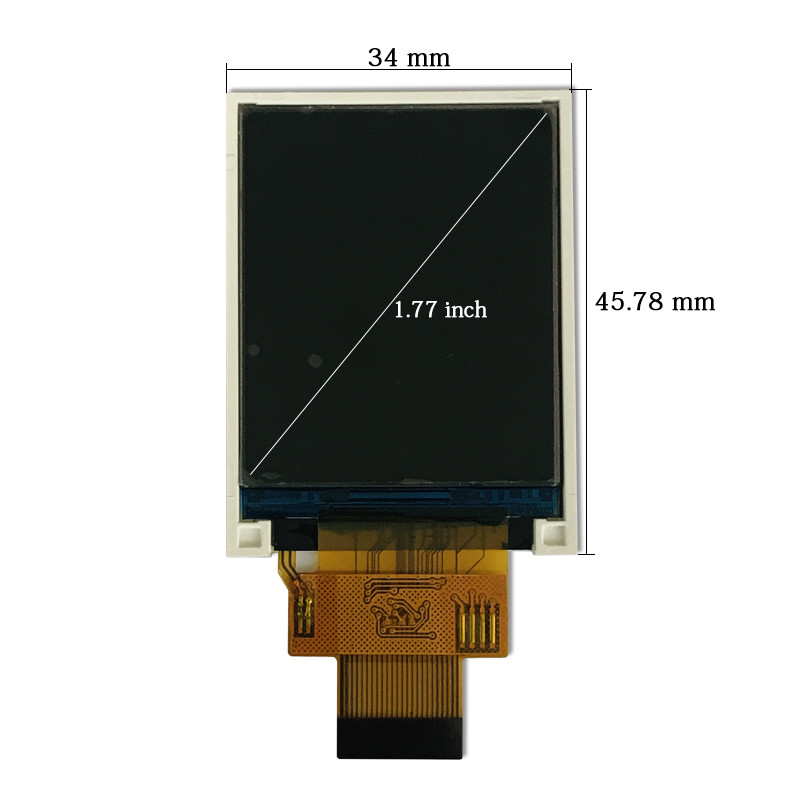

Wymiar zarysu: 34,0 (W) * 45,78 (H) * 2,3 (T) mm
Obszar aktywny: 31,832 (W) * 41,42 (H) mm
Interfejs: MCU SPI
System sterowania: ST7735S
PIN: 24
Model: CH180QQ20A
Język: chiński, angielski, rosyjski itp.
Gwarancja: 1 rok
Rozmiar panelu: 1,77" LCD
Liczba kolorów: 65K
Panel dotykowy: pojemny ekran dotykowy
Jasność: 300 cd/m2
2SpecyfikacjaModuł LCD małe Tft
| Model nr. |
CH180QQ20A |
| Rodzaj modułu |
1.77" TFT |
| Tryb wyświetlania |
TN/Przepuszczalny/Normalnie biały |
| Liczba kropek |
128*3 ((RGB) *160 |
| Kierunek widzenia |
O szóstej |
| Rozmiar modułu |
34.0(W) *45.78(H) *2.3(T) mm |
| Obszar aktywny TFT |
31.832 ((W) * 41.42 ((H) mm |
| Interfejs |
MCU SPI |
| Światłość |
300cd/m2 |
3. Funkcja małego modułu LCD Tft
Cechy obiektywu
Kształt: Nieregularny i otwarty
Kolor: drukowanie jedwabiu, logo
Materiały szklane: szkło, PMMA
Obsługa: AG, AR, AF, antywybuchowa
Grubość: 0,55 mm.00,7 mm
1.0mm, 1.1mm, 1.8mm, 2.omm,
3.0mm, 4.0mm, 5.0mm, 6.0mm
Możemy według Twojego zapotrzebowania na dostosowany ekran Tft jak dostosowane pokrycie szkła
kształt, pierwsze kolory druku itd.
4. Opis produktu

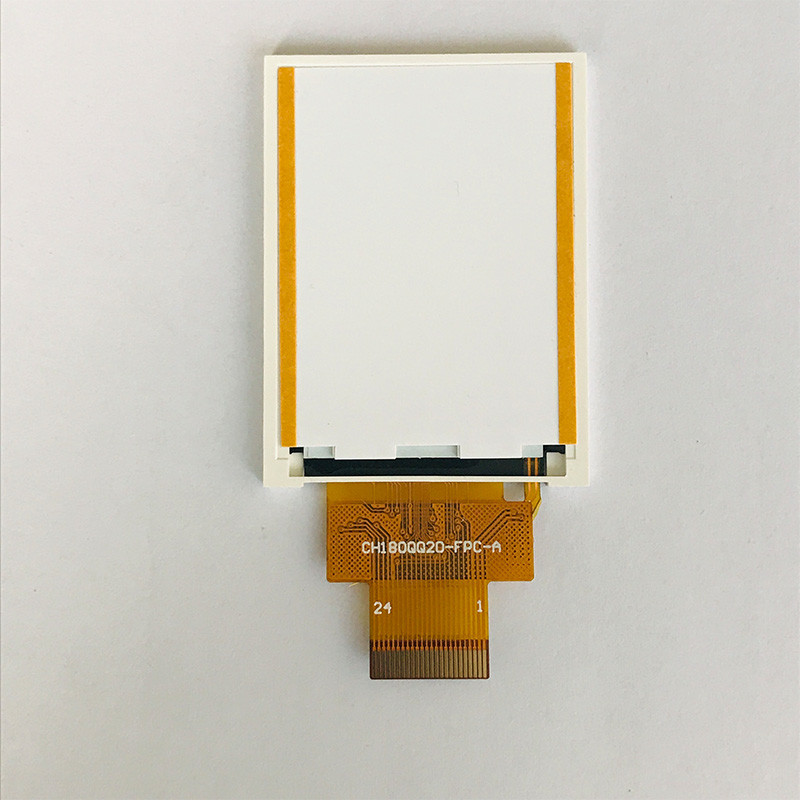

* Moduł CH180QQ20A Tft Lcd to mały kolor aktywny macierzysty wyświetlacz ciekłych kryształów (LCD) typu transmisywnego.
* Składa się z panelu TFT LCD, sterownika IC, FPC, podświetlenia.
* Jest to moduł LCD TFT o rozdzielczości 128*160.
* Dostępne są oświetlenie tylne o różnej jasności od 100 do 1500 cd/m2.
*Specjalny ekran dotykowy można dostosować i zainstalować.
* Zgodne z RoHS i REACH.
* Jeśli nie możesz znaleźć odpowiedniego, skontaktuj się z nami, aby uzyskać rekomendację.
5. Rysunki produktów
6. Dostosowanie produktu
Część oznaczona na rysunku poniżej to zawartość, która może być dostosowana zgodnie z
żądanie klienta:
Opis na zamówienie:
LCD TFT (Thin Film Transistor LCD) nadają Twojemu produktowi piękny wygląd z wysokim
Nasze nowoczesne, zautomatyzowane fabryki LCD mogą je dostosować
dla funkcjonalności w ekstremalnych temperaturach, czytelności w świetle słonecznym, niestandardowego FPC, niestandardowego podświetlenia,
Jeśli potrzebujesz samodzielnego wyświetlacza
lub w pełni zintegrowany zestaw z dotyku i pokrycia soczewek, nasz doświadczony zespół może opracować
odpowiednie rozwiązanie dla twojego projektu.
7- Zalecenie handlowca.
| Rodzaj modułu |
Obszar wyświetlania |
Tryb wyświetlania |
| 1.44 cali |
250,50 * 26,50 mm |
Normalnie biały IPS, nadający |
| 1.44 cali |
250,50 * 26,50 mm |
Normalnie biały TN, nadający |
| 1.50 cali |
290,76 * 22,32 mm |
Zazwyczaj czarny IPS, nadajnik |
| 1.54 cali |
270,72 * 27,72 mm |
Zazwyczaj czarny IPS, nadajnik |
| 1.54 cali |
270,74 * 27,74 mm |
Zazwyczaj czarny IPS, nadajnik |
| 1.77 cali |
280,03 * 35,04 mm |
Normalnie biały TN, nadający |
| 1.80 cali |
280,03 * 35,04 mm |
Normalnie biały TN, nadający |
| 20,00 cala |
300,60 * 40,80 mm |
Normalnie biały TN, nadający |
| 2.10 cali |
Okrągły obszar wyświetlania |
Normalnie biały IPS, nadający |
| 2.31 cali |
460,75 * 35,06 mm |
Normalnie biały TN, nadający |
| 2.40 cali |
360,72 * 48,96 mm |
Normalnie biały TN, nadający |
| 2.40 cali |
360,72 * 48,96 mm |
Normalnie biały IPS, nadający |
| 2.80 cali |
430,20 * 57,60 mm |
Normalnie biały TN, nadający |
| 2.80 cali |
430,20 * 57,60 mm |
Normalnie biały IPS, nadający |
| 30,00 cala |
360,72 * 65,28 mm |
Zazwyczaj czarny IPS, nadajnik |
| 3.20 cali |
480,60 * 64,80 mm |
Normalnie biały TN, nadający |
| 3.50 cali |
700,08 * 52,56 mm |
Normalnie biały TN, nadający |
| 3.50 cali |
700,08 * 52,56 mm |
Zazwyczaj czarny IPS, nadajnik |
| 40,00 cala |
510,84 * 86,4 mm |
Zazwyczaj czarny IPS, nadajnik |
| 40,00 cala |
710,86 * 70,18 mm |
Zazwyczaj czarny IPS, nadajnik |
| 4.30 cali |
950,04 * 53,86 mm |
Normalnie biały TN, nadający |
| 4.30 cali |
950,04 * 53,86 mm |
Zazwyczaj czarny IPS, nadajnik |
| 50,00 cala |
1100,88 * 62,83 mm |
Normalnie biały TN, nadający |
| 50,00 cala |
1080,00 * 64,8 0 mm |
Zazwyczaj czarny IPS, nadajnik |
| 5.50 cali |
680,04 * 120,96 mm |
Zazwyczaj czarny IPS, nadajnik |
| 60,00 cala |
740,52 * 132,48 mm |
Zazwyczaj czarny IPS, nadajnik |
| 70,00 cala |
1540,08 * 85,92 mm |
Normalnie biały TN, nadający |
| 70,00 cala |
153.6 * 90 mm |
Normalnie biały TN, nadający |
| 70,00 cala |
1540,21 mm * 85,92 mm |
Zazwyczaj czarny IPS, nadajnik |
| 80,00 cala |
1070,64 * 172,22 mm |
Zazwyczaj czarny IPS, nadajnik |
| 90,00 cala |
1960,61 * 114,15 mm |
Normalnie biały TN, nadający |
| 10.1 cala |
1350,36 * 216,58 mm |
Zazwyczaj czarny IPS, nadajnik |
