480x800 4,3-calowy wyświetlacz IPS LCD RGB Moduł LCD TFT

opis produktu

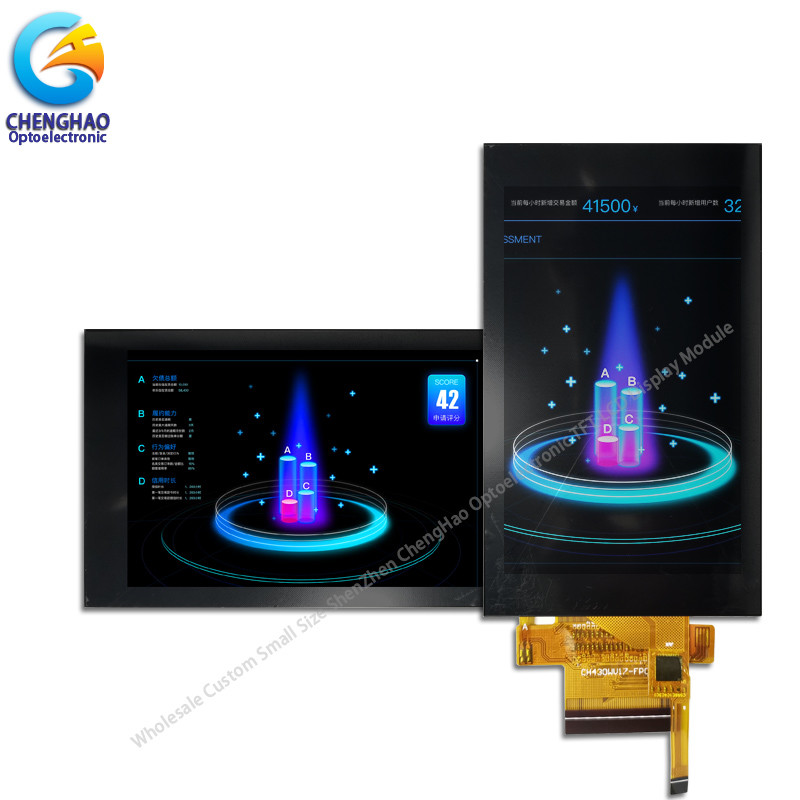

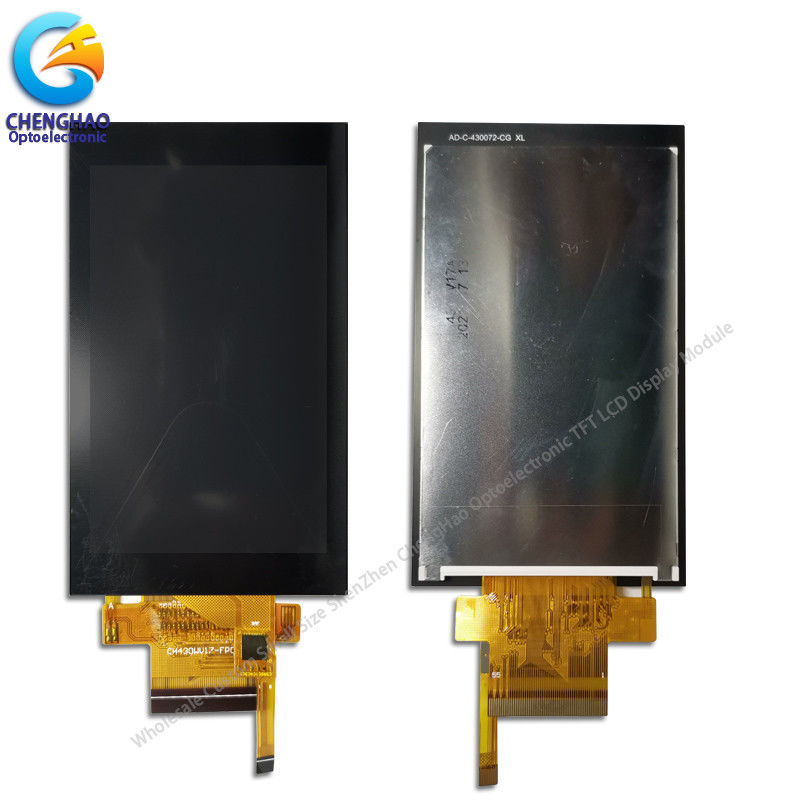

480x800 4,3-calowy wyświetlacz IPS LCD RGB Moduł LCD TFT

4.3 cala Ips Pojemnościowy ekran dotykowy 480 800 RGB Moduł LCD TFT

1Specyfikacja

2Opis.

ChengHao Display model CH430WV17A-CT to kolorowy aktywny matrycowy tranzystor cienkiej folii (TFT) płynno-kryształowy wyświetlacz (LCD), który wykorzystuje amorficzny krzem TFT jako urządzenie przełącznikowe.Ten model składa się z panelu LCD TFT, układ sterowania, oświetlenie tylne o wysokiej jasności, pojemnościowy panel dotykowy i FPC.

Ten LCD TFT ma 4,3 (16:9) cala diagonalnie zmierzoną aktywną powierzchnię wyświetlacza z rozdzielczością WVGA (480 poziomych x 800 pixelów pionowych).

Sterownik wykorzystywany w tym projekcie jest NT35510 lub kompatybilny i może wyświetlać 16M kolorów przez 24-bitowe wejście sygnału RGB.Sterownik jest zamontowany na szkle i połączenie za pośrednictwem FPC, w tym komponenty do napędu modułu wyświetlaniaWspiera interfejs RGB.

Ponadto FPC może być również dostosowywany zgodnie z wymaganiami klienta, takimi jak modyfikacja struktury światła tylnego i CTP, definicja interfejsu itp.

Zgodność z RoHS i wolny od halogenów.

3Szybki szczegół.

* Nazwa LCD:4.3 cala Ips Pojemnościowy ekran dotykowy 480 800 RGB Moduł LCD
* Numer części: CH430WV17A-CT
* Rozmiar: 4,3"
* Z panelem dotykowym lub bez: Tak
* Typ dotyku: pojemny
* Typ wyświetlacza: TFT + pojemnościowy panel dotykowy
* Kolory wyświetlacza: 16,7M
* Rozdzielczość (w pikselach): 480x800 kropek

* Rozmiar pikseli: 0,117×0,117 mm
* Kierunek widzenia: Wszystkie kąty widzenia
* Układ sterowania: NT35510
* Tryb wyświetlania: IPS/ Transmissive/ NormallyBlack
* Całkowity rozmiar: 6,626 ((W) × 11,39 ((H) × 0,335 ((T) cm
* Obszar aktywny TFT / CTP: 5,616 cm

* Światłość: 400 nitów
* Kontrast: 800:1
* Typ interfejsu: interfejs 8-/16-/18-/24-bit80-system
Interfejs SPI+16-/18-/24-bitRGB
MIPI DSI
* Numer szpilki: 20 szpilek
* Odległość szpilki: 0,05 cm
* Typ złącza: typ złącza
* Napięcie wejściowe: 3,3 V
* Typ i kolor podświetlenia: podświetlenie LED/białe
Podświetlenie: 8Biała dioda LED w serii
Jeżeli = 20mA, Vf = 25.6
* Żywotność LED: 20000h

3Rysunki

Uwaga:
(1) Typ wyświetlacza: 4,3-calowy TFT
(2) Kierunek widzenia: Wolny kąt widzenia
(3) Układ LCD IC: NT35510
(4) Tryb polaryzatora: IPS/przesyłowy/normalnie czarny
(5) Temperatura pracy: -20~70 °C
(6) Temperatura przechowywania: -30~80 °C
(7) Tolerancja nieoznaczania: ±0.20
(8) Ochrona: ROHS

4. Wniosek

Nasze produkty są szeroko stosowane w maszynach bankowych, narzędziach komunikacyjnych, sprzęcie gospodarstwa domowego, urządzeniach samochodowych, telefon komórkowy, telefon wideo drzwi, E-book, mobilny, MP5, tablet PC,Nawigacja GPS i tak dalej.

5Nasza usługa

(1) Całkowicie / pół-automatyczna linia produkcyjna zapewnia najlepszą jakość.
(2) Zaprojektowanie na zamówienie, może spełniać specjalnie Twoje potrzeby.
(3) Szybka dostawa, około 20 dni
(4) Próbki dostępne na żądanie; Małe zamówienia MOQ mogą być negocjowane.
(5) Zapewnić najlepszą usługę przedsprzedażną i posprzedażną.

7. Często zadawane pytania

P1: Jak działa Twoja fabryka w zakresie kontroli jakości?
A1: Jakość jest priorytetem. Zawsze przywiązujemy dużą wagę do kontroli jakości od początku do końca. Nasza fabryka ma

Uzyskał certyfikat ISO9001, RoHS, CE.

P2: Czy mogę uzyskać produkt dostosowany?
A2: Z pewnością dostępna jest usługa OEM.

Q3: Gdzie znajduje się pańska fabryka? Jak mogę tam odwiedzić?
A3: Mamy dwie fabryki, jedna jest w Shenzhen, a druga w prowincji HuNan. Witamy, aby odwiedzić naszą fabrykę.

Zatrzymaj się na lotnisku Shenzhen Bao'an lub na dworcu autostrady Shenzhen North.
