4.3 cali TFT NT35510 480*800 Mały ekran dotykowy LCD

opis produktu

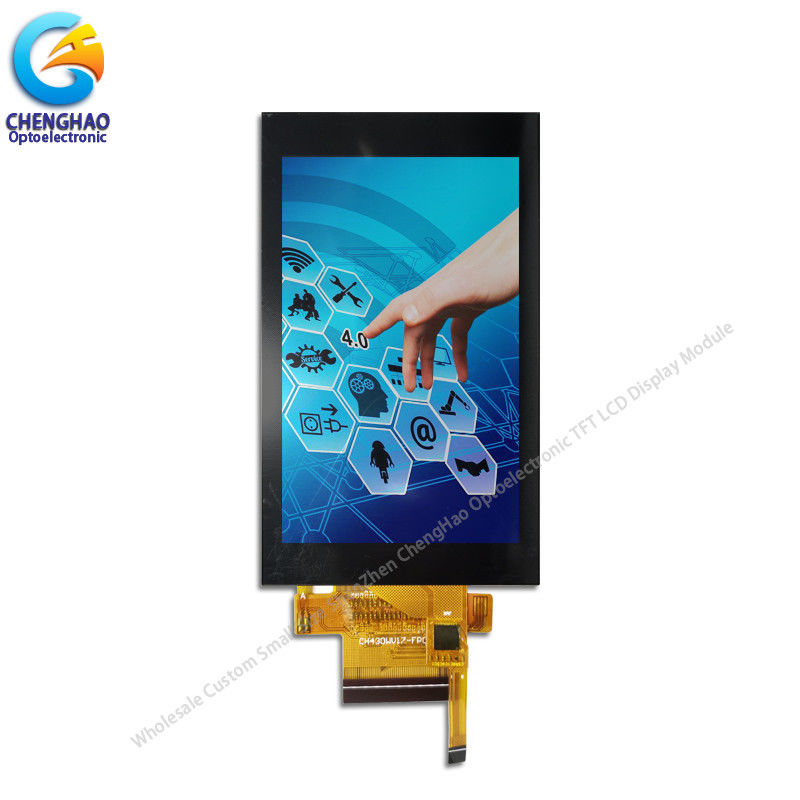

4.3 cali TFT NT35510 480*800 Mały ekran dotykowy LCD

4.3 cali wyświetlacz dotykowy TFT NT35510 480*800 wyświetlacz lcd

1Specyfikacja

2Opis.

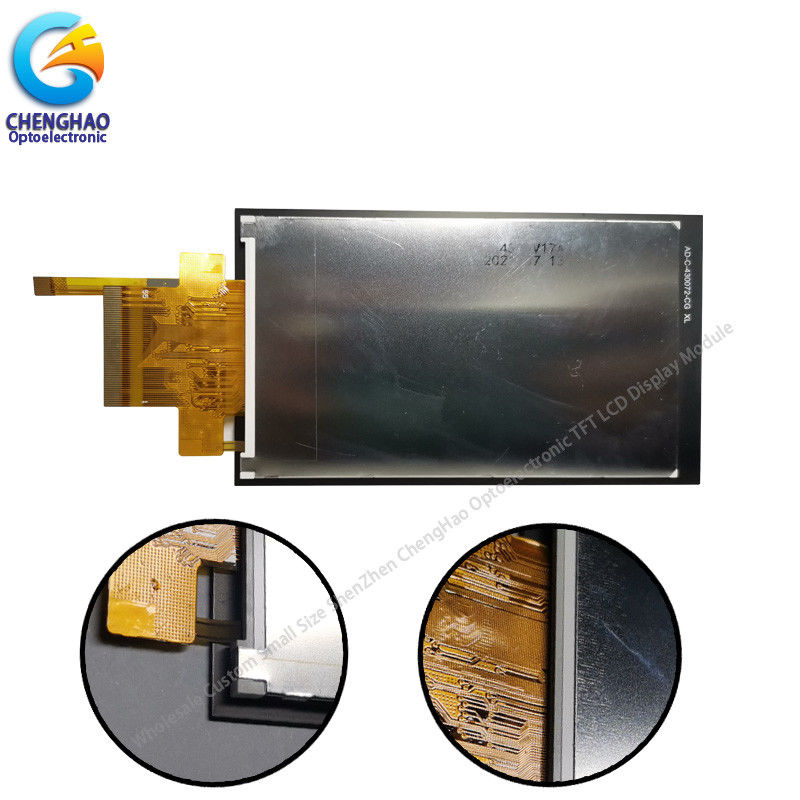

ChengHao Display model CH430WV17A-CT to kolor aktywny matrycy cienkiego tranzystora foliowego (TFT) płynno-krystaliczny wyświetlacz (LCD), który wykorzystuje amorficzny krzem TFT jako urządzenie przełączania.Ten model składa się z panelu LCD TFT, układ sterowania, oświetlenie tylne o wysokiej jasności, pojemnościowy panel dotykowy i FPC.

Ten LCD TFT ma 4,3 (16:9) cala diagonalnie zmierzoną aktywną powierzchnię wyświetlacza z rozdzielczością WVGA (480 poziomych x 800 pixelów pionowych).

Sterownik wykorzystywany w tym projekcie jest NT35510 lub kompatybilny i może wyświetlać 16M kolorów przez 24-bitowe wejście sygnału RGB.Sterownik jest zamontowany na szkle i połączenie za pośrednictwem FPC, w tym komponenty do napędu modułu wyświetlaniaWspiera interfejs RGB.

Ponadto FPC może być również dostosowywany zgodnie z wymaganiami klienta, takimi jak modyfikacja struktury światła tylnego i CTP, definicja interfejsu itp.

Zgodność z RoHS i wolny od halogenów.

3Rysunki

Uwaga:
(1) Typ wyświetlacza: TFT
(2) Kierunek widzenia: Wszystkie
(3) Układ LCD IC: NT35510
(4) Tryb polaryzatora: IPS/przesyłowy/normalnie czarny
(5) Temperatura pracy: -20~70 °C
(6) Temperatura przechowywania: -30~80 °C
(7) Tolerancja nieoznaczania: ±0.20
(8) Ochrona: ROHS

4Szybki szczegół.

* Nazwa LCD:4.3 cali wyświetlacz dotykowy TFT NT35510 480*800 wyświetlacz lcd
* Numer części: CH430WV17A-CT
* Rozmiar: 4,3 cala
* Z panelem dotykowym lub bez: Tak
* Typ dotyku: pojemny
* Typ wyświetlacza: TFT
* Kolory wyświetlacza: 16,7M
* Rozdzielczość (w pikselach): 480x800 kropek

* Rozmiar pikseli: 0,117 W × 0,117 H mm
* Kierunek widzenia: Wszystkie kąty widzenia
* Układ sterowania: NT35510
* Tryb wyświetlania: IPS/ Transmissive/ NormallyBlack
* Całkowity rozmiar: 66,26 ((W) × 113,9 ((H) × 3,35 ((T) mm
* Obszar aktywny TFT / CTP: 56,16 × 93,6 mm

* Światłość: 400 cd/m2
* Kontrast: 800:1
* Typ interfejsu: interfejs 8-/16-/18-/24-bit80-system
Interfejs SPI+16-/18-/24-bitRGB
MIPI DSI
* Numer szpilki: 20 szpilek
* Odległość szpilki: 0,5 mm
* Typ złącza: typ złącza
* Napięcie wejściowe: 3,3 V
* Typ i kolor podświetlenia: podświetlenie LED/białe
Podświetlenie: 8Biała dioda LED w serii
Jeżeli = 20mA, Vf = 25.6
* Żywotność LED: 20000h

5. Wniosek

Produkty są szeroko stosowane w ogólnej komunikacji, sprzęcie gospodarstwa domowego, kontroli przemysłowej, sprzęcie medycznym, maszynach POS,instrumentów, licznikach,nawigacji GPS, cyfrowych ramkach fotograficznych, netbookach,elektronika finansowa, elektroniki komunikacyjnej, elektroniki użytkowej, urządzeń informacyjnych, kultury, edukacji, sportu i rozrywki itp.urządzenie do kontroli dostępu, automaty, walkie-talkie, dzwonek wideo, maszyna do nauki, czytnik punktów, nawigacja GPS itp.

6Zapewnienie jakości produktów

(1)Wysokiej jakości dostawca surowców:
Gwarancja po sprzedaży i długoterminowy stabilny dostawca, panel LCD i sterownik IC wykonany z surowców regulowanych A.
(2)Inne materiały:
Wykorzystujemy również zupełnie nowe surowce A-regulowane.
(3) Ścisła kontrola jakości:
Wskaźnik błędów w sieci klientów wynosi do 98,5%.
Kontrola odbywa się w FOG==>LCM==>LCM+RTP/CTP==>inspekcja produkcyjna online==>inspekcja Q.C==>test starzenia się 4 godziny z obciążeniem w specjalnym pomieszczeniu o temperaturze 60 °C (opcjonalnie)==>OQC.
Produkt musi przejść 5 testów przed wysyłką: inspekcja przychodząca, 100% inspekcja online, inspekcja QC na miejscu, test starzenia się i inspekcja OQC itp.

7. Często zadawane pytania

P1: Czy akceptujesz wyświetlacze i ekrany dotykowe?
Oczywiście, można dostosować FPC, podświetlenie i ekran dotykowy.

P2: Jaki rodzaj interfejsu ma Twój ekran wyświetlania?
Odpowiedź: Małe ekrany zazwyczaj obsługują SPI,MCU,RGB,MIPI. Wyświetlacze średniej wielkości zazwyczaj obsługują LVDS,MIPI,EDP. Różne specyfikacje wykorzystują różne interfejsy.

Pytanie 3: Czy używa pan capacitive touch screen czy resistive touch screen?
Mamy pojemnościowy ekran dotykowy i opór dotykowy.

P4: Jaka jest wasza polityka w zakresie próbek?
A: Jeśli mamy zapasy, możemy wziąć próbki w dowolnym momencie, jeśli nie mamy zapasów, to zajmie to trochę czasu, a następnie poczekajmy, aż materiały wrócą na próbki.Ale klient musi zapłacić opłatę za próbkę i opłatę ekspresową.

Q5: Jak długi jest czas realizacji masowej produkcji?
A: Produkcja masowa zajmuje około 20-45 dni roboczych, w zależności od modelu i ilości zamówienia.

P6: Jak zapewnić długoterminową stabilną dostawę?
Odpowiedź: Po pierwsze, polecamy produkty, które mogą być dostarczane przez długi czas do klientów, a po drugie, będziemy mieli dużą liczbę zapasów z góry na długi czas.

P7: Jaki jest sposób płatności za masową produkcję?
Odpowiedź: Ogólnie, po otrzymaniu 50%-100% depozytu od klientów, zaczynają przygotowywać materiały.

P8: Czy przed dostawą sprawdzisz towar?
O: Tak, przesyłamy towar po 100% kontroli.

P9: Jak długi jest okres gwarancji?
A: Gwarantujemy jakość przez jeden rok.
