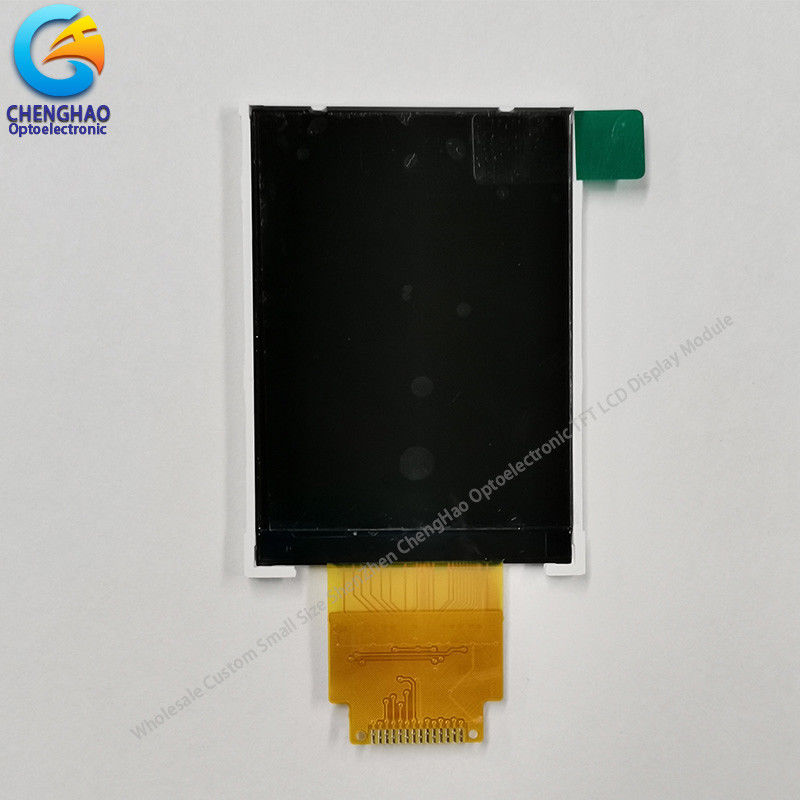

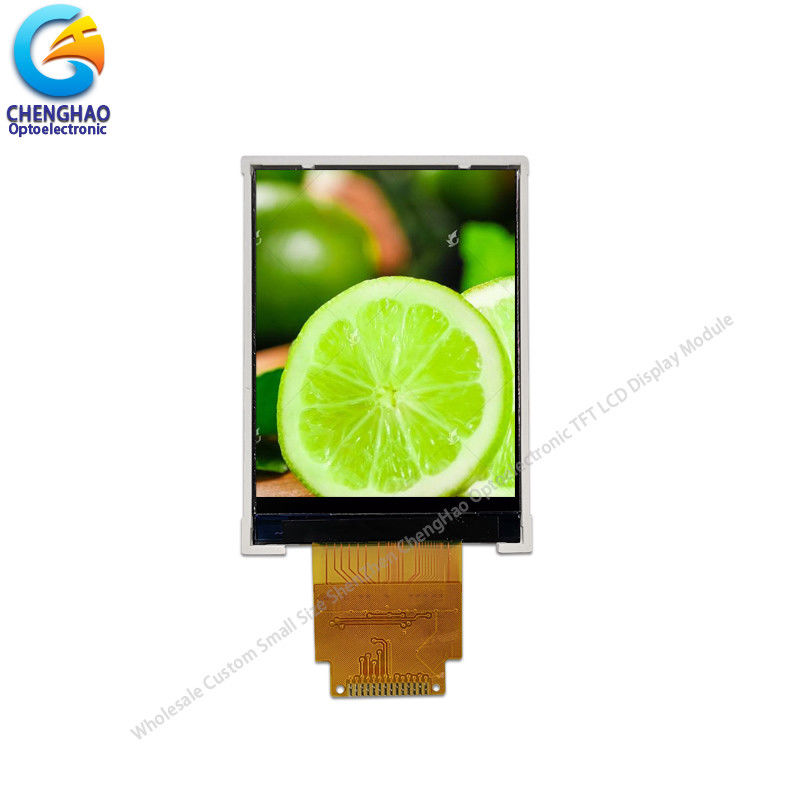

Kierowca IC Mały moduł TFT LCD TN Transmission 2,2 cali 240x320 kropek

opis produktu

1Specyfikacja

2Opis.

ChengHao Display model CH220QV06A to kolor aktywny matrycy cienkiego tranzystora foliowego (TFT) płynno-kryształowy wyświetlacz (LCD), który wykorzystuje amorficzny krzem TFT jako urządzenie przełącznikowe.Ten model składa się z panelu LCD TFT, układ napędowy IC, światło tylne i FPC.

Ten LCD TFT ma 2,2 cali (pionowy ekran) diagonalnie mierzoną aktywną powierzchnię wyświetlania z 240 pixelami poziomymi na 320 pionowymi.

Sterownik używany w tym projekcie to ILI9341V i może wyświetlać kolory 262K przy 8-bitowym wejściu sygnału SPI.Sterownik jest zamontowany na szkle i połączenie za pośrednictwem FPC, w tym komponenty do napędu modułu wyświetlaniaWspiera SPI interfejs.

Ponadto FPC może być również dostosowywany zgodnie z wymaganiami klienta, takimi jak modyfikacja struktury światła tylnego i CTP, definicja interfejsu itp.

Zgodność z RoHS i wolny od halogenów.

3Rysunki

Uwaga:
(1) Typ wyświetlacza: 2,2 cala TFT + RTP
(2) Kierunek widzenia: 6:00
(3) Układ napędowy LCD IC: ILI9341V
(4) Tryb polaryzacji: Przekaźnik/pozytywny
(5) Temperatura pracy: -20~70 °C
(6) Temperatura przechowywania: -30~80 °C
(7) Tolerancja nieoznaczania: ±0.20
(8) Ochrona: ROHS

4Szybki szczegół.

* Nazwa LCD: Wysokiej jakości 2,2 cali Mały TFT LCD Moduł 240x320 kropek Z IC ILI9341V
* Część nr. : CH220QV06A
* Rozmiar: 2,2 cala
* Z panelem dotykowym lub bez: Nie
* Wspieraj typ dotyku: pojemnościowy lub opór dotykowy
* Typ wyświetlacza: 2.2"TFT
* Kolory wyświetlacza: 262K
* Rozdzielczość (w pikselach): 240 ((RGB) * 320
* Pikselowy rozmiar: 0.219 (H) * 0.219 ((V) mm
* Kierunek widzenia: 6:00
* Układ sterowania: ILI9341V
* Tryb wyświetlania: nadajnik/normalnie biały/TN
* Całkowity rozmiar: 40,1 mm
* Powierzchnia aktywna: 33,84 (W) × 45,12 (H) mm
* Światłość: 250 cd/m2
* Kontrast: 500: 1
* Typ interfejsu: 4 wiersze 8 bitów SPI
* Numer szpilki: 14 szpilek
* Przesunięcie szpilki: 0,4 mm
* Typ złącza: typ złącza
* Napięcie wejściowe: 3,2 V
* Typ i kolor podświetlenia: podświetlenie LED/białe
Podświetlenie tylne: 4 LED równoległe
* Żywotność LED: 20000h

5. Wniosek
