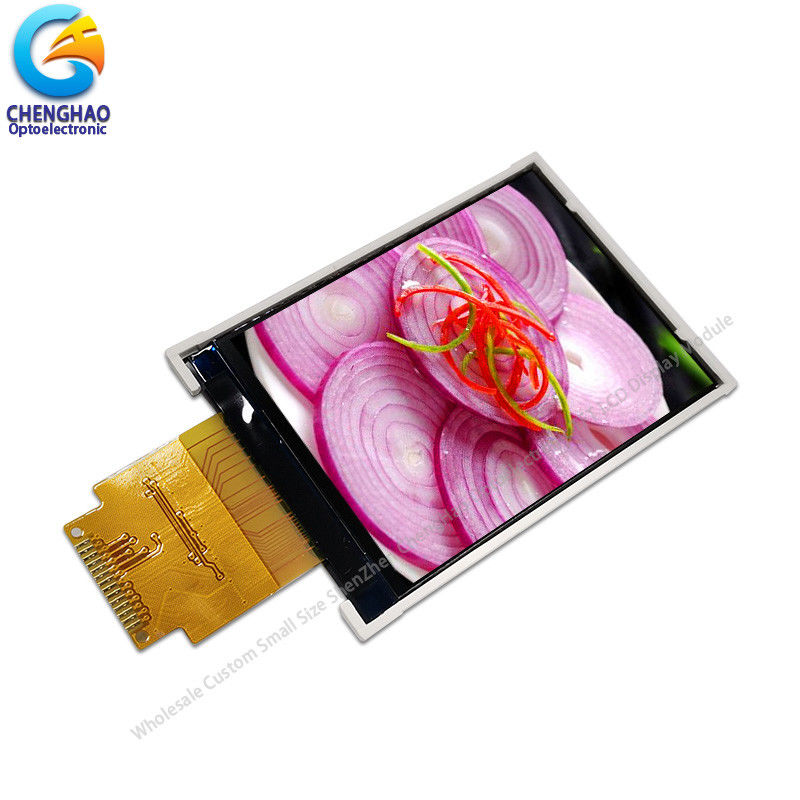

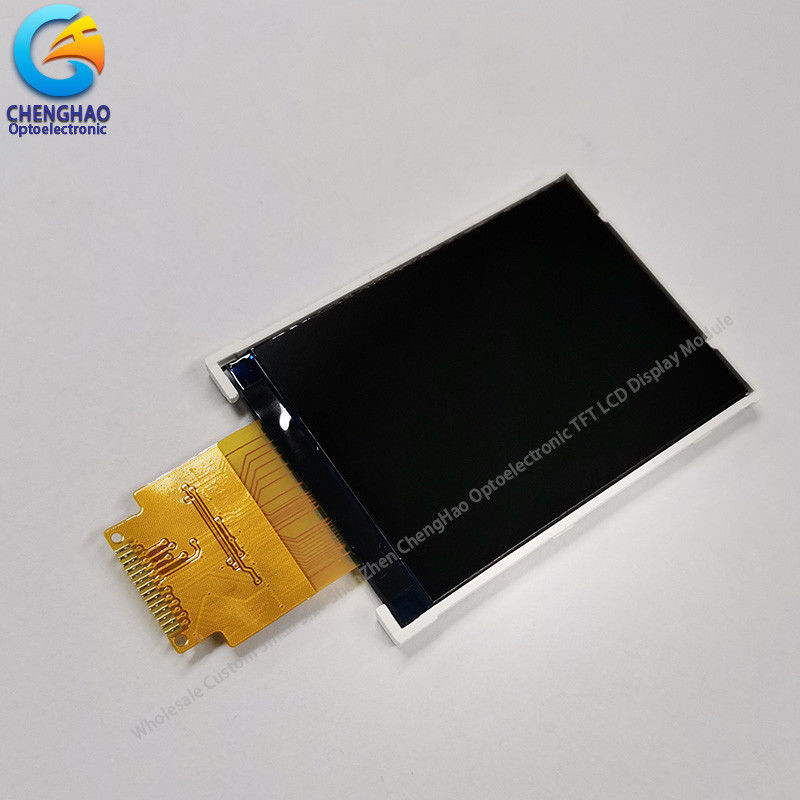

240x320 Tn TFT LCD Module 2.2" Transmissive TN FPC SPI With ILI9341V IC

opis produktu

1Specyfikacja

2Opis.

ChengHao Display model CH220QV06A to kolor aktywny matrycy cienkiego tranzystora foliowego (TFT) płynno-kryształowy wyświetlacz (LCD), który wykorzystuje amorficzny krzem TFT jako urządzenie przełącznikowe.Ten model składa się z panelu LCD TFT, układ napędowy, światło tylne i FPC.

Ten LCD TFT ma 2,2 cali (pionowy ekran) diagonalnie mierzoną aktywną powierzchnię wyświetlania z 240 pixelami poziomymi na 320 pionowymi.

Sterownik używany w tym projekcie to ILI9341V i może wyświetlać 262K kolorów przy 8-bitowym wejściu sygnału SPI.Sterownik jest zamontowany na szkle i połączenie za pośrednictwem FPC, w tym komponenty do napędu modułu wyświetlaniaWspiera SPI interfejs.

Ponadto FPC może być również dostosowywany zgodnie z wymaganiami klienta, takimi jak modyfikacja struktury światła tylnego i CTP, definicja interfejsu itp.

Zgodność z RoHS i wolny od halogenów.

3Rysunki

Uwaga:
(1) Typ wyświetlacza: 2,2 cala TFT + RTP
(2) Kierunek widzenia: 6:00
(3) Układ napędowy LCD IC: ILI9341V
(4) Tryb polaryzacji: Przekaźnik/pozytywny
(5) Temperatura pracy: -20~70 °C
(6) Temperatura przechowywania: -30~80 °C
(7) Tolerancja nieoznaczania: ±0.20
(8) Ochrona: ROHS

4Szybki szczegół.

* Nazwa ekranu LCD: hurtowy wyświetlacz LCD o rozdzielczości 2,2" 8 bitów o rozdzielczości 240x320 Moduł Tn Tft Z IC ILI9341V

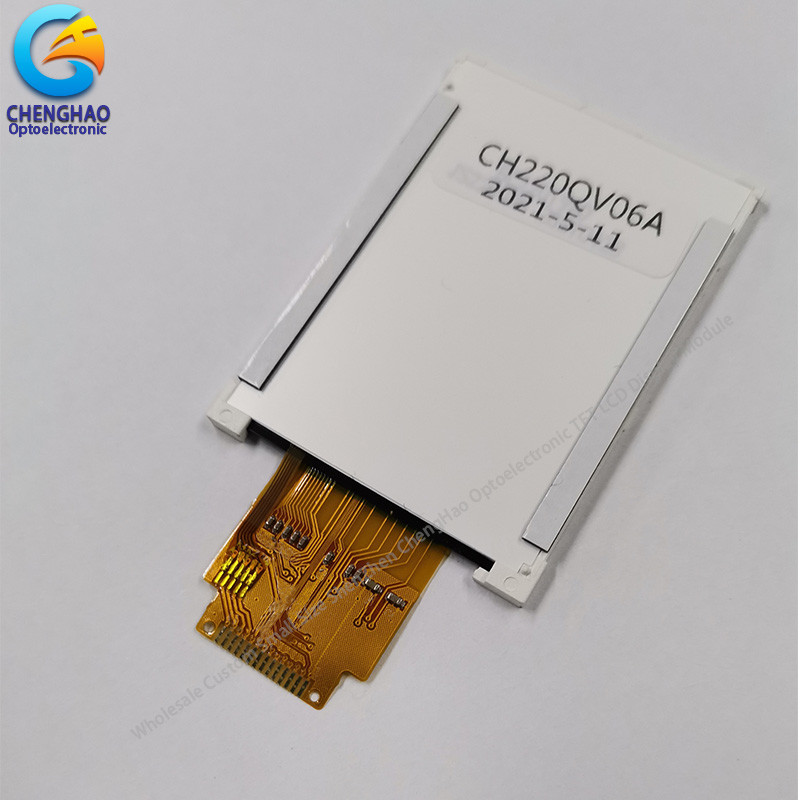

* Część nr. : CH220QV06A
* Rozmiar: 2,2 cala
* Z panelem dotykowym lub bez: Nie
* Wspieraj typ dotyku: pojemnościowy lub opór dotykowy
* Typ wyświetlacza: 2.2"TFT
* Kolory wyświetlacza: 262K (opcja 16.7M / 65K)
* Rozdzielczość (w pikselach): 240 ((RGB) * 320
* Pikselowy rozmiar: 0.219 (H) * 0.219 ((V) mm
* Kierunek widzenia: 6:00
* Układ sterowania: ILI9341V
* Tryb wyświetlania: nadajnik/normalnie biały/TN
* Całkowity rozmiar: 40,1 mm
* Powierzchnia aktywna: 33,84 (W) × 45,12 (H) mm
* Światłość: 250 cd/m2
* Kontrast: 500: 1
* Typ interfejsu: 4 linie 8 bitów SPI (opcjonalny interfejs RGB / MCU / MIPI)
* Numer szpilki: 14 szpilek
* Przesunięcie szpilki: 0,4 mm
* Typ złącza: typ złącza
* Napięcie wejściowe: 3,2 V
* Typ i kolor podświetlenia: podświetlenie LED/białe
Podświetlenie tylne: 4 LED równoległe
* Żywotność LED: 20000h

5. Wniosek

* Produkty są szeroko stosowane w komunikacji ogólnej, sprzęcie gospodarstwa domowego, kontroli przemysłowej, medycynie

urządzenia, maszyny POS, instrumenty, nawigacja GPS, ramki cyfrowe, komputery internetowe, finansowe

elektronika, elektronika komunikacyjna, elektronika użytkowa, urządzenia informacyjne, kultura, edukacja,

sport i rozrywka i inne dziedziny.

* Takie jak inteligentne urządzenia noszone (takie jak zegarki, palcówki pulsometry), urządzenia wyświetlające samochody (centralne samochody)

wyświetlacz sterowania, wyświetlacz nawigacji/wyświetlacz oparcia głowy itp.), wyposażenie finansowe do płatności (czytnik kart, gotówka

rejestru itp.), urządzeń końcowych klientów (chłodziarka, aparat do kawy, inteligentny kucher ryżowy itp.), windy

urządzenia wyświetlające (elektroniczne wyświetlacze w windzie), urządzenia sterujące przemysłowe (wyświetlacze przemysłowe), instrumenty

urządzenia pomiarowe (detektor, monitor), urządzenia sztucznej inteligencji (inteligentny robot), urządzenia medyczne

(monitorowanie częstotliwości serca) ), sprzęt domowy inteligentny (maszyna dymu w kuchni), identyfikacja bezpieczeństwa

sprzęt (inteligentna kontrola dostępu, maszyna do kart wybiórczych itp.), sprzęt sprzedaży (maszyna sprzedaży), itp.

6Nasza usługa

Wysokiej jakości produkty umożliwiają jej budowanie długoterminowych relacji z światowej sławy przedsiębiorstwami z branży

(1) Konkurencyjna cena

Fabryki własne oferują niższe ceny i lepszą jakość.

(2) Duża siła techniczna

Jesteśmy czołowym dostawcą specjalizującym się w produkcji kolorowych ekranów LCD.i może zapewnić klientom profesjonalne wsparcie techniczne i dostosowane usługi doradcze w dowolnym momencie, co jest bardzo ważne dla klientów współpracujących ze specjalnymi potrzebami projektowymi.

(3) Partner długoterminowy

Produkty są sprzedawane do ponad 40 krajów, więc od Chenghao Optoelectronic można uzyskać bardziej stabilne obiecanie dostaw;

(4) Profesjonalne usługi

Posiadamy profesjonalny zespół obsługi posprzedaży, który może zapewnić Państwu usługi doradcze 24 godziny na dobę.Możesz dać nam opinię, a nasi inżynierowie techniczni zapewnią Państwu usługi konsultacji zdalnych online w dowolnym momencie.

(5) Jakość, którą należy zapewnić

Wszystkie panele są zupełnie nowe, bez fałszywych panele; wszystkie opakowania mają etykiety i numery seryjne dla łatwego przeglądania przez klientów;
