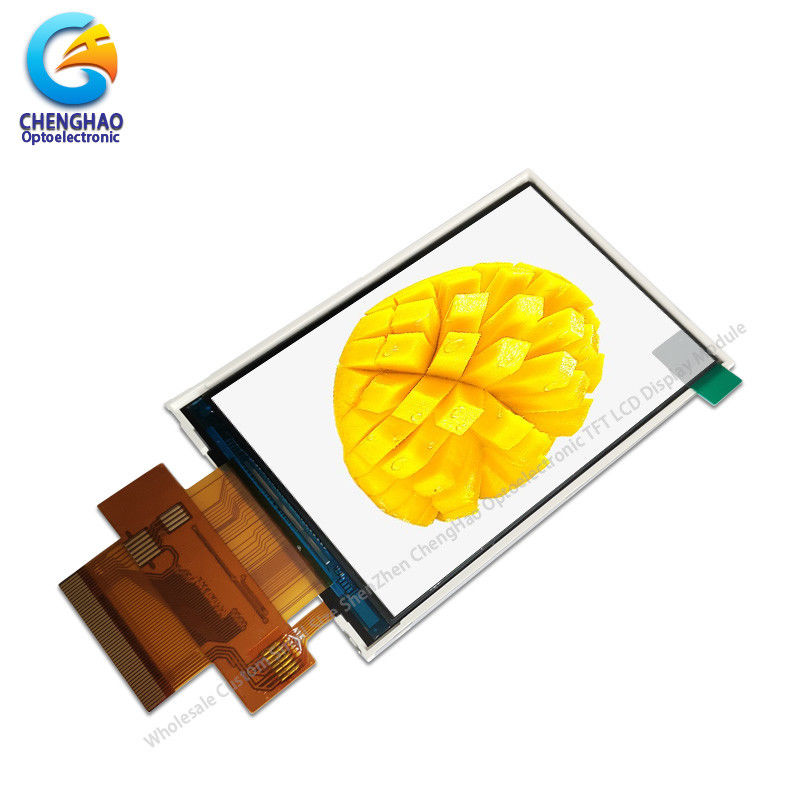

Moduł wyświetlania 9 bitów LCD 3,5 cala I80 System 320x480 RGB 300cd/m2 CTP

opis produktu

1Specyfikacja

2Opis.

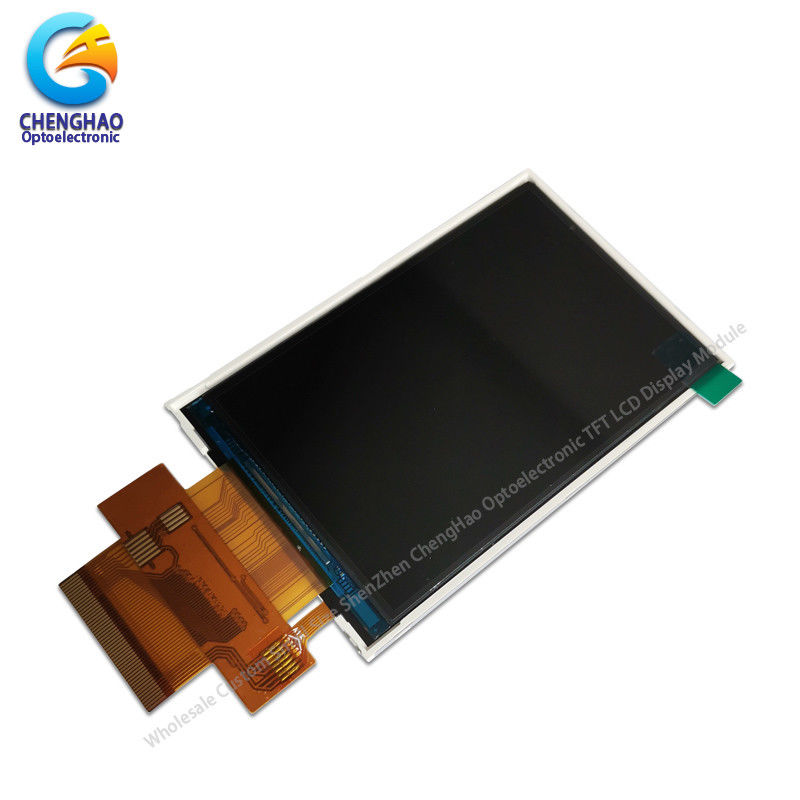

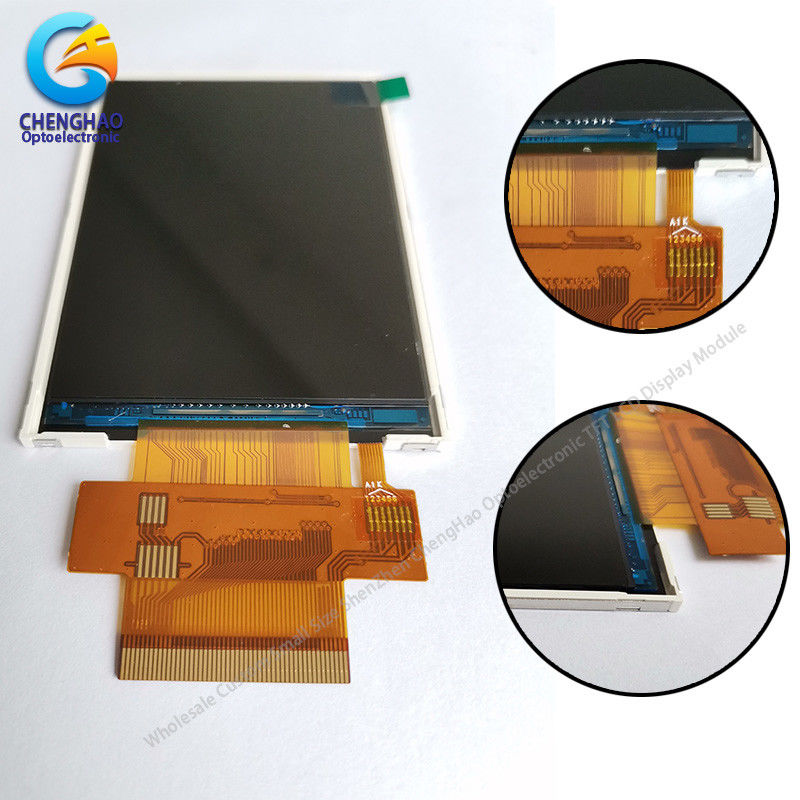

ChengHao Display model CH350HV40A to kolorowy aktywny matrycowy tranzystor cienkiego filmu (TFT) płynno-krystaliczny wyświetlacz (LCD), który wykorzystuje amorficzny krzemowy TFT jako urządzenie przełącznikowe.Ten model składa się z panelu LCD TFT, układ napędowy IC, światło tylne i FPC.

Ten LCD TFT ma 3,5 cali (pionowy ekran) diagonalnie mierzoną aktywną powierzchnię wyświetlania z 320 pixelami poziomymi na 480 pionowymi.

Sterownik wykorzystywany w tym projekcie to ILI9488 i może wyświetlać kolory 262K 65K / 16.7M za pomocą sygnału wejściowego.Sterownik jest zamontowany na szkle i połączenie za pośrednictwem FPC, w tym komponenty do napędu modułu wyświetlania. Wspiera 4-line_8bit / 3-lines_9bit SPI / 8-/ 9-/16-/18-bit 8080system interface / SPI +16-/18-bit RGB interface.

Ponadto FPC może być również dostosowywany zgodnie z wymaganiami klienta, takimi jak modyfikacja struktury światła tylnego i CTP, definicja interfejsu itp.

Zgodność z RoHS i wolny od halogenów.

3Rysunki

Uwaga:
(1) Typ wyświetlacza: 3,5 cala TFT
(2) Kierunek widzenia: Wszystkie kąty widzenia
(3) Układ LCD IC: ILI9488
(4) Tryb polaryzacji: transmisywny/negatywny
(5) Temperatura pracy: -20~70 °C
(6) Temperatura przechowywania: -30~80 °C
(7) Tolerancja nieoznaczania: ±0.20
(8) Ochrona: ROHS

4Szybki szczegół.

* Nazwa ekranu LCD: Wysokiej jakości 3,5 cali ekran Tft I80 System 9 Bit Interface 320x480 RGB LCD Display
* Numer części: CH350HV40A
* Rozmiar: 3,5 cala
* Z panelem dotykowym lub bez: Nie
* Wsparcie typu dotykowego: pojemnościowy / rezystywny panel dotykowy
* Typ wyświetlacza: 3,5"TFT
* Rozdzielczość (piksele): 320 ((RGB) * 480
* Kierunek widzenia: 80/80/80/80
* IC sterownika TFT: ILI9488

* Kontur LCM: 56,54 ((W) × 84,96 ((H) × 2,4 ((T) mm

* Obszar aktywny:48.96 ((W) × 73.44 ((H) mm

* Rozmiar pikseli: 0,153 ((W) × 0,153 ((H) mm

* Interfejs:

4-line_8bit SPI

3-line_9bit SPI

Interfejs systemu 8 bitów 8080

Interfejs systemu 9 bitów 8080

Interfejs systemowy 16 bitów 8080

Interfejs systemu 18 bitów 8080

SPI + 16-bitowy interfejs RGB

SPI + 18-bitowy interfejs RGB

* Temperatura pracy: -20~+70 °C

* Temperatura przechowywania: -30~+80 °C

* Światło tylne: 6 białych LED

* Waga: TBD g

* Tryb wyświetlania: IPS/ Transmissive/ NormallyBlack
* Światłość: 300 cd/m2
* Typ złącza: typ złącza
* Napięcie wejściowe: 3,2 V

* Napięcie robocze: 2,9 - 3,5 V
* Żywotność LED: 20000h

5. Wniosek
