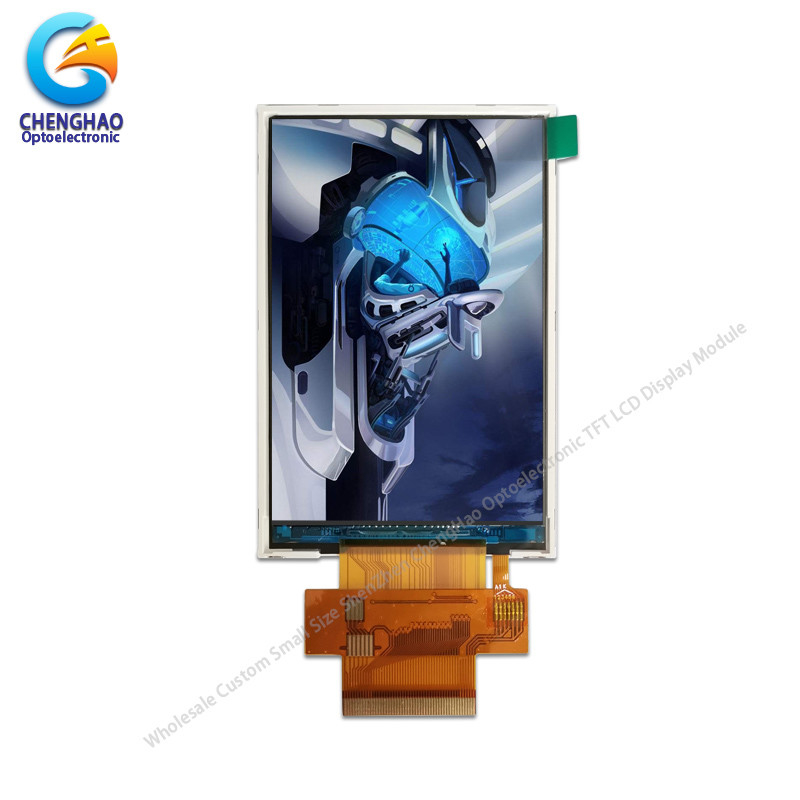

FPC Transmissive IPS LCD Display 3,5 cali Tft I80 System 16 Bit 262k

opis produktu

1Specyfikacja

2Opis.

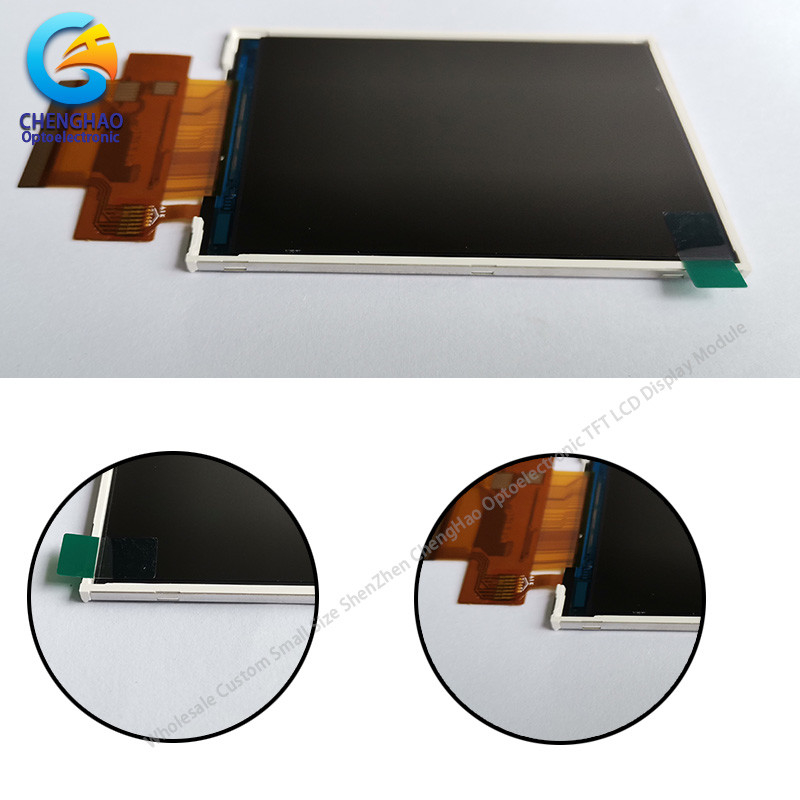

ChengHao Display model CH350HV40A to kolorowy aktywny matrycowy tranzystor cienkiego filmu (TFT) płynno-krystaliczny wyświetlacz (LCD), który wykorzystuje amorficzny krzemowy TFT jako urządzenie przełącznikowe.Ten model składa się z panelu LCD TFT, układ napędowy IC, światło tylne i FPC.

Ten LCD TFT ma 3,5 cali (pionowy ekran) diagonalnie mierzoną aktywną powierzchnię wyświetlania z 320 pixelami poziomymi na 480 pionowymi.

Sterownik wykorzystywany w tym projekcie to ILI9488 i może wyświetlać kolory 262K 65K / 16.7M za pomocą sygnału wejściowego.Sterownik jest zamontowany na szkle i połączenie za pośrednictwem FPC, w tym komponenty do napędu modułu wyświetlania. Wspiera 4-line_8bit / 3-lines_9bit SPI / 8-/ 9-/16-/18-bit 8080system interface / SPI +16-/18-bit RGB interface.

Ponadto FPC może być również dostosowywany zgodnie z wymaganiami klienta, takimi jak modyfikacja struktury światła tylnego i CTP, definicja interfejsu itp.

Zgodność z RoHS i wolny od halogenów.

3Rysunki

Uwaga:
(1) Typ wyświetlacza: 3,5 cala TFT
(2) Kierunek widzenia: Wszystkie kąty widzenia
(3) Układ LCD IC: ILI9488
(4) Tryb polaryzacji: transmisywny/negatywny
(5) Temperatura pracy: -20~70 °C
(6) Temperatura przechowywania: -30~80 °C
(7) Tolerancja nieoznaczania: ±0.20
(8) Ochrona: ROHS

4Szybki szczegół.

* Nazwa LCM: 3,5 cali Tft Kolorowy Wymiana Ekranu LCD Cena hurtowa I80 System 16 Bit Interface

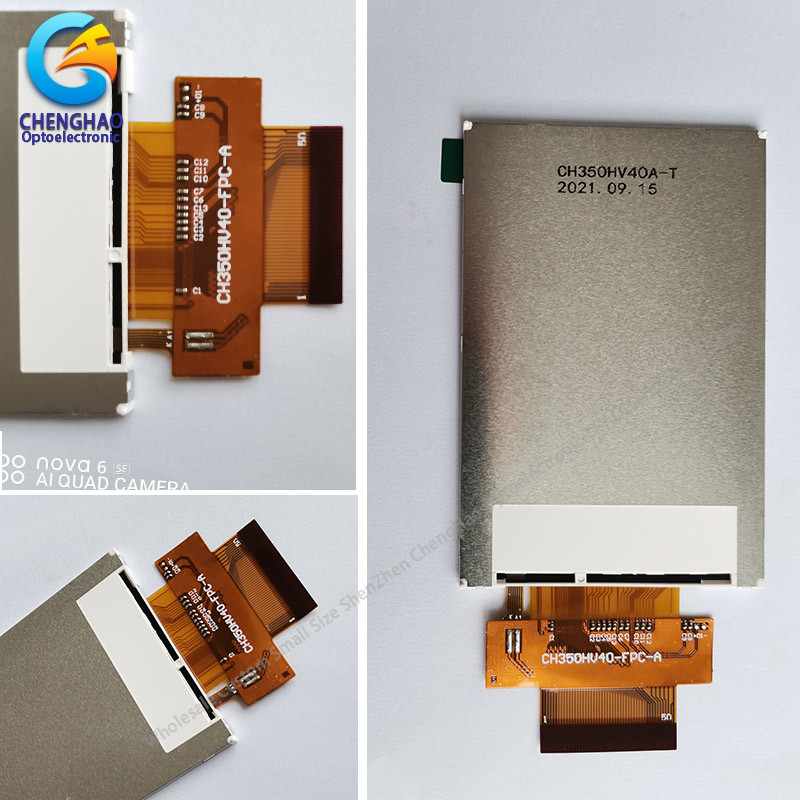

* Model: CH350HV40A
* Lcm Rozmiar: 3,5 cala
* Z panelem dotykowym lub bez: Nie
* Typ dotyku: pojemnościowy / rezystywny panel dotykowy
* Typ wyświetlacza: 3,5"TFT
* Kolory wyświetlacza: 16,7M (opcjonalnie)
* Liczba kropek: 320 (RGB) * 480 kropek
* TFT Dot Pitch: 0,153 ((W) × 0,153 ((H) mm
* Kąt widzenia: 80/80/80/80
* IC kierowcy: ILI9488
* Tryb wyświetlania: IPS/Transmisja/NormalnieCzarny
* Rozmiar modułu: 56,54 ((W) × 84,96 ((H) × 2,4 ((T) mm
* Aktywna powierzchnia TFT: 48,96 mm
* Światłość: 300 cd/m2
* Kontrast: 800: 1
* Typ interfejsu obsługi:

4-line_8bit SPI

3-line_9bit SPI

Interfejs systemu 8 bitów 8080

Interfejs systemu 9 bitów 8080

Interfejs systemowy 16 bitów 8080

Interfejs systemu 18 bitów 8080

SPI + 16-bitowy interfejs RGB

SPI + 18-bitowy interfejs RGB

* Liczba pinów: 50 pinów
* Przesunięcie szpilki: 0,3 ~ 0,4 mm
* Napięcie wejściowe: 3,2 V
* Typ i kolor podświetlenia: podświetlenie LED/białe
Podświetlenie tylne: 6 LED równoległe

5. Wniosek

Produkty są szeroko stosowane w ogólnej komunikacji, sprzęcie gospodarstwa domowego, kontroli przemysłowej, sprzęcie medycznym, maszynach POS,instrumentów, licznikach,nawigacji GPS, cyfrowych ramkach fotograficznych, netbookach,elektronika finansowa, elektroniki komunikacyjnej, elektroniki użytkowej, urządzeń informacyjnych, kultury, edukacji, sportu i rozrywki itp.urządzenie do kontroli dostępu, automaty, walkie-talkie, dzwonek wideo, maszyna do nauki, czytnik punktów, nawigacja GPS itp.

6Nasza usługa

(1) Całkowicie / pół-automatyczna linia produkcyjna zapewnia najlepszą jakość.
(2) Zaprojektowanie na zamówienie, może spełniać specjalnie Twoje potrzeby.
(3) Szybka dostawa, około 20 dni
(4) Próbki dostępne na żądanie; Małe zamówienia MOQ mogą być negocjowane.
(5) Zapewnić najlepszą usługę przedsprzedażną i posprzedażną.
