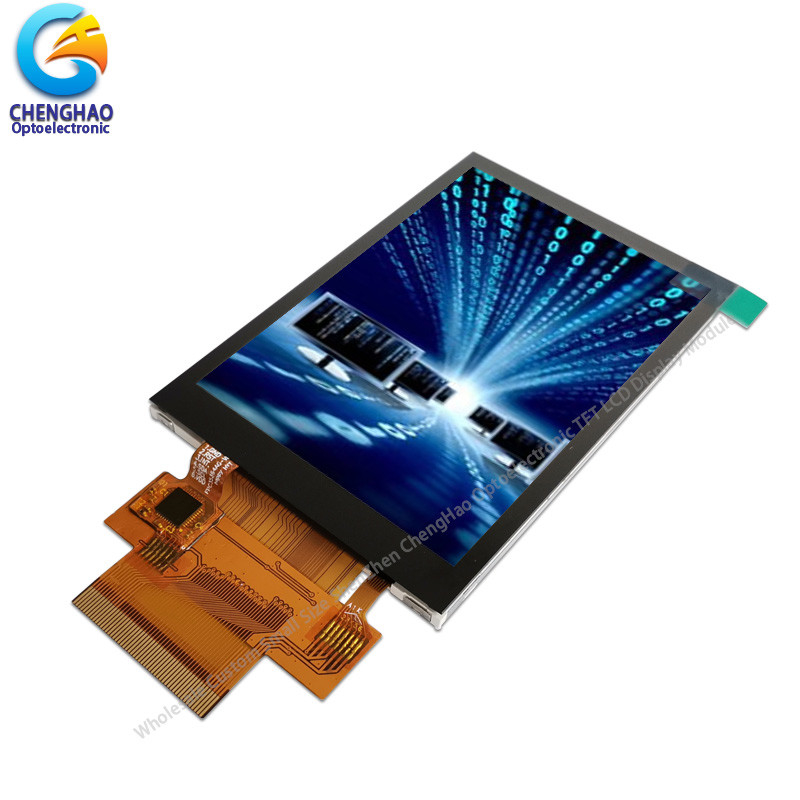

COG FPC TFT LCD z pojemnościowym ekranem dotykowym ILI9488 3.5in CTP 16 Bit RGB

opis produktu

1Specyfikacja

2Opis.

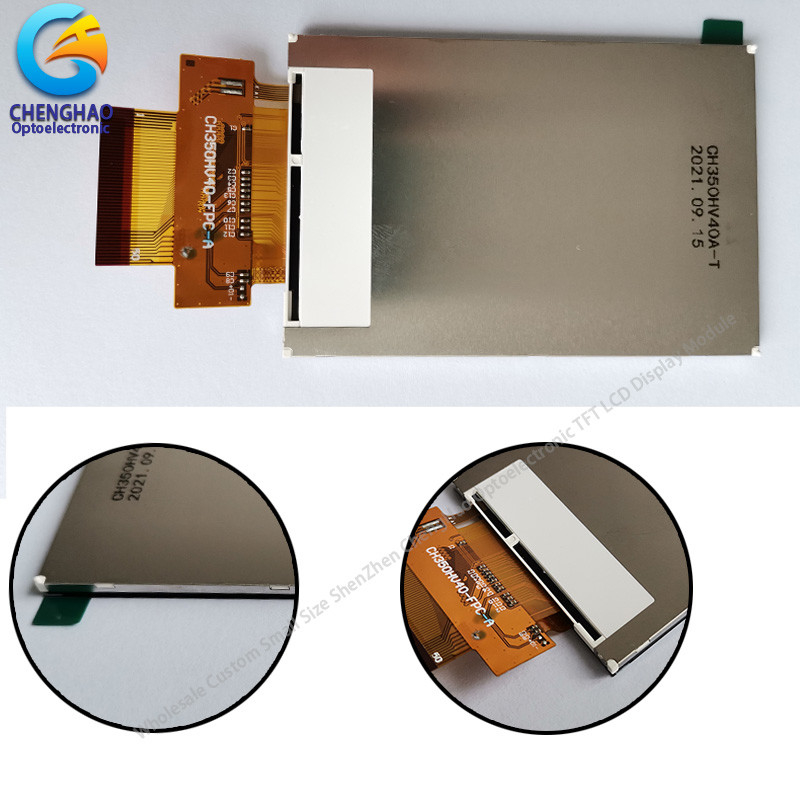

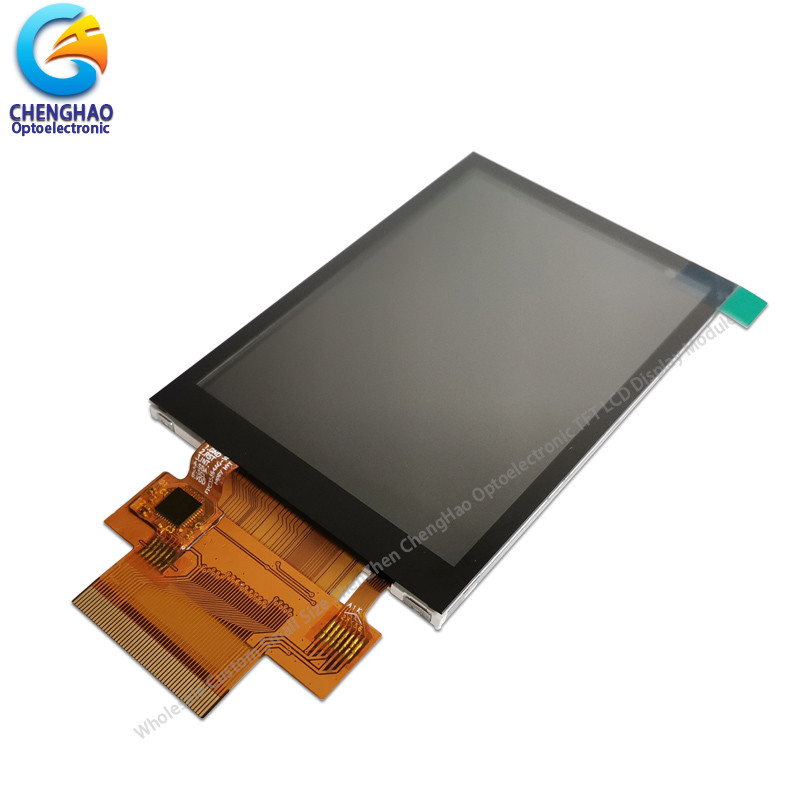

ChengHao Display model CH350HV40A-CT to kolor aktywny matrycy cienkiego tranzystora foliowego (TFT) płynno-krystaliczny wyświetlacz (LCD), który wykorzystuje amorficzny krzem TFT jako urządzenie przełączania.Ten model składa się z panelu LCD TFT, układ sterowania, światło tylne, pojemnościowy panel dotykowy i FPC.

Ten LCD TFT ma 3,5 cali (pionowy ekran) diagonalnie mierzoną aktywną powierzchnię wyświetlania z 320 pixelami poziomymi na 480 pionowymi.

Sterownik używany w tym projekcie to ILI9488 i może wyświetlać kolory 262K 65K / 16.7M za pomocą sygnału wejściowego.Sterownik jest zamontowany na szkle i połączenie za pośrednictwem FPC, w tym komponenty do napędu modułu wyświetlaniaWspiera SPI/RGB Multi-interface.

Ponadto FPC może być również dostosowywany zgodnie z wymaganiami klienta, takimi jak modyfikacja struktury światła tylnego i CTP, definicja interfejsu itp.

Zgodność z RoHS i wolność od halogenów

3Rysunki

Uwaga:
(1) Typ wyświetlacza: 3,5 cala TFT+CTP
(2) Kierunek widzenia: Wszystkie kąty widzenia
(3) Układ LCD IC: ILI9488
(4) Tryb polaryzacji: transmisywny/negatywny
(5) Temperatura pracy: -20~70 °C
(6) Temperatura przechowywania: -30~80 °C
(7) Tolerancja nieoznaczania: ±0.20
(8) Ochrona: ROHS

4Szybki szczegół.

* Nazwa LCM: Fabryka Bezpośrednio 3,5 cali Tft LCD ekran dotykowy 16 bitów RGB Interfejs Lcm Z ILI9488
* Model: CH350HV40A-CT
* Lcm Rozmiar: 3,5 cala
* Z panelem dotykowym lub bez: tak
* Typ dotyku: pojemnościowy lub rezystywny panel dotykowy
* Typ wyświetlacza: 3,5"TFT+CTP
* Kolory wyświetlacza: 262K (opcjonalnie)
* Liczba kropek: 320 (RGB) * 480 kropek
* TFT Dot Pitch: 0,153 ((W) × 0,153 ((H) mm
* Kąt widzenia: 80/80/80/80
* IC kierowcy: ILI9488
* Tryb wyświetlania: IPS/Transmisja/NormalnieCzarny
* Rozmiar modułu: 56,54 ((W) × 84,96 ((H) × 2,4 ((T) mm
* Aktywna powierzchnia TFT: 48,96 mm
* Światłość: 300 cd/m2
* Kontrast: 800: 1
* Typ interfejsu obsługi:

4-line_8bit SPI

3-line_9bit SPI

Interfejs systemu 8 bitów 8080

Interfejs systemu 9 bitów 8080

Interfejs systemowy 16 bitów 8080

Interfejs systemu 18 bitów 8080

SPI + 16-bitowy interfejs RGB

SPI + 18-bitowy interfejs RGB

* Liczba szpilki: 50 szpilek
* Przesunięcie szpilki: 0,3 ~ 0,4 mm
* Napięcie wejściowe: 3,2 V
* Typ i kolor podświetlenia: podświetlenie LED/białe
Podświetlenie tylne: 6 LED równoległe

5. Wniosek

6Nasza usługa

1Jeśli będziecie potrzebować wsparcia technicznego w procesie rozwoju, możemy to zrobić w każdej chwili.
2Przed wysyłką, zagwarantujemy, że produkty zostaną przeprowadzone testy starzenia i 100% wizualne i elektryczne.
3Gdy produkt zostanie uaktualniony, poinformujemy o tym klientów z wyprzedzeniem, a produkt uaktualniony może być całkowicie kompatybilny ze starymi.
4Okres gwarancji produktu wynosi 12 miesięcy.
