300cd/M2 RGB IPS Panel LCD CTP FPC 262k Ips Pojemnościowy ekran dotykowy

opis produktu

1Specyfikacja

2Opis.

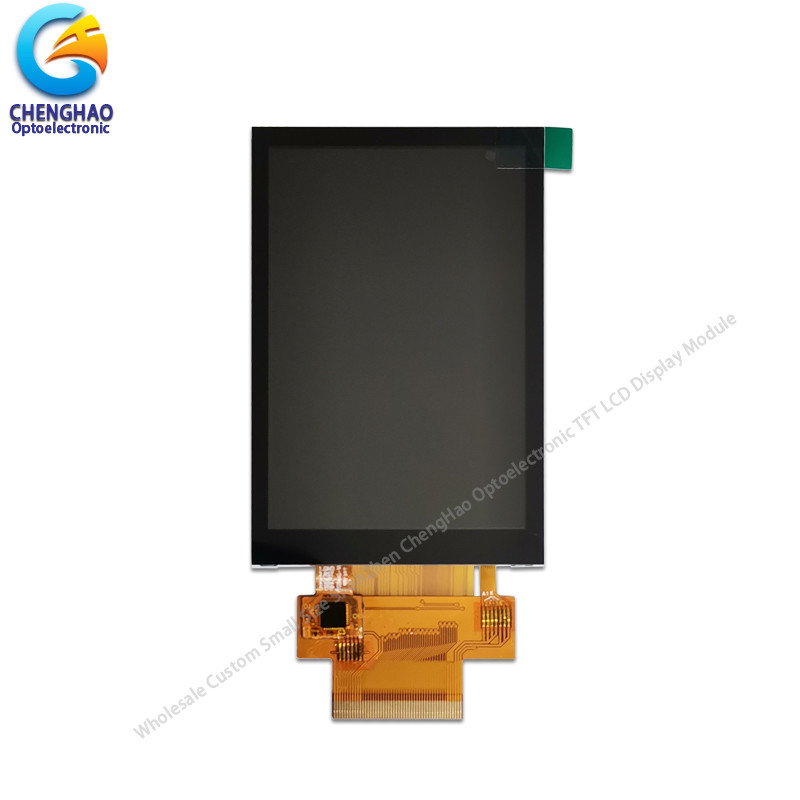

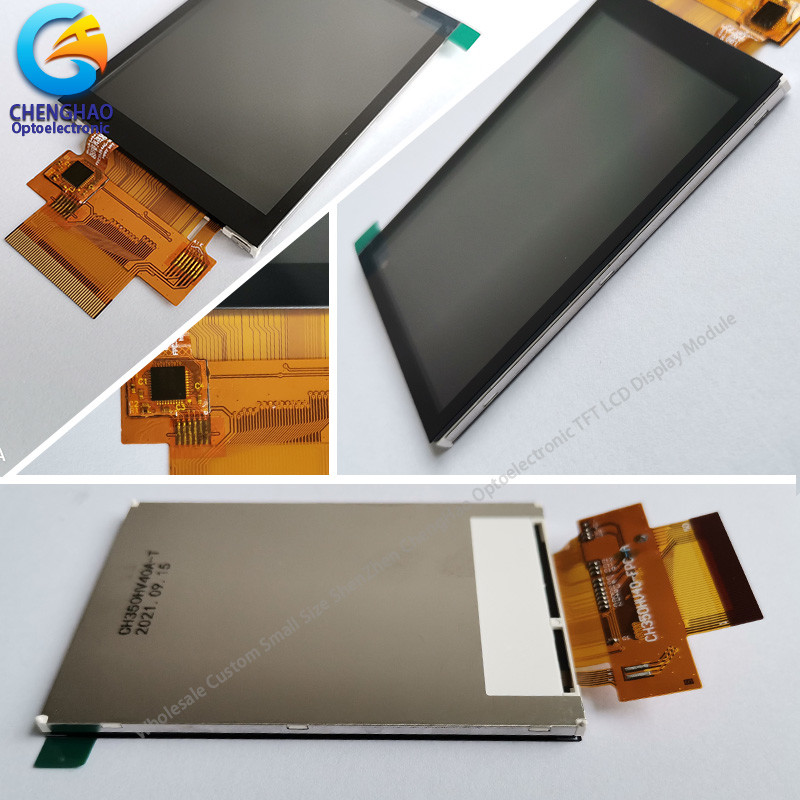

ChengHao Display model CH350HV40A-CT to kolor aktywny matrycy cienkiego tranzystora foliowego (TFT) płynno-krystaliczny wyświetlacz (LCD), który wykorzystuje amorficzny krzem TFT jako urządzenie przełączania.Ten model składa się z panelu LCD TFT, układ sterowania, światło tylne, pojemnościowy panel dotykowy i FPC.

Ten LCD TFT ma 3,5 cali (pionowy ekran) diagonalnie mierzoną aktywną powierzchnię wyświetlania z 320 pixelami poziomymi na 480 pionowymi.

Sterownik używany w tym projekcie to ILI9488 i może wyświetlać kolory 262K 65K / 16.7M za pomocą sygnału wejściowego.Sterownik jest zamontowany na szkle i połączenie za pośrednictwem FPC, w tym komponenty do napędu modułu wyświetlaniaWspiera SPI/RGB Multi-interface.

Ponadto FPC może być również dostosowywany zgodnie z wymaganiami klienta, takimi jak modyfikacja struktury światła tylnego i CTP, definicja interfejsu itp.

Zgodność z RoHS i wolność od halogenów

3Rysunki

Uwaga:
(1) Typ wyświetlacza: 3,5 cala TFT+CTP
(2) Kierunek widzenia: Wszystkie kąty widzenia
(3) Układ LCD IC: ILI9488
(4) Tryb polaryzacji: transmisywny/negatywny
(5) Temperatura pracy: -20~70 °C
(6) Temperatura przechowywania: -30~80 °C
(7) Tolerancja nieoznaczania: ±0.20
(8) Ochrona: ROHS

4Szybki szczegół.

* Nazwa LCM: Custom 3.5 Thin Lcd Panel 16 Bit RGB Interface 80/80/80/80 Ips Pojemnościowy ekran dotykowy
* Model: CH350HV40A-CT
* Lcm Rozmiar: 3,5 cala
* Z panelem dotykowym lub bez: Tak
* Typ dotyku: pojemnościowy / rezystywny panel dotykowy
* Typ wyświetlacza: 3,5"TFT+CTP
* Kolory wyświetlacza: 262K (opcjonalnie)
* Liczba kropek: 320 (RGB) * 480 kropek
* TFT Dot Pitch: 0,153 ((W) × 0,153 ((H) mm
* Kąt widzenia:
* IC kierowcy: ILI9488
* Tryb wyświetlania: IPS/Transmisja/NormalnieCzarny
* Rozmiar modułu: 56,54 ((W) × 84,96 ((H) × 2,4 ((T) mm
* Aktywna powierzchnia TFT: 48,96 mm
* Światłość: 300 cd/m2
* Kontrast: 800: 1
* Typ interfejsu obsługi:

4-line_8bit SPI

3-line_9bit SPI

Interfejs systemu 8 bitów 8080

Interfejs systemu 9 bitów 8080

Interfejs systemowy 16 bitów 8080

Interfejs systemu 18 bitów 8080

SPI + 16-bitowy interfejs RGB

SPI + 18-bitowy interfejs RGB

* Liczba pinów: 50 pinów
* Przesunięcie szpilki: 0,3 ~ 0,4 mm
* Napięcie wejściowe: 3,2 V
* Typ i kolor podświetlenia: podświetlenie LED/białe
Podświetlenie tylne: 6 LED równoległe

5. Wniosek

6Nasza usługa

1.Oferujemy roczną usługę gwarancyjną dla wszystkich klientów, którzy kupują nasze produkty.
2W przypadku wszelkich problemów technicznych napotkanych przez klientów podczas testowania lub używania naszych produktów,Nasz zespół techniczny zapewni klientom usługi pomocy technicznej w dowolnym momencie..
3Jesteśmy dostawcą typu fabrycznego z certyfikatem ISO. Nasze produkty na sprzedaż przeszły ścisłą inspekcję jakości i testy przed wysyłką, a także przeszły certyfikat CE / ROHS.
4Mamy profesjonalny zespół obsługi posprzedażowej, który może zapewnić silną gwarancję i logistyczne usługi techniczne dla Twoich zamówień.

5. Zmiana w ciągu 30 dni od wysłania produktów od nas z powodu problemów z produktami.

6Mamy długą współpracę z wieloma spółkami żeglugowymi i nasza wielkość eksportu jest duża.

7Wszystkie towary zostaną sprawdzone i przetestowane przed wysyłką.

8. Zadowolenie klienta jest dla nas najważniejsze. Jeśli masz jakiekolwiek problemy lub pytania dotyczące naszej transakcji. Proszę skontaktować się z nami pocztą elektroniczną. Odpowiemy w ciągu 24 godzin.

8. Często zadawane pytania

Kim jesteśmy?
Jesteśmy z siedzibą w Guangdong China, rozpocząć od 2015 roku, sprzedać do

Europa Zachodnia (35,00%)

Oceania (25,00%)

Ameryka Północna (13,00%)

Ameryka Południowa (7,00%)

Azja Południowo-Wschodnia (7,00%)

Europa Północna (7,00%)

Południowa Europa (4,00%)

Rynek wewnętrzny (2,00%).

W naszym biurze jest około 30 osób.

Q2 Jak możemy zagwarantować jakość?
Zawsze próbkę przedprodukcyjną przed masową produkcją;
Zawsze ostateczna kontrola przed wysyłką.

P3.Co możesz kupić u nas?
Kolorowy LCD TFT, moduły paneli dotykowych, szkło PCAP i okładki, monochromatyczny LCD, płyta konwertera.

Jeśli masz więcej pytań, skontaktuj się z nami teraz, czekamy na komunikację z Tobą!
