Moduł IPS TFT LCD 350cd/m2 FPC Dot Matrix LCD Display

opis produktu

1Specyfikacja

2Opis.

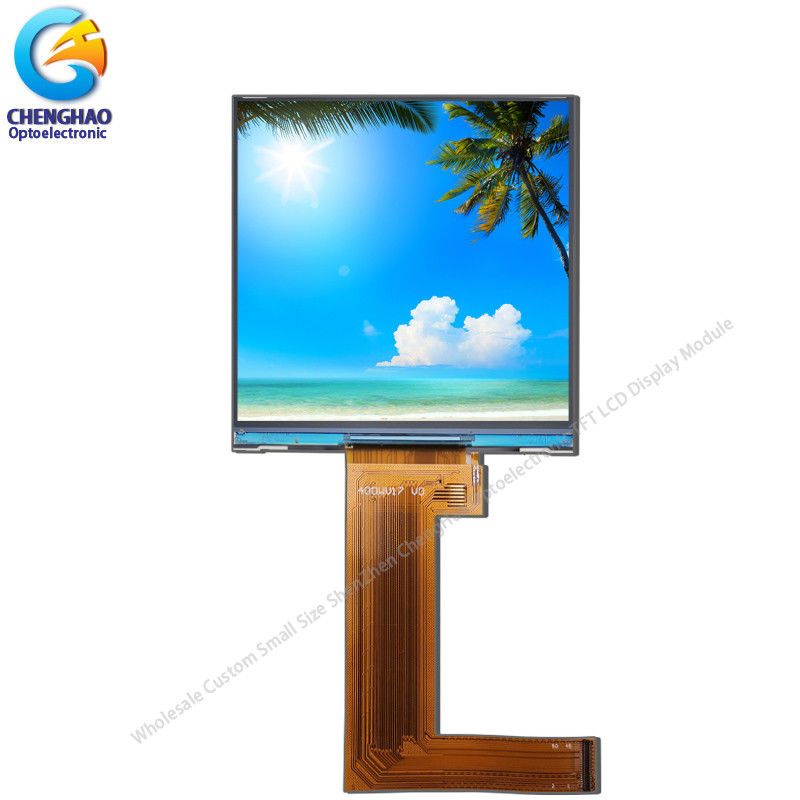

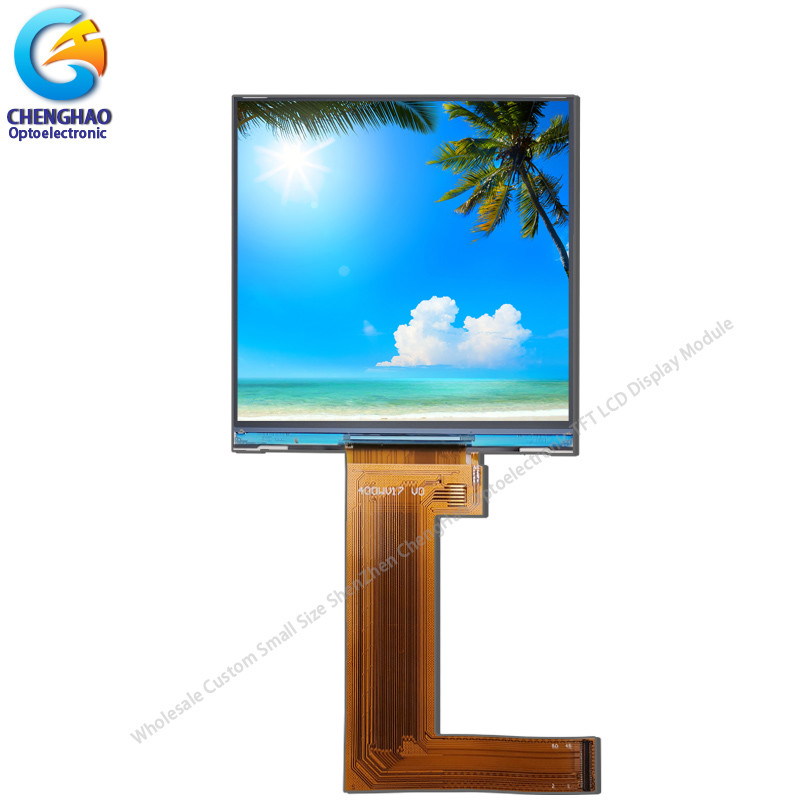

ChengHao Display model CH400WV17A to kolorowy aktywny matrycowy tranzystor z cienką warstwą (TFT) płynno-krystaliczny wyświetlacz (LCD), który wykorzystuje amorficzny krzemowy TFT jako urządzenie przełącznikowe.Ten model składa się z panelu LCD TFT, układ napędowy IC, światło tylne i FPC.

Ten LCD TFT ma 4,0 cali (ekran kwadratowy) diagonalnie mierzoną aktywną powierzchnię wyświetlacza o 480*480 pikselach.

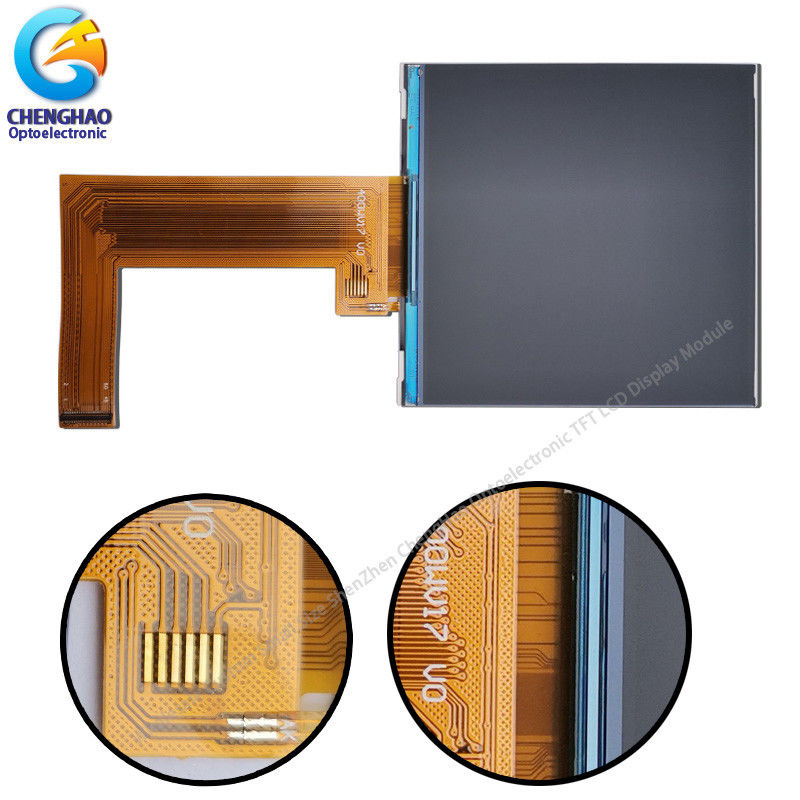

Sterownik wykorzystywany w tym projekcie to ST7701S i może wyświetlać 16,7M kolorów poprzez wejście sygnału.Sterownik jest zamontowany na szkle i połączenie za pośrednictwem FPC, w tym komponenty do napędu modułu wyświetlaniaWspiera interfejs SPI+RGB.

Ponadto FPC może być również dostosowywany zgodnie z wymaganiami klienta, takimi jak modyfikacja światła tylnego i struktury FPC, definicja interfejsu itp.

Zgodność z RoHS i wolny od halogenów.

3Rysunki

Uwaga:
(1) Typ wyświetlacza: 4calowy TFT
(2) Kierunek widzenia: Wszystkie kąty widzenia
(3) Układ LCD IC: ST7701S
(4) Tryb polaryzacji: transmisywny/negatywny
(5) Temperatura pracy: -20~70 °C
(6) Temperatura przechowywania: -30~80 °C
(7) Tolerancja nieoznaczania: ±0.20
(8) Ochrona: ROHS

4Szybki szczegół.

* Nazwa ekranu LCD: Custom 4 Inch Tft Lcd Spi Interface 480x480 Dot Matrix Lcd Display Module
* Numer części: CH400WV17A
* Rozmiar: 4,0 cala
* Z panelem dotykowym lub bez: Nie
* Wsparcie typu dotykowego: pojemnościowy / rezystywny panel dotykowy
* Typ wyświetlacza: 4"TFT
* Rozdzielczość (piksele): 48 ((RGB) * 480
* Kierunek widzenia: 80/80/80/80
* Układ sterowania TFT: ST7701S

* Kontur LCM: 74,83 ((W) * 78,98 ((H) * 1,98 ((T) mm

* Powierzchnia aktywna: 71,856 (W) * 70,176 (H) mm

* Interfejs: SPI+RGB

* Temperatura pracy: -20~+70 °C

* Temperatura przechowywania: -30~+80 °C

* Światło tylne: 8 białych LED

* Waga: TBD g

* Tryb wyświetlania: IPS/ Transmissive/ NormallyBlack
* Światłość: 350 cd/m2
* Typ złącza: typ złącza
* IF=40 mA, VF=12,8±1,2 V
* Żywotność LED: 20000h

5. Wniosek

6Nasza usługa

1.Oferujemy roczną usługę gwarancyjną dla wszystkich klientów, którzy kupują nasze produkty.
2W przypadku wszelkich problemów technicznych napotkanych przez klientów podczas testowania lub używania naszych produktów,Nasz zespół techniczny zapewni klientom usługi pomocy technicznej w dowolnym momencie..
3Jesteśmy dostawcą typu fabrycznego z certyfikatem ISO. Nasze produkty na sprzedaż przeszły ścisłą inspekcję jakości i testy przed wysyłką, a także przeszły certyfikat CE / ROHS.
4Mamy profesjonalny zespół obsługi posprzedażowej, który może zapewnić silną gwarancję i logistyczne usługi techniczne dla Twoich zamówień.

5. Zmiana w ciągu 30 dni od wysłania produktów od nas z powodu problemów z produktami.

8. Często zadawane pytania

P1: Czy akceptujesz wyświetlacze i ekrany dotykowe?
Oczywiście, można dostosować FPC, podświetlenie i ekran dotykowy.

P2: Jaki rodzaj interfejsu ma Twój ekran wyświetlania?
Odpowiedź: Małe ekrany zazwyczaj obsługują SPI,MCU,RGB,MIPI. Wyświetlacze średniej wielkości zazwyczaj obsługują LVDS,MIPI,EDP. Różne specyfikacje wykorzystują różne interfejsy.

Pytanie 3: Czy używa pan capacitive touch screen czy resistive touch screen?
Mamy pojemnościowy ekran dotykowy i opór dotykowy.

P4: Jaka jest wasza polityka w zakresie próbek?
A: Jeśli mamy zapasy, możemy wziąć próbki w dowolnym momencie, jeśli nie mamy zapasów, to zajmie to trochę czasu, a następnie poczekajmy, aż materiały wrócą na próbki.Ale klient musi zapłacić opłatę za próbkę i opłatę ekspresową.

P5: Czy akceptujesz płatność 30% z góry?
A: Tak, mamy. Możemy zacząć przygotowywać towary po otrzymaniu 30% płatności, i wysłać je po otrzymaniu reszty 70% płatności.

P6: Jakie warunki płatności akceptujesz?
A: Akceptujemy PayPal, T/T, Western Union, Wechat, Alipay, w gotówce (RMB lub USD).
