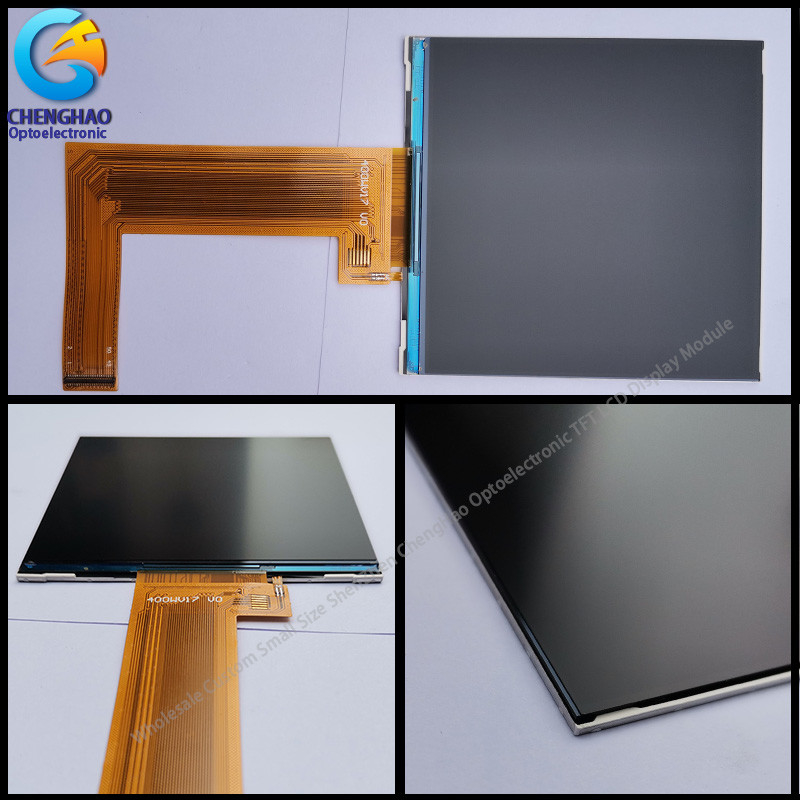

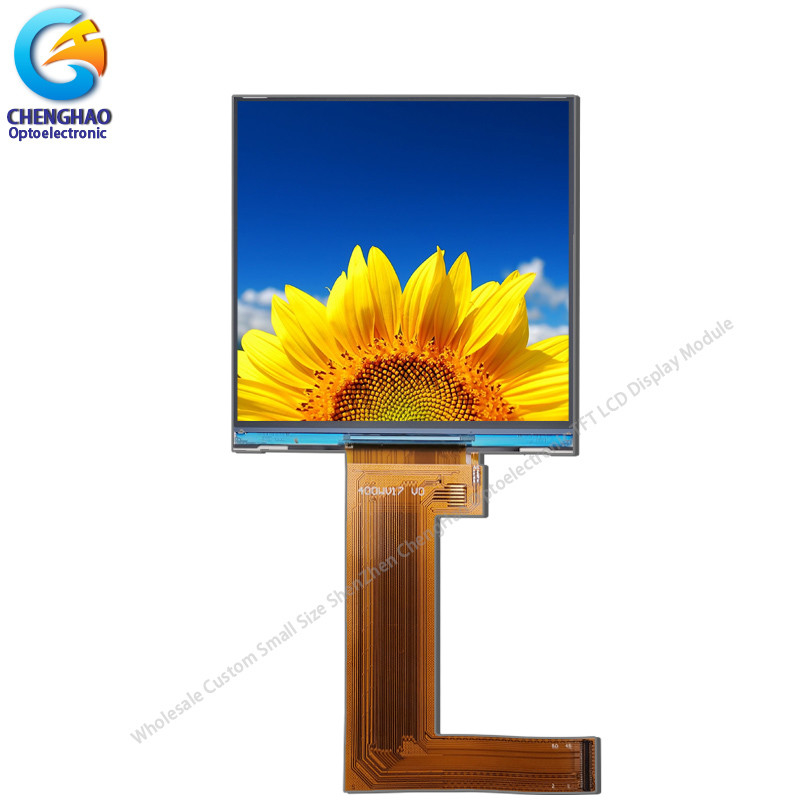

Moduł wyświetlacza IPS Transmissive LCD 4 Inch 350cd/m2 COG FPC z RGB

opis produktu

1Specyfikacja

2Opis.

ChengHao Display model CH400WV17A to kolorowy aktywny matrycowy tranzystor z cienką warstwą (TFT) płynno-krystaliczny wyświetlacz (LCD), który wykorzystuje amorficzny krzemowy TFT jako urządzenie przełącznikowe.Ten model składa się z panelu LCD TFT, układ napędowy IC, światło tylne i FPC.

Ten LCD TFT ma 4,0 cali (ekran kwadratowy) diagonalnie mierzoną aktywną powierzchnię wyświetlacza o 480*480 pikselach.

Sterownik wykorzystywany w tym projekcie to ST7701S i może wyświetlać 16,7M kolorów poprzez wejście sygnału.Sterownik jest zamontowany na szkle i połączenie za pośrednictwem FPC, w tym komponenty do napędu modułu wyświetlaniaWspiera interfejs SPI+RGB.

Ponadto FPC może być również dostosowywany zgodnie z wymaganiami klienta, takimi jak modyfikacja światła tylnego i struktury FPC, definicja interfejsu itp.

Zgodność z RoHS i wolny od halogenów.

3Rysunki

Uwaga:
(1) Typ wyświetlacza: 4 cali TFT
(2) Kierunek widzenia: wolny kąt widzenia
(3) LCM napęd IC: ST7701S
(4) Tryb polaryzacji: transmisywny/negatywny
(5) Temperatura pracy: -20~70 °C
(6) Temperatura przechowywania: -30~80 °C
(7) Tolerancja nieoznaczania: ±0.20
(8) Ochrona: ROHS / CE

4Szybki szczegół.

* Nazwa ekranu LCD: 4 Inch Square Lcd 480x480 Rozdzielczość Kolor Lcd Display Module With Rgb Interface
* Numer części: KCH400WV17A
* Rozmiar: 4 cali
* Z panelem dotykowym lub bez: Nie
* Wsparcie typu dotykowego: pojemnościowy / rezystywny panel dotykowy
* Typ wyświetlacza: TFT
* Kolory wyświetlacza: 16,7M
* Rozdzielczość (piksele): 480 (RGB) * 480
* Kierunek widzenia: 80/80/80/80
* Układ sterujący: ST7701S
* Tryb wyświetlania: nadajnik / zwykle czarny
* Ogólny rozmiar: 74,83 ((W) * 78,98 ((H) * 1,98 ((T) mm
* Obszar aktywny: 71.856 ((W) * 70.176 ((H) mm
* Światłość: 350 cd/m2
* Kontrast: 800:1
* Typ interfejsu: SPI+RGB
* PIN NO.: 50pin
* Typ złącza: typ złącza
Podświetlenie tylne: 8 LED równoległe
Jeżeli = 40mA, Vf = 12,8 v

5. Wniosek

6Nasza usługa

(1) Całkowicie / pół-automatyczna linia produkcyjna zapewnia najlepszą jakość.
(2) Zaprojektowanie na zamówienie, może spełniać specjalnie Twoje potrzeby.
(3) Szybka dostawa, około 20 dni
(4) Próbki dostępne na żądanie; Małe zamówienia MOQ mogą być negocjowane.
(5) Zapewnić najlepszą usługę przedsprzedażną i posprzedażną.

8. Często zadawane pytania

P: Sposoby płatności?
T/T, Paypal i Western Union itp.
W przypadku próbek: płatność zaliczkowa.
W przypadku produkcji masowej: 50% depozytu i 50% salda przed wysyłką.

P: Jaki jest czas realizacji produktów?
Odpowiedź: Próbki na magazynie zostaną wysłane w ciągu 3 dni od zapłaty.
Od dwóch do czterech tygodni w przypadku masowej produkcji

P: Jak długi jest okres gwarancji?
Odpowiedź: Ogólnie rzecz biorąc, okres gwarancji wynosi jeden rok.

P: Jaki jest MOQ produktu?
Odpowiedź: Różne produkty mają różne MOQ, prosimy o kontakt z naszymi sprzedawcami w celu uzyskania szczegółowych informacji.

P: Jak wygląda wasza obsługa posprzedażna?
A: Jeśli pojawią się jakieś problemy, otrzymasz odpowiedź w ciągu 24 godzin.

Jeśli masz więcej pytań, skontaktuj się z nami teraz, czekamy na komunikację z Tobą!
