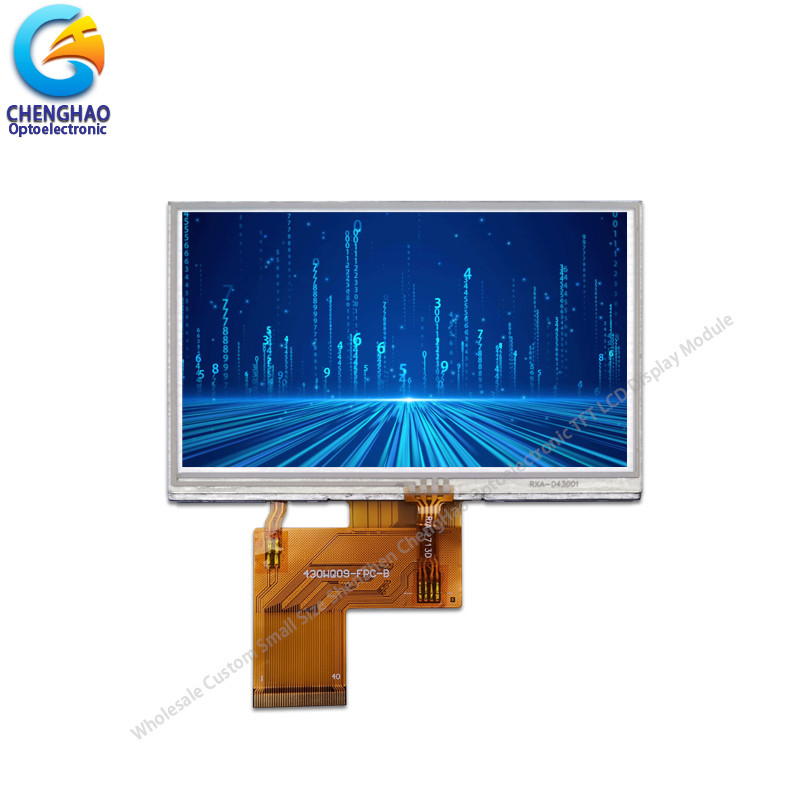

Moduł wyświetlacza LCD TFT o pojemności 230 cd/m2 480x272 kropki 4,3in FPC bez halogenów

opis produktu

1Specyfikacja

2Opis.

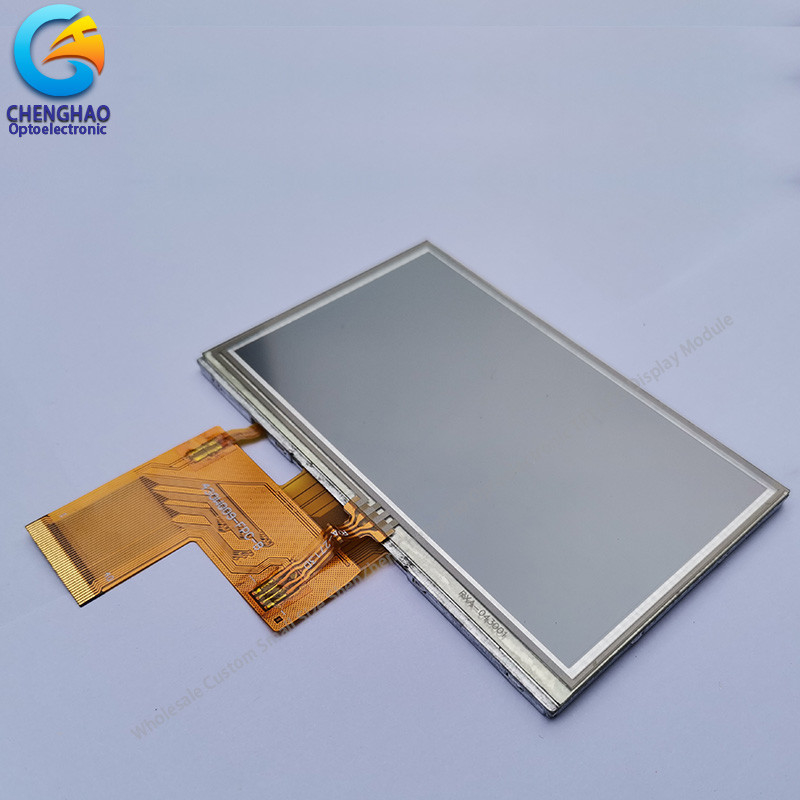

ChengHao Display model CH430WQ09A-T to kolorowy aktywny matrycowy tranzystor z cienką warstwą (TFT) płynno-kryształowy wyświetlacz (LCD), który wykorzystuje amorficzny krzemowy TFT jako urządzenie przełącznikowe.Ten model składa się z panelu LCD TFT, układ sterowania, światło tylne, paneł dotykowy i FPC.

Ten LCD TFT ma 4,3-calowy (horyzontalny ekran) diagonalnie mierzony obszar aktywnego wyświetlacza o 480 * 272 pikselach.

Sterownik wykorzystywany w tym projekcie to ST7282 i może wyświetlać 16,7M kolorów poprzez wejście sygnału.Sterownik jest zamontowany na szkle i połączenie za pośrednictwem FPC, w tym komponenty do napędu modułu wyświetlaniaWspiera 24-bitowy równoległy interfejs RGB

Ponadto FPC może być również dostosowywany zgodnie z wymaganiami klienta, takimi jak modyfikacja światła tylnego i struktury FPC, definicja interfejsu itp.

Zgodność z RoHS i wolny od halogenów.

3Rysunki

Uwaga:
(1) Rodzaj wyświetlacza: 4,3-calowy TFT+opór dotykowy
(2) Kierunek widzenia: 12:00
(3) Układ LCD IC: ST7282
(4) Tryb polaryzacji: Przekaźnik/pozytywny
(5) Temperatura pracy: -20~70 °C
(6) Temperatura przechowywania: -30~80 °C
(7) Tolerancja nieoznaczania: ±0.20
(8) Ochrona: ROHS / CE

4Szybki szczegół.

* Nazwa ekranu LCD: 4,3-calowy ekran LCD 480x272 kropki 24 bitów równoległy interfejs RGB Mały moduł wyświetlacza LCD
* Numer części: CH430WQ09A-T
* Rozmiar: 4,3 cala
* Panel dotykowy lub nie: tak
* Typ dotyku: Panele dotykowe o rezystywnym układzie
* Typ wyświetlacza:
* Kolory wyświetlacza: 16,7M
* Rozdzielczość (piksele): 480 (RGB) * 272
* Kierunek widzenia: 12:00
* Układ sterowania: ST7282
* Tryb wyświetlania: Transmissive / Normalnie podczas
* Całkowity rozmiar: 105,5 ((W) × 67,2 ((H) × 3,0 ((T) mm
* Powierzchnia aktywna: 95.04 ((W) × 53.856 ((H) mm
* Światłość: 230 cd/m2
* Kontrast: 500:1
* Typ interfejsu: 24-bitowy równoległy interfejs RGB
* PIN NO.: 40pin
* Typ złącza: typ złącza
Podświetlenie tylne: 7 LED równoległe

* IF= 20mA, VF= 20,3~24,5 V
* Żywotność LED: 20000h

5. Wniosek

6Nasza usługa

(1) Jeśli konieczne jest posiadanie wsparcia technicznego w procesie rozwoju, możemy go zapewnić w każdej chwili.
(2) Dobra jakość i kredyt jest duszą naszej firmy. Przed wysyłką zagwarantujemy, że produkty zostaną przeprowadzone testy starzenia się i 100% wizualnego i elektrycznego zapisu.
(3) Gdy produkt zostanie uaktualniony, powiadomimy o tym klientów z wyprzedzeniem, a uaktualniony produkt może być całkowicie kompatybilny ze starymi.
4) Okres gwarancji produktu wynosi 12 miesięcy.

Jeśli chcesz wiedzieć więcej informacji, skontaktuj się z nami natychmiast, czekamy na komunikację i współpracę z Tobą!
