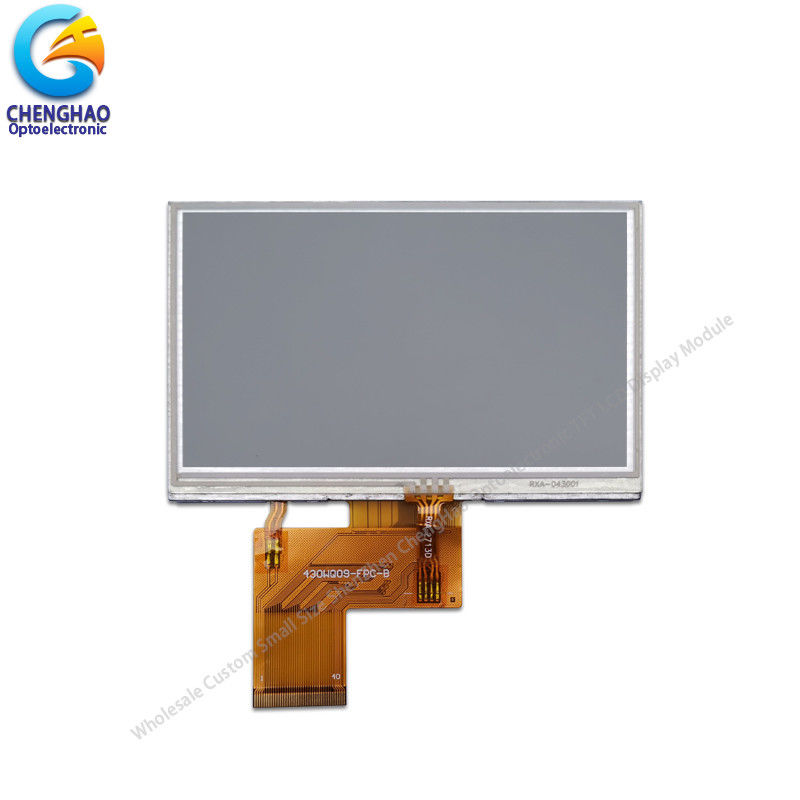

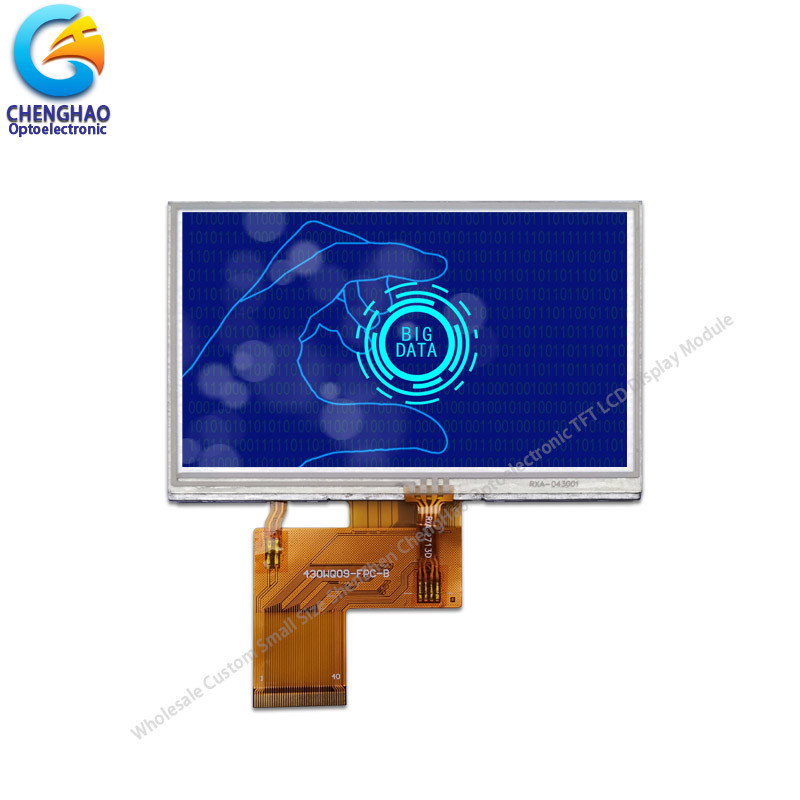

TN Transmission Resistive Lcd Touch Screen 4,3" bezhalogenowy TFT RTP

opis produktu

1Specyfikacja

2Opis.

ChengHao Display model CH430WQ09A-T to kolorowy aktywny matrycowy tranzystor z cienką warstwą (TFT) płynno-krystaliczny wyświetlacz (LCD), który wykorzystuje amorficzny krzem TFT jako urządzenie przełącznikowe.Ten model składa się z panelu LCD TFT, układ sterowania, światło tylne, paneł dotykowy i FPC.

Ten LCD TFT ma 4,3-calowy (horyzontalny ekran) diagonalnie mierzony obszar aktywnego wyświetlacza o 480*272 pikselach.

Sterownik wykorzystywany w tym projekcie to ST7282 i może wyświetlać 16,7M kolorów poprzez wejście sygnału.Sterownik jest zamontowany na szkle i połączenie za pośrednictwem FPC, w tym komponenty do napędu modułu wyświetlaniaWspiera 24-bitowy równoległy interfejs RGB

Ponadto FPC może być również dostosowywany zgodnie z wymaganiami klienta, takimi jak modyfikacja światła tylnego i struktury FPC, definicja interfejsu itp.

Zgodność z RoHS i wolny od halogenów.

3Rysunki

Uwaga:
(1) Typ wyświetlacza: 4,3-calowy TFT+RTP
(2) Kierunek widzenia: 12:00
(3) Układ LCD IC: ST7282
(4) Tryb polaryzacji: Przekaźnik/pozytywny
(5) Temperatura pracy: -20~70 °C
(6) Temperatura przechowywania: -30~80 °C
(7) Tolerancja nieoznaczania: ±0.20
(8) Ochrona: ROHS / CE

4Szybki szczegół.

* Nazwa ekranu LCD: 4.3 "Low Power LCD Display Module 24bit Parallel RGB 40Pin Resistive Touch LCD Screen
* Numer części: CH430WQ09A-T
* Rozmiar: 4,3 cala
* Z panelem dotykowym lub bez: Tak
* Typ dotyku: Panele dotykowe o rezystywnym układzie
* Typ wyświetlacza: 4,3"TFT
* Rozdzielczość (piksele): 480 (RGB) * 272
* W kierunku widzenia: 12:00
* TFT Controller IC: ST7282

* Kontur LCM: 105,5 ((W) × 67,2 ((H) × 3,0 ((T) mm

* Powierzchnia aktywna: 95,04 mm W × 53,856 mm H

* Interfejs: 24-bitowy równoległy interfejs RGB

* Temperatura pracy: -20~+70 °C

* Temperatura przechowywania: -30~+80 °C

* Światło tylne: 7 białych diod LED

* Waga: TBD g

* Tryb wyświetlania: TN / Transmission / Normalnie biały
* Światłość: 230 cd/m2
* Typ złącza: typ złącza
* IF= 20mA, VF= 20,3 ~ 24,5 V
* Żywotność LED: 20000h

5. Wniosek

6Nasza usługa

(1) Zmiana w ciągu 30 dni od wysłania produktów od nas z powodu problemów z produktami.

Mamy długotrwałą współpracę z wieloma spółkami żeglugowymi, a nasza wielkość eksportu jest duża.

(3) Przed wysyłką wszystkie towary zostaną sprawdzone i przetestowane.

(4) Zadowolenie klienta jest dla nas najważniejsze.Jeśli masz jakiekolwiek problemy lub pytania dotyczące naszej transakcji, skontaktuj się z nami e-mailem. Odpowiemy w ciągu 24 godzin.

Jeśli chcesz wiedzieć więcej informacji, skontaktuj się z nami natychmiast, czekamy na komunikację i współpracę z Tobą!

7. Często zadawane pytania

P1: Czy akceptujesz wyświetlacze i ekrany dotykowe?
Oczywiście, można dostosować FPC, podświetlenie i ekran dotykowy.

P2: Jaki rodzaj interfejsu ma Twój ekran wyświetlania?
Odpowiedź: Małe ekrany zazwyczaj obsługują SPI,MCU,RGB,MIPI. Wyświetlacze średniej wielkości zazwyczaj obsługują LVDS,MIPI,EDP. Różne specyfikacje wykorzystują różne interfejsy.

Pytanie 3: Czy używa pan capacitive touch screen czy resistive touch screen?
Mamy pojemnościowy ekran dotykowy i opór dotykowy.

P4: Jaka jest wasza polityka w zakresie próbek?
A: Jeśli mamy zapasy, możemy wziąć próbki w dowolnym momencie, jeśli nie mamy zapasów, to zajmie to trochę czasu, a następnie poczekajmy, aż materiały wrócą na próbki.Ale klient musi zapłacić opłatę za próbkę i opłatę ekspresową.

P5: Czy akceptujesz płatność 30% z góry?
A: Tak, mamy. Możemy zacząć przygotowywać towary po otrzymaniu 30% płatności, i wysłać je po otrzymaniu reszty 70% płatności.

P6: Jakie warunki płatności akceptujesz?
A: Akceptujemy PayPal, T/T, Western Union, Wechat, Alipay, w gotówce (RMB lub USD).
