4Mały ekran dotykowy LCD o rozdzielczości 10 pinów 480 * 272 rozdzielczość z Gt911 Ctp Ic

opis produktu

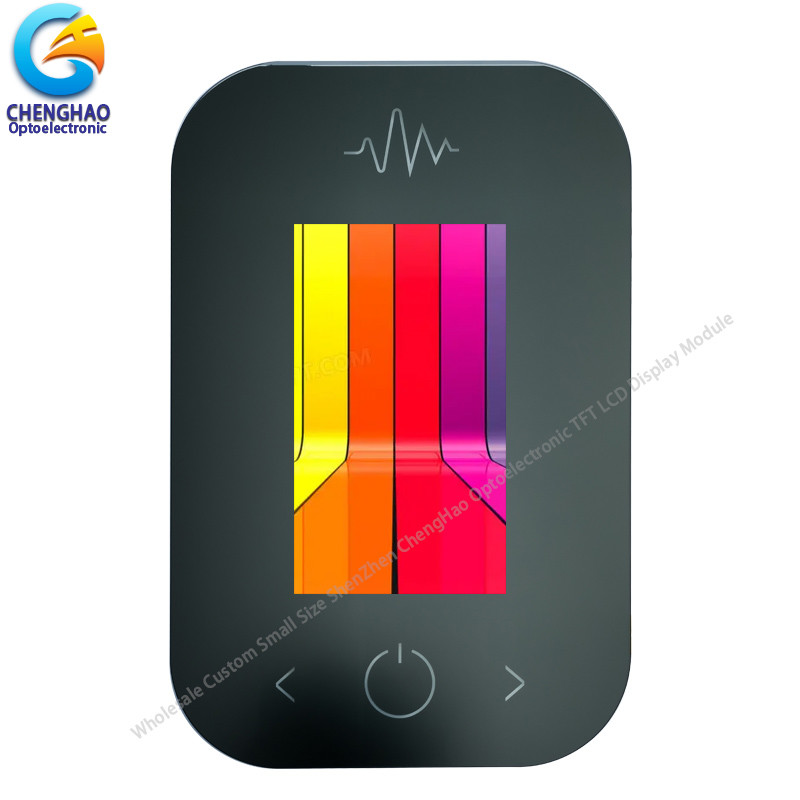

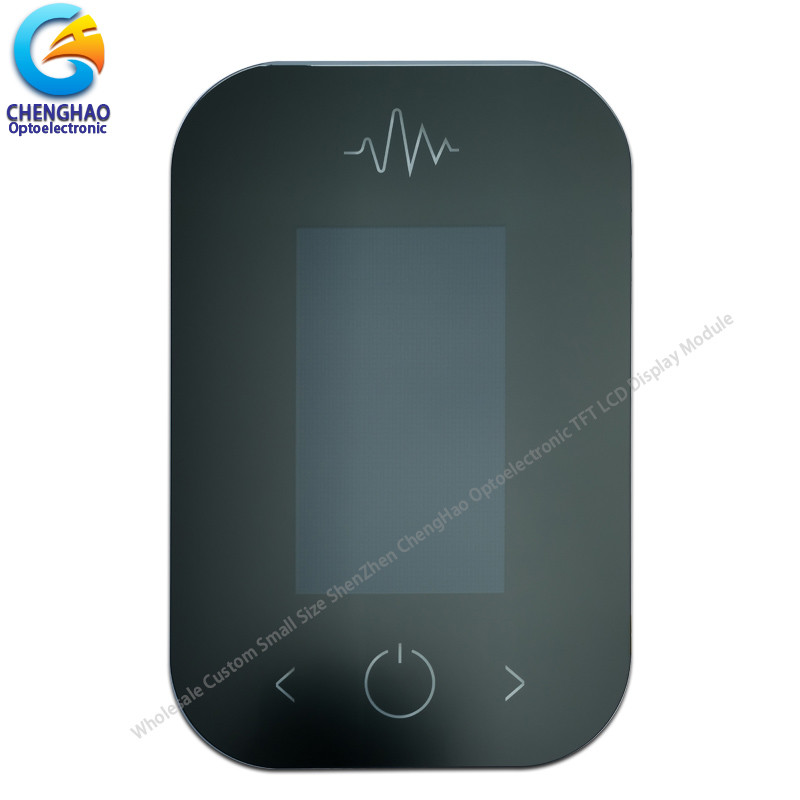

4.3 Inch Tft LCD Wholesale 10 Pin 480*272 rozdzielczość Ekran dotykowy Z GT911 CTP IC

1Specyfikacja

2Opis.

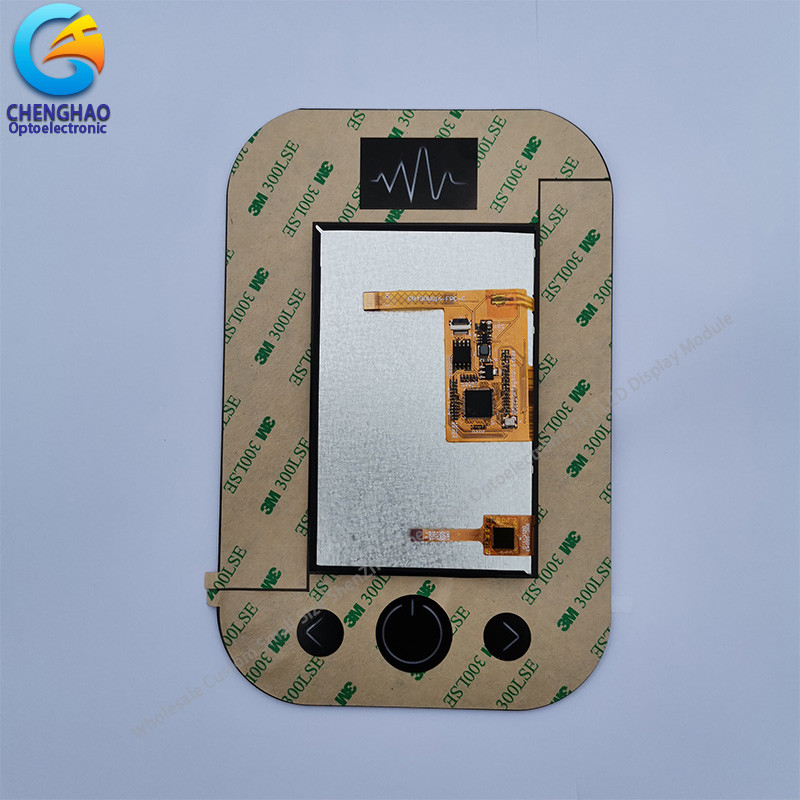

ChengHao Display model CH430WQ16A-CTC to kolorowy aktywny matrycowy tranzystor z cienką warstwą folii (TFT) wyświetlacz ciekłych kryształów (LCD), który wykorzystuje amorficzny krzemowy TFT jako urządzenie przełączania.Ten model składa się z panelu LCD TFT, układ sterowania, światło tylne, pojemnościowy panel dotykowy i FPC.
Ten LCD TFT ma 4,3-calowy (ekran krajobrazowy) diagonalnie zmierzony obszar aktywnego wyświetlacza o rozdzielczości 480x272.
IC sterownika TFT i IC sterownika CTP stosowane w tym projekcie to odpowiednio LT7680 i GT911.Sterownik jest zamontowany na szkle i połączenie za pośrednictwem FPC, w tym komponenty do napędu modułu wyświetlaniaWspiera SPI interfejs.
Ponadto FPC może być również dostosowywany zgodnie z wymaganiami klienta, takimi jak modyfikacja struktury światła tylnego i CTP, definicja interfejsu itp.
Zgodność z RoHS i wolny od halogenów.

3Rysunki

Uwaga:
(1) Rodzaj wyświetlacza: 4,3" LCD
(2) Kierunek widzenia: 80/80/80/80
(3) Układ napędowy LCD IC: LT7680
(4) Polaryzator: IPS / Transmissive / Normalnie czarny
(5) Temperatura pracy: -20~70 °C
(6) Temperatura przechowywania: -30~80 °C
(7) Tolerancja nieoznaczania: ±0.20
(8) Ochrona: ROHS

4- Qucik szczegóły.

* Nazwa ekranu LCD: 4,3 cala Tft LCD Wholesale 10 Pin 480 * 272 rozdzielczość ekran dotykowy z GT911 CTP IC
* Numer części: CH430WQ16A-CTC
* Rozmiar: 4,3 cala
* Panel dotykowy typu: Panel dotykowy pojemnościowy
* Typ wyświetlacza: 4,3"TFT
* Kolory wyświetlacza: 16.7M / 262k / 65k (opcjonalnie)
* Rozdzielczość (w pikselach): 480*272 cd/m2
* Kierunek widzenia: 80/80/80/80
* IC sterownika TFT: LT7680

* IC sterownika CTP: GT911
* Tryb wyświetlania: nadajnik / zwykle czarny / IPS
* Całkowity rozmiar: 183,53 ((W) × 119,4 ((H) × 5,65 ((T) mm
* Powierzchnia aktywna: 295,04 (W) × 53,86 (H) mm
* Światłość: 300 cd/m2
* Kontrast: 800: 1
* Typ interfejsu: SPI
* Numer szpilki: 10 szpilek
* Odległość szpilki: 0,5 mm
* Podświetlenie: 300 cd/m2

* TP UWAGA:
1. Szklane soczewki+ITO Szkło+FPC+klej
Szklane soczewki10,8 mm
Czujnik szklany:0.55mm
IC:GT911
2.Napięcie robocze:2.8V-3.3V
3Przekaźność: ≥ 87%
4.Twardota pokrywy: 6H

* TEMP Działania: -20°C~+70°C
* Czas przechowywania: -30°C~+80°C
* Tolerancja nieoznaczania: ±0.20
* Zmiany dotyczące ochrony środowiska: RoHS

5. Wniosek

6Nasza usługa

1Jeśli będziecie potrzebować wsparcia technicznego w procesie rozwoju, możemy to zrobić w każdej chwili.
2Przed wysyłką, zagwarantujemy, że produkty zostaną przeprowadzone testy starzenia i 100% wizualne i elektryczne.
3Gdy produkt zostanie uaktualniony, poinformujemy o tym klientów z wyprzedzeniem, a produkt uaktualniony może być całkowicie kompatybilny ze starymi.
4Okres gwarancji produktu wynosi 12 miesięcy.
