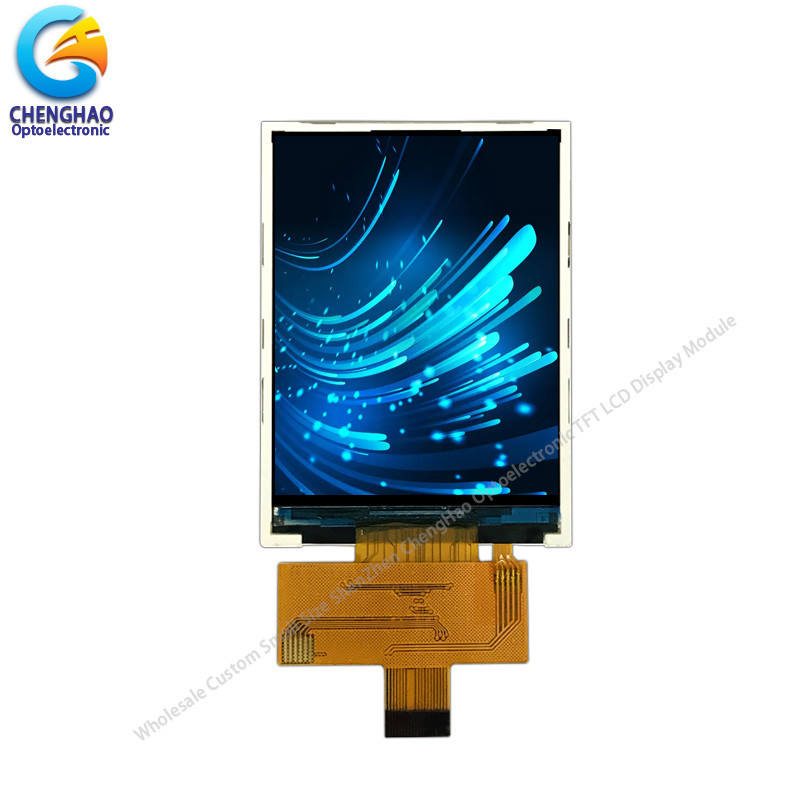

240X320 Kolorowy moduł wyświetlacza LCD 20 pinów Interfejs MIPI 2,8" Ekran TFT LCD

opis produktu

240*320 Kolorowy LCD Moduł wyświetlania 20 Pin MIPI Interfejs 2.8" Tft

1Specyfikacja kolorowego modułu LCD

2. Opis małego modułu wyświetlacza LCD

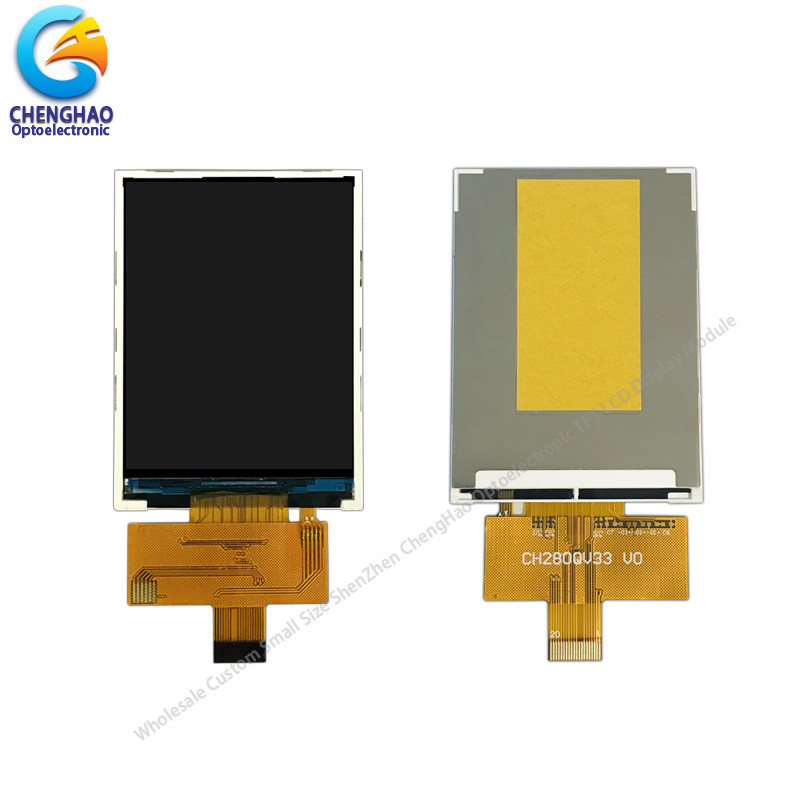

ChengHao Display model CH280QV33A to kolorowy aktywny matrycowy tranzystor cienkiego filmu (TFT) płynno-kryształowy wyświetlacz (LCD), który wykorzystuje amorficzny krzem TFT jako urządzenie przełącznikowe.Ten model składa się z panelu LCD TFT, układu napędowego, światła tylnego i FPC.

Ten TFT LCD ma 2,8 cala (portret) diagonalnie zmierzony obszar aktywnego wyświetlacza z rozdzielczością 240 ((RGB) * 320 kropek.Co sprawia, że jest on dostarczany z 70/70/70 /70 Wszystkie kierunki widzenia . IC sterownika wykorzystany w tym projekcie to JD9852 i może wyświetlać kolory 262K / 65K (opcjonalnie) za pomocą sygnału RGB.IC sterownika jest zamontowany na szkle i połączenie poprzez FPC, w tym komponenty do sterowania modułem wyświetlaniaWspiera interfejs MIPI.

Ponadto FPC może być również dostosowywany zgodnie z wymaganiami klienta, takimi jak modyfikacja światła tylnego i definicja interfejsu itp.

Zgodność z RoHS i wolny od halogenów.

3rysunki modułu graficznego LCD

Uwaga:
(1) Rodzaj wyświetlacza: 2,8" Tft
(2) Kierunek widzenia: Wszystkie
(3) Układ LCD IC: JD9852
(4) Polaryzator: IPS / Transmisja / Normalnie czarny
(5) Temperatura pracy: -20~70 °C
(6) Temperatura przechowywania: -30~80 °C
(7) Tolerancja nieoznaczania: ±0.20
(8) Ochrona: ROHS

4. Szybki szczegół o wyświetlaczu TFT LCD

* Nazwa ekranu LCD: 240*320 Kolorowy moduł wyświetlacza LCD 20 pin Interfejs MIPI 2,8 " Tft ekran LCD
* Numer części: CH280QV33A
* Rozmiar: 2,8"
* Wsparcie typu dotykowego: pojemnościowy lub rezystywny panel dotykowy
* Typ wyświetlacza: 2.8"TFT
* Kolory wyświetlacza: 65K / 262K (opcjonalnie)
* Rozdzielczość (w pikselach): 240*320
* kierunek widzenia: wszystkie
* Układ sterowania: JD9852
* Tryb wyświetlania: IPS/Przekaźnik/Normalnie czarny
* Ogólny rozmiar: 50,0*69,2*2,35 mm
* Obszar aktywny: 43,2*57,6 mm
* Światłość: 300 nitów
* Kontrast: 800:1
* Typ interfejsu: MIPI
* Numer szpilki: 20 szpilek
* Przesunięcie szpilki: 0,35 mm
* Typ podłącza: podłączacz
* Typ podświetlenia: 4 LED Równolegle
Jeżeli = 60mA, Vf = 3,0~3,3V
* Żywotność LED: 20000h

5Zastosowanie modułu ekranu LCD

Nasze produkty są stosowane w szerokim zakresie zastosowań, takich jak sprzęt elektroniczny, sprzęt medyczny, sprzęt przemysłowy i inteligentny dom.

6Nasza zaleta.

(1) Całkowicie / pół-automatyczna linia produkcyjna zapewnia najlepszą jakość.

(2) Zaprojektowanie na zamówienie, może spełniać specjalnie Twoje potrzeby.

(3) Szybka dostawa, około 20 dni

(4) Próbki dostępne na żądanie; Małe zamówienia MOQ mogą być negocjowane.

(5) Zapewnić najlepszą usługę przedsprzedażną i posprzedażną.
