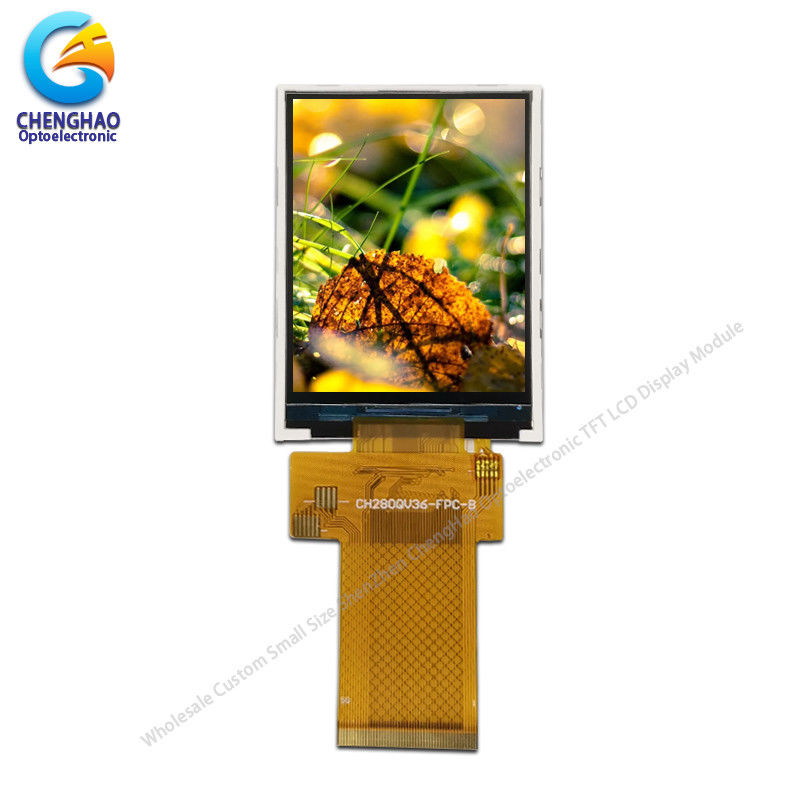

2.8" Ekran IPS 50 Pin 4 Line 8 Bit SPI Moduł LCD Z ILI9341 Driver IC

opis produktu

2.8" Ips Wyświetlacz szeroki ekran Temp 50 Pin 4 Line 8 Bit SPI Lcd Module With ILI9341 Driver IC

1Specyfikacja ekranu LCD przemysłowego

2Opis monitora LCD przemysłowego
* (TFT) wyświetlacz ciekłych kryształów (LCD), który wykorzystuje TFT z amorficznego krzemu jako urządzenie przełącznikowe.
* Ten moduł ekranu LCD ma 2,8 cala (ekran portretowy) diagonalnie zmierzony obszar aktywnego wyświetlacza z rozdzielczością 240*320 kropek.co sprawia, że jasność podświetlenia osiąga 300 nitówSterownik wykorzystywany w tym projekcie to ILI9341 i może wyświetlać kolory 262K / 65K za pomocą sygnału RGB.Sterownik jest zamontowany na szkle i połączenie za pośrednictwem FPC, w tym komponenty do napędu modułu wyświetlania. Wspierane są następujące interfejsy:
(1) SPI
(2) Interfejs systemu serii 8080
(3) Interfejs SPI + RGB
Ponadto FPC może być również dostosowywany zgodnie z wymaganiami klienta, takimi jak modyfikacja światła tylnego i definicja interfejsu itp.
Zgodność z RoHS i wolny od halogenów.

3Rysunki panelu przemysłowego LCD

Uwaga:
(1) Typ wyświetlacza: 2.8"TFT
(2) Kierunek widzenia: wszystkie kierunki widzenia
(3) Układ napędowy LCD IC: ILI9341V
(4) Polaryzator: IPS / Transmisja / Normalnie Blcak
(5) Temperatura pracy: -20~70 °C
(6) Temperatura przechowywania: -30~80 °C
(7) Tolerancja nieoznaczania: ±0.20
(8) Ochrona: ROHS




4Szybki szczegół przemysłowego monitora LCD


* Nazwa ekranu LCD: 2,8 " Ips Display Wide Temp 50 Pin 4 Line 8 Bit SPI Lcd Module With ILI9341 Driver IC
* Numer części: CH280QV36A
* Rozmiar: 2,8 cala
* Z panelem dotykowym lub bez: Nie
* Wsparcie typu dotykowego: CTP lub RTP
* Typ wyświetlacza: 2,8" Tft
* Arrywa filtrów kolorów: pas pionowy RGB
* Kolory wyświetlacza: 65K / 262K (opcjonalnie)
* Rozdzielczość: 240*320 kropek
* Kierunek widzenia: Wszystkie kierunki widzenia
* Kontroler IC: ILI9341
* Tryb wyświetlania: IPS / Transmission / Normalnie czarny
* Całkowity rozmiar: 50,0×69,2×2,35 mm
* Obszar aktywny: 43,2 × 57,6 mm
* Światłość: 300 Nit
* Kontrast: 800:1
* Typ interfejsu:
Interfejs SPI
Interfejs systemu serii 8080
Interfejs RGB
* Numer szpilki: 50
* Odległość szpilki: 0,18 × 0,18 mm
* Typ podłącza: podłączacz
* Typ podświetlenia: 4 białe diody LED w równoległości
* Żywotność LED: 20000h
* Masa: TBD g
* Temperatura pracy: -20~+70 °C
* Temperatura przechowywania: -30~+80 °C

5Zastosowanie przemysłowych ekranów LCD

* Produkty są szeroko stosowane w komunikacji ogólnej, sprzęcie gospodarstwa domowego, kontroli przemysłowej, medycynie
urządzenia, maszyny POS, instrumenty, nawigacja GPS, ramki cyfrowe, komputery internetowe, finansowe
elektronika, elektronika komunikacyjna, elektronika użytkowa, urządzenia informacyjne, kultura, edukacja,
sport i rozrywka i inne dziedziny.
* Akceptacja ODM/OEM Różne tryby wyświetlania LCD z różnym kolorem i zakresem temperatury podświetlenia






6. Postanowienia ogólne

Q1: Czy jest pan producentem?
A: Tak, jesteśmy producentem.
P2: Jak długi jest czas dostawy?
A: Zwykle 3-5 dni roboczych po zapłaceniu; Zamówienia specjalne, czas dostawy jest negocjowalny.
P3: Jeśli produkty nie mogą działać po otrzymaniu, co powinienem zrobić?
Odp.: Zastąpimy nowe przedmioty dla Ciebie natychmiast, a następnie dokładamy oceny kwestii.
Q4: Czy akceptujesz projekt OEM?
A: Tak, możemy zaprojektować według Twoich wymagań, MOQ zazwyczaj 100-1000.
P5: Czy akceptujesz płatność 30% z góry?
A: Tak, mamy. Możemy zacząć przygotowywać towary po otrzymaniu 30% płatności, i wysłać je po otrzymaniu reszty 70% płatności.
P6: Jakie warunki płatności akceptujesz?
A: Akceptujemy PayPal, T/T, Western Union, Wechat, Alipay, w gotówce (RMB lub USD).
