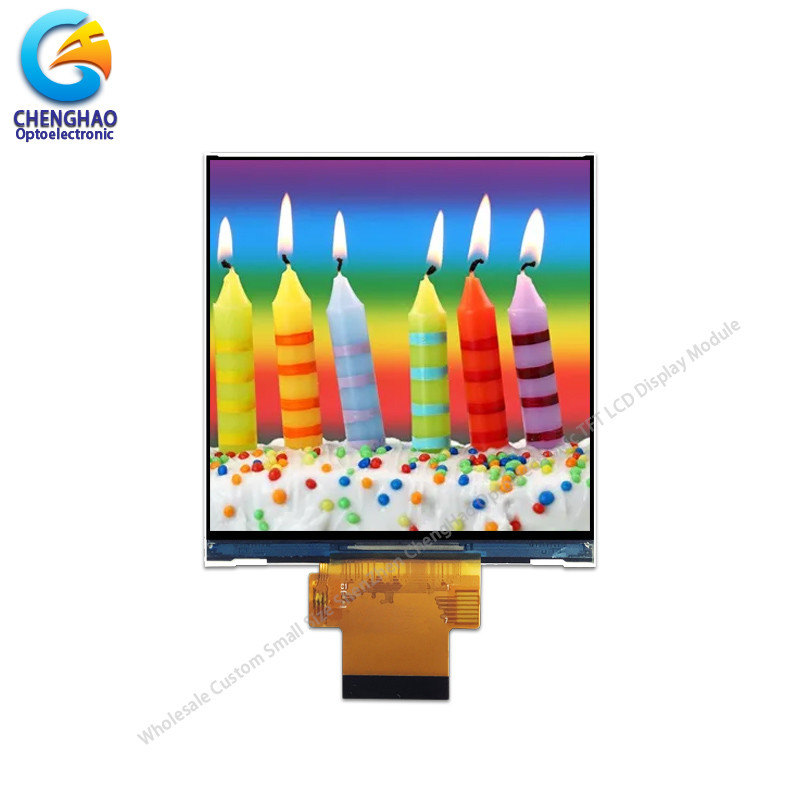

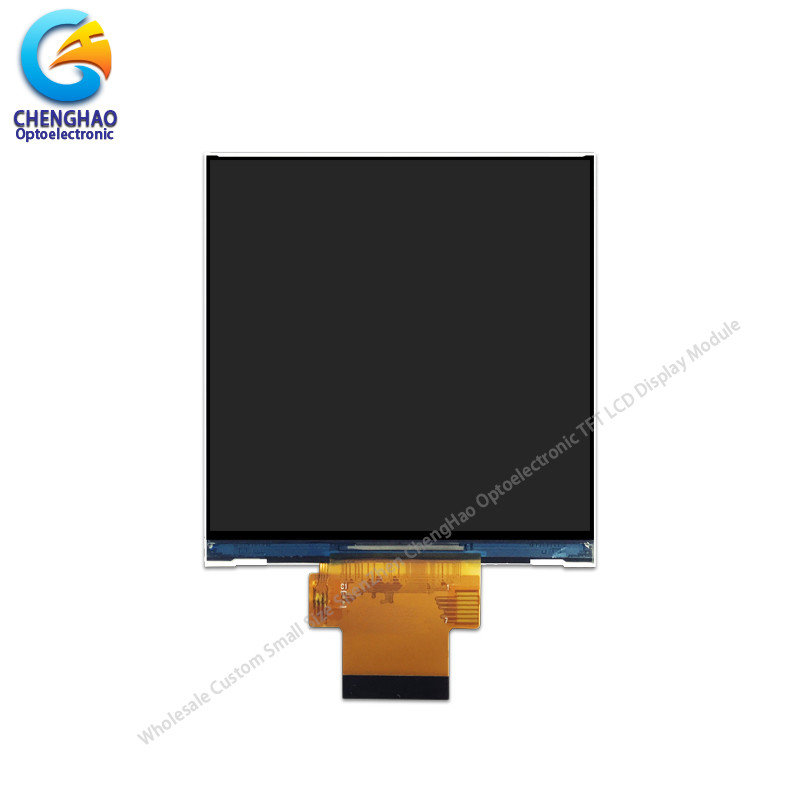

480X480 Kwadratowy wyświetlacz LCD 3,95 cali Moduł wyświetlacza LCD z ST7701

opis produktu

480*480 Kwadratowy wyświetlacz 3,95 cali Negatywny wyświetlacz LCD z ST7701

1Specyfikacja monitora Tft LCD

2. Opis ekranu Tft LCD

ChengHao Display model CH400WV19A to kolorowy aktywny matrycowy tranzystor z cienką warstwą (TFT) płynno-kryształowy wyświetlacz (LCD), który wykorzystuje amorficzny krzem TFT jako urządzenie przełącznikowe.Ten model składa się z panelu LCD TFT, układu napędowego, światła tylnego i FPC.

Ten moduł ekranu Tft ma 3,95 (ekran kwadratowy) cala diagonalnie zmierzony aktywny obszar wyświetlania z 480 * 480 rozdzielczość.,ST7701 jest używany jako sterownik IC tego modułu, wyświetlacz TFT może wyświetlać kolory 16,7M/262K/65K poprzez wprowadzanie sygnałów RGB do sterownika IC.Jednostka podświetlenia zawiera 8 sztuk podczas LED, dzięki czemu jasność podświetlenia Tft Screen Module może osiągnąć 350 cd/m2.

Ponadto FPC może być również dostosowywany zgodnie z wymaganiami klienta, takimi jak modyfikacja światła tylnego i definicja interfejsu itp.

Zgodność z RoHS i wolny od halogenów.

3. Rysunki Tft Display Module

Uwaga:
(1) Typ wyświetlacza: 3,95"TFT
(2) Kierunek widzenia: wszystkie
(3) Układ LCD IC: ST7701s
(4) Polaryzator: IPS / Transmisja / Normalnie Blcak
(5) Temperatura pracy: -20~70 °C
(6) Temperatura przechowywania: -30~80 °C
(7) Tolerancja nieoznaczania: ±0.20
(8) Ochrona: ROHS

4. Szybki szczegół modułu wyświetlania Tft

* Nazwa LCD: 480*480 Kwadratowy wyświetlacz 3.95 cali Negatywny wyświetlacz LCD Z ST7701
* Numer części: CH400WV19A
* Rozmiar: 3,95"

* Z panelem dotykowym lub bez: Nie
* Rodzaj panelu dotykowego wspierającego: Panel dotykowy pojemnościowy lub rezystywny
* Typ wyświetlacza: 3,95 cala TFT

*Zestaw filtrów kolorów: pas pionowy RGB
* Kolory ekranu: 65K / 262K / 16.7M (opcjonalnie)
* Rozdzielczość (w pikselach): 480*480
* kierunek widzenia: wszystkie
* Układ sterowania: ST7701
* Tryb wyświetlania:IPS / Przekaz / Zazwyczaj czarny
* Ogólny rozmiar: 74,83*78,98*1,98 mm
* Obszar aktywny: 71,856*70,176 mm
* Światłość: 350 cd/m2
* Kontrast: 800:1
* Typ interfejsu: SPI+RGB
* Numer szpilki: 40
* Przesunięcie szpilki: 0,35 mm
* Typ podłącza: podłączacz
* Typ podświetlenia: 8Białe diody LED równoległe
* Żywotność LED: 20000h

* Temperatura pracy: -20~+70 °C

* Temperatura przechowywania: -30~+80 °C

5Zastosowanie TFT SPI Display

6Nasza usługa

1Jeśli będziecie potrzebować wsparcia technicznego w procesie rozwoju, możemy to zrobić w każdej chwili.
2Przed wysyłką, zagwarantujemy, że produkty zostaną przeprowadzone testy starzenia i 100% wizualne i elektryczne.
3Gdy produkt zostanie uaktualniony, poinformujemy o tym klientów z wyprzedzeniem, a produkt uaktualniony może być całkowicie kompatybilny ze starymi.
4Okres gwarancji produktu wynosi 12 miesięcy.
