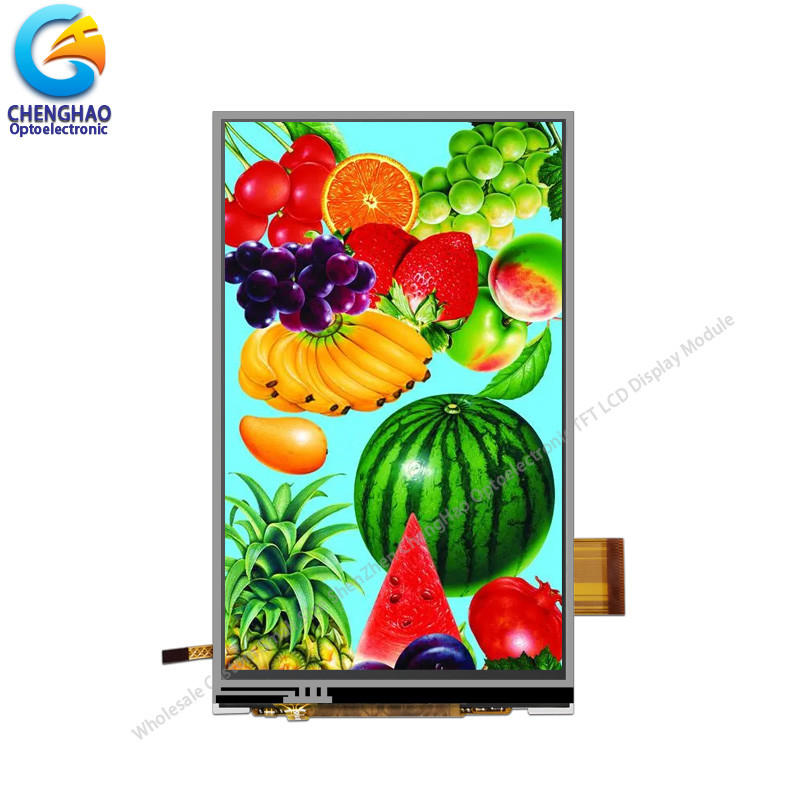

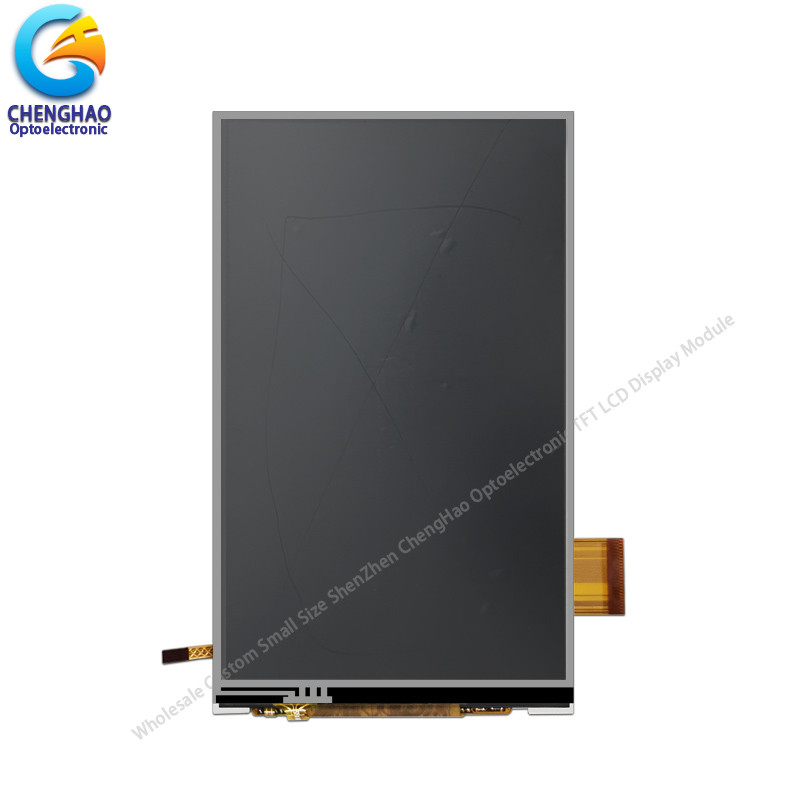

Moduł wyświetlania 5" LCD z rezystywnym ekranem dotykowym 480x854 kropki 400nits Podświetlenie

opis produktu

Moduł wyświetlacza dotykowego o pojemności 5 cali z interfejsem systemu 8080 8 / 16 bit

1Specyfikacja 5-calowego ekranu LCD

2. Opis Ips Pojemnościowy ekran dotykowy

ChengHao Display model CH500FW11 -T to kolorowy aktywny matrycowy tranzystor cienkiej folii (TFT) płynno-krystaliczny wyświetlacz (LCD), który wykorzystuje amorficzny krzemowy TFT jako urządzenie przełącznikowe.Ten model składa się z panelu LCD TFT, układ sterowania, światło tylne, paneł dotykowy i FPC.

Ten LCD TFT ma diagonalnie zmierzoną aktywną powierzchnię wyświetlania o przekątnej 5 cali (ekran pionowy) o rozdzielczości 480*3 ((RGB) *854 kropek.

Sterownik wykorzystany w tym projekcie to NT35510 i może wyświetlać 16M kolorów przez 24-bitowe wejście sygnału RGB.Sterownik jest zamontowany na szkle i połączenie za pośrednictwem FPC, w tym komponenty do napędu modułu wyświetlaniaW zestawie podświetlenia znajduje się 12 białych świateł LED, które są źródłem światła, dzięki któremu jasność ekranu osiąga 400 cd/m2.moduł jest zainstalowany z rezystywnym panelem dotykowym, który obsługuje interfejs systemowy 8/16-bitowy 8080 i obsługuje interfejs multi-touch:

Ponadto FPC może być również dostosowywany zgodnie z wymaganiami klienta, takimi jak modyfikacja struktury podświetlenia i RTP, definicja interfejsu itp.

Zgodność z RoHS i wolny od halogenów.

3. Rysunki wyświetlacza dotykowego Ips

Uwaga:
(1) Typ wyświetlacza: 5"TFT+RTP
(2) Kierunek widzenia: Wszystkie kąty widzenia
(3) Układ LCD IC: NT35510
(4) Polaryzator: IPS / Transmisja / Normalnie Blcak
(5) Temperatura pracy: -20~70 °C
(6) Temperatura przechowywania: -30~80 °C
(7) Tolerancja nieoznaczania: ±0.20
(8) Ochrona: ROHS

4Szybki szczegół panelu lcd Ips

* Nazwa ekranu LCD: 5-calowy rezystywny moduł wyświetlacza dotykowego z 8 / 16-bitowym interfejsem systemu 8080
* Numer części: CH500FW11-T
* Rozmiar: 5 cali

* Z panelem dotykowym lub bez: Tak
* Rodzaj panelu dotykowego: paneł dotykowy rezystywny
* Typ wyświetlacza: 5" Tft

*Zestaw filtrów kolorów: pas pionowy RGB
* Kolory wyświetlacza: 16,7 M
* Rozdzielczość (w pikselach): 480*854 kropki
* Kierunek widzenia: Wszystkie kierunki widzenia

* Układ sterowania: NT35510
* Tryb wyświetlania:IPS / Przekaz / Zazwyczaj czarny
* Ogólny rozmiar: 66,76 ((W) * 120,05 ((H) * 3,2 ((T) mm
* Powierzchnia aktywna: 61,631 ((W) * 109,653 ((H) mm
* Światłość: 400 NIt
* Kontrast: 800:1
* Typ interfejsu: interfejs systemu

* Numer szpilki: 51
* Typ podświetlenia: 12Biała dioda LED

*Masa: TBD g

* Temperatura pracy: -20~+70 °C

* Temperatura przechowywania: -30~+80 °C

5Zastosowanie wyświetlacza IPS TFT

6. Często zadawane pytania

P1: Czy akceptujesz wyświetlacze i ekrany dotykowe?
Oczywiście, można dostosować FPC, podświetlenie i ekran dotykowy.

P2: Jaki rodzaj interfejsu ma Twój ekran wyświetlania?
Odpowiedź: Małe ekrany zazwyczaj obsługują SPI,MCU,RGB,MIPI. Wyświetlacze średniej wielkości zazwyczaj obsługują LVDS,MIPI,EDP. Różne specyfikacje wykorzystują różne interfejsy.

Pytanie 3: Czy używa pan capacitive touch screen czy resistive touch screen?
Mamy pojemnościowy ekran dotykowy i opór dotykowy.

P4: Jaka jest wasza polityka w zakresie próbek?
A: Jeśli mamy zapasy, możemy wziąć próbki w dowolnym momencie, jeśli nie mamy zapasów, to zajmie to trochę czasu, a następnie poczekajmy, aż materiały wrócą na próbki.Ale klient musi zapłacić opłatę za próbkę i opłatę ekspresową.

Q5: Jak długi jest czas realizacji masowej produkcji?
A: Produkcja masowa zajmuje około 20-45 dni roboczych, w zależności od modelu i ilości zamówienia.
