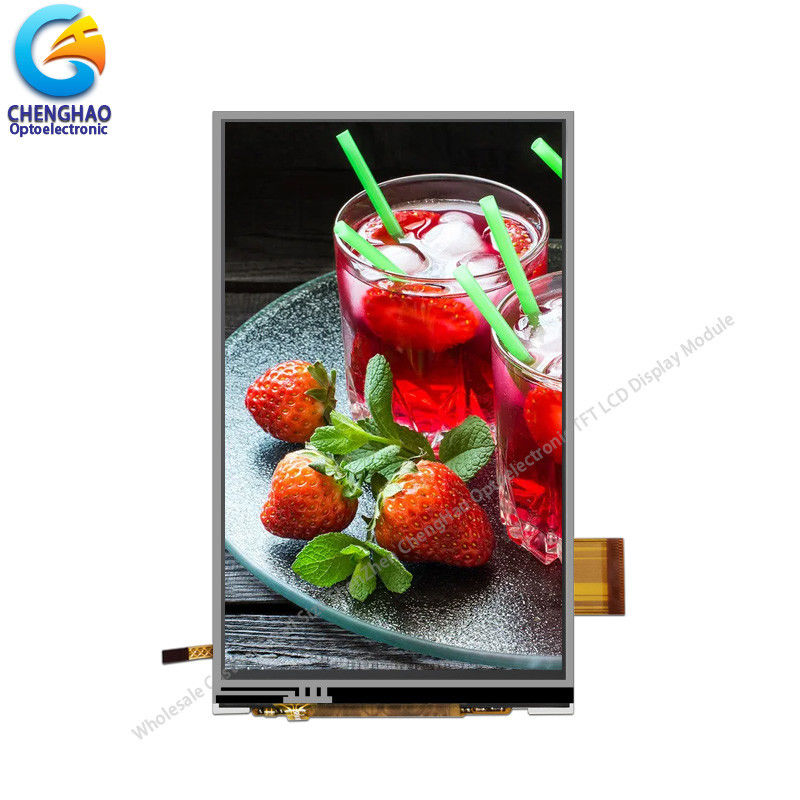

IPS Transmissive LCD Touch Screen Display 5.0" TFT RTP z NT35510 sterownikiem IC

opis produktu

5.0 cali ekran dotykowy LCD 480*854 rozdzielczość Z NT35510 sterownikiem LCD IC

1Specyfikacja monitora LCD dotykowego

2. Opis panelu wyświetlacza ekranu dotykowego

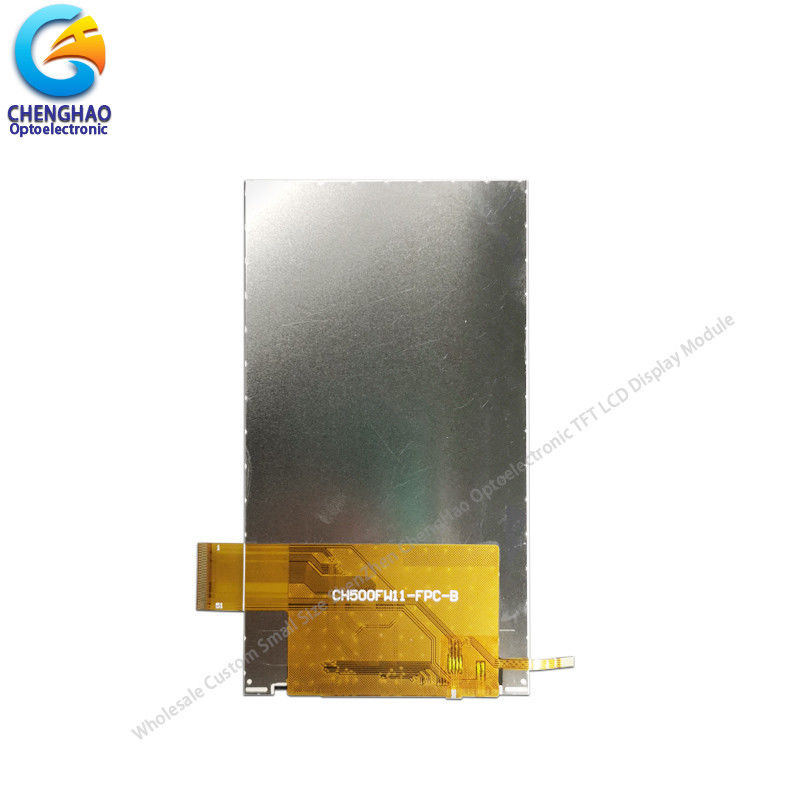

ChengHao Display model CH500FW11 -T to kolorowy aktywny matrycowy tranzystor cienkiej folii (TFT) płynno-krystaliczny wyświetlacz (LCD), który wykorzystuje amorficzny krzemowy TFT jako urządzenie przełącznikowe.Ten model składa się z panelu LCD TFT, układ sterowania, światło tylne, paneł dotykowy i FPC.

Ten LCD TFT ma diagonalnie zmierzoną aktywną powierzchnię wyświetlania o przekątnej 5 cali (ekran pionowy) o rozdzielczości 480*3 ((RGB) *854 kropek.

Sterownik wykorzystany w tym projekcie to NT35510 i może wyświetlać 16M kolorów przez 24-bitowe wejście sygnału RGB.Sterownik jest zamontowany na szkle i połączenie za pośrednictwem FPC, w tym komponenty do napędu modułu wyświetlaniaWspiera 8 / 16 bit 8080 interfejs systemu.

Ponadto FPC może być również dostosowywany zgodnie z wymaganiami klienta, takimi jak modyfikacja struktury podświetlenia i RTP, definicja interfejsu itp.

Zgodność z RoHS i wolny od halogenów.

3. Rysunki małych ekranów dotykowych

Uwaga:
(1) Typ wyświetlacza: 5"TFT+RTP
(2) Kierunek widzenia: Wszystkie kąty widzenia
(3) Układ LCD IC: NT35510
(4) Polaryzator: IPS / Transmisja / Normalnie Blcak
(5) Temperatura pracy: -20~70 °C
(6) Temperatura przechowywania: -30~80 °C
(7) Tolerancja nieoznaczania: ±0.20
(8) Ochrona: ROHS



4. Szybki szczegół o LCD pojemnościowy ekran dotykowy


* Nazwa ekranu LCD: 5,0 cali LCD Touch Screen Display 480 * 854 rozdzielczość Z NT35510 Lcd Driver IC
* Numer części: CH500FW11-T
* Rozmiar: 5 cali

* Z panelem dotykowym lub bez: Tak
* Typ panelu dotykowego: RTP
* Typ wyświetlacza: 5,0-calowy TFT

*Zestaw filtrów kolorów: pas pionowy RGB
* Kolory wyświetlacza: 16,7M (opcjonalnie)
* Rozdzielczość (w pikselach): 480*854
* Kierunek widzenia: Wszystkie kierunki widzenia
* Układ sterowania: NT35510
* Tryb wyświetlania:IPS / Przekaz / Zazwyczaj czarny
* Ogólny rozmiar: 66,76*120,05*3,2 mm
* Obszar aktywny: 61,631*109,653 mm
* Światłość: 400 cd/m2
* Kontrast: 800:1
* Typ interfejsu: 8/16-bitowy interfejs systemowy 8080

* Numer szpilki: 51
* Typ podświetlenia: 12Białe diody LED równoległe

* Temperatura pracy: -20~+70 °C

* Temperatura przechowywania: -30~+80 °C


5Zastosowanie ekranu dotykowego IPS LCD









Q1: Czy jest pan producentem?
A: Tak, jesteśmy producentem.
P2: Jak długi jest czas dostawy?
A: Zwykle 3-5 dni roboczych po zapłaceniu; Zamówienia specjalne, czas dostawy jest negocjowalny.
P3: Jeśli produkty nie mogą działać po otrzymaniu, co powinienem zrobić?
Odp.: Zastąpimy nowe przedmioty dla Ciebie natychmiast, a następnie dokładamy oceny kwestii.
Q4: Czy akceptujesz projekt OEM?
A: Tak, możemy zaprojektować według Twoich wymagań, MOQ zazwyczaj 100-1000.
P5: Czy akceptujesz płatność 30% z góry?
A: Tak, mamy. Możemy zacząć przygotowywać towary po otrzymaniu 30% płatności, i wysłać je po otrzymaniu reszty 70% płatności.
P6: Jakie warunki płatności akceptujesz?
A: Akceptujemy PayPal, T/T, Western Union, Wechat, Alipay, w gotówce (RMB lub USD).
