opis produktu

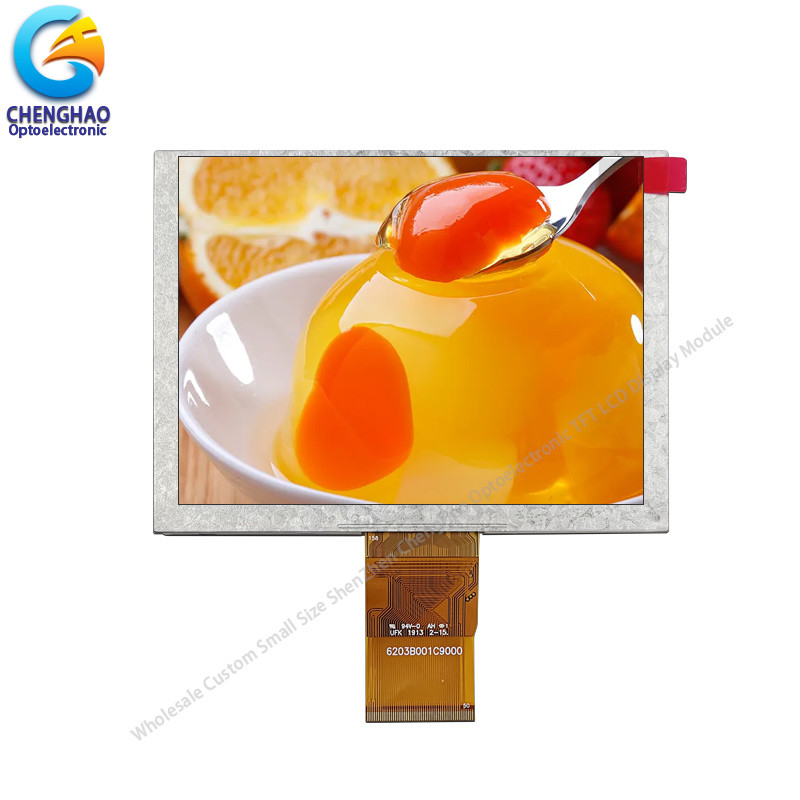

5-calowy moduł wyświetlacza LCD 640*480 rozdzielczość szeroka temperatura kolorowy panel LCD
1Specyfikacja kolorowego wyświetlacza Tft
| Pozycja |
Wartości standardowe |
Jednostki |
| Rodzaj LCD |
5.0 TFT |
- Tak. |
| Układ kropek |
640*3 ((RGB) * 480 |
kropki |
| Rozmiar modułu |
117.65 ((W)×88.43 ((H)×5.7 ((T)
|
mm |
| Obszar aktywny |
101.57 ((W)×76.18 ((H)
|
mm |
| Wskazówka |
0.159 W)×0.159 H
|
mm |
| Temperatura pracy |
- 20 ~ + 70 |
°C |
| Temperatura przechowywania |
- 30 ~ + 80 |
°C |
| Światło tylne |
15 Biała dioda LED |
- Tak. |
| Waga |
TBD |
g |
2. Opis modulu LCD

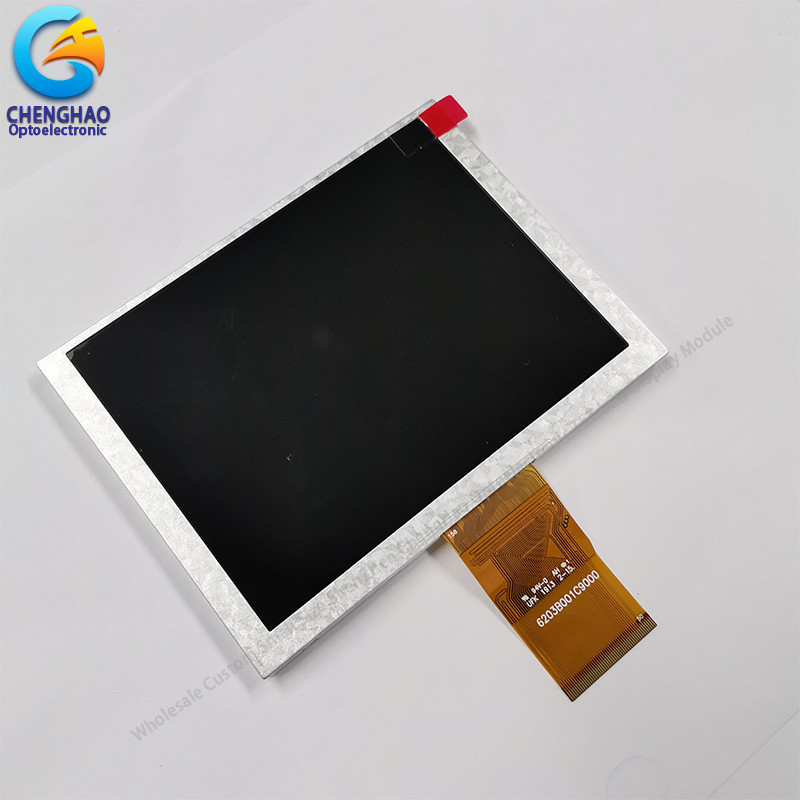

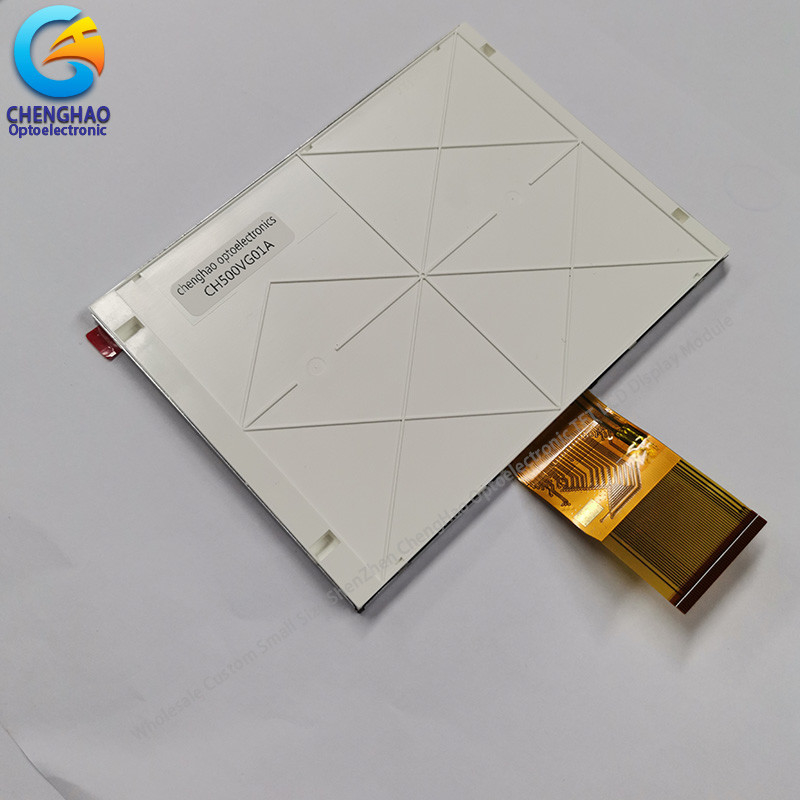

ChengHao Display model CH500VG01A to kolorowy aktywny matrycowy tranzystor z cienką warstwą (TFT) płynno-krystaliczny wyświetlacz (LCD), który wykorzystuje amorficzny krzemowy TFT jako urządzenie przełącznikowe.Ten model składa się z panelu LCD TFT, układu napędowego, światła tylnego i FPC.
Ten LCD TFT ma diagonalnie zmierzoną aktywną powierzchnię wyświetlania 5 cali (ekran krajobrazowy) o rozdzielczości 640*3 ((RGB) *480 (640 poziomych x 480 pixelów pionowych).
Sterownik wykorzystywany w tym projekcie może wyświetlać 16M kolorów przez 24-bitowe wejście sygnału RGB i jest zamontowany na szkle, połączenie za pośrednictwem FPC, w tym komponenty do sterowania modułem wyświetlania.Wsparcie24-bitowy równoległy interfejs RGBInterfejs.
Ponadto FPC może być również dostosowywany zgodnie z wymaganiami klienta, takimi jak modyfikacja światła tylnego i definicja interfejsu itp.
Zgodność z RoHS i wolny od halogenów.
3. Rysunki niestandardowego wyświetlacza TFT
Uwaga:
(1) Typ wyświetlacza: 5,0" TFT
(2) Kierunek widzenia:Dwanaście.
(3) Tryb polaryzacji:TN / Przekaźnik / Zazwyczaj biały
(4) Temperatura pracy: -20~70 °C
(5) Temperatura przechowywania: -30~80 °C
(6) Tolerancja nieoznaczania: ±0.20
(8) Ochrona: ROHS
(9)Kolorowe układy pikseli: pionowy pas RGB
4. Szybki szczegół Tft LCD Display Module
* Nazwa LCD: 5 cali LCD Display Module 640*480 Rozdzielczość szerokoterminowa Kolorowy panel LCD
* Numer części: CH500VG01A
* Rozmiar: 5 cali
* Z panelem dotykowym lub bez: Nie
* Typ wyświetlacza: 5" Tft
*Zestaw filtrów kolorów: pas pionowy RGB
* Kolory wyświetlacza: 16,7 M
* Rozdzielczość (w pikselach): 640*3 ((RGB) * 480
* W kierunku widzenia: 12:00
* Tryb wyświetlania:TN / Przekaźnik / Zazwyczaj biały
* Ogólny rozmiar:
117.65 ((W)×88.43 ((H)×5.7 ((T) mm
* Obszar aktywny:
101.57 ((W)×76.18(H) mm
* Światłość: 250 cd/m2
* Kontrast: 500:1
* Typ interfejsu:24-bitowy równoległy interfejs RGB
* Numer szpilki: 50
* Typ podświetlenia: 15 sztuk
*Masa: TBD g
* Temperatura pracy: -20~+70 °C
* Temperatura przechowywania: -30~+80 °C
5Nasza usługa
(1) Całkowicie / pół-automatyczna linia produkcyjna zapewnia najlepszą jakość.
(2) Zaprojektowanie na zamówienie, może spełniać specjalnie Twoje potrzeby.
(3) Szybka dostawa, około 20 dni
(4) Próbki dostępne na żądanie; Małe zamówienia MOQ mogą być negocjowane.
(5) Zapewnić najlepszą usługę przedsprzedażną i posprzedażną.
