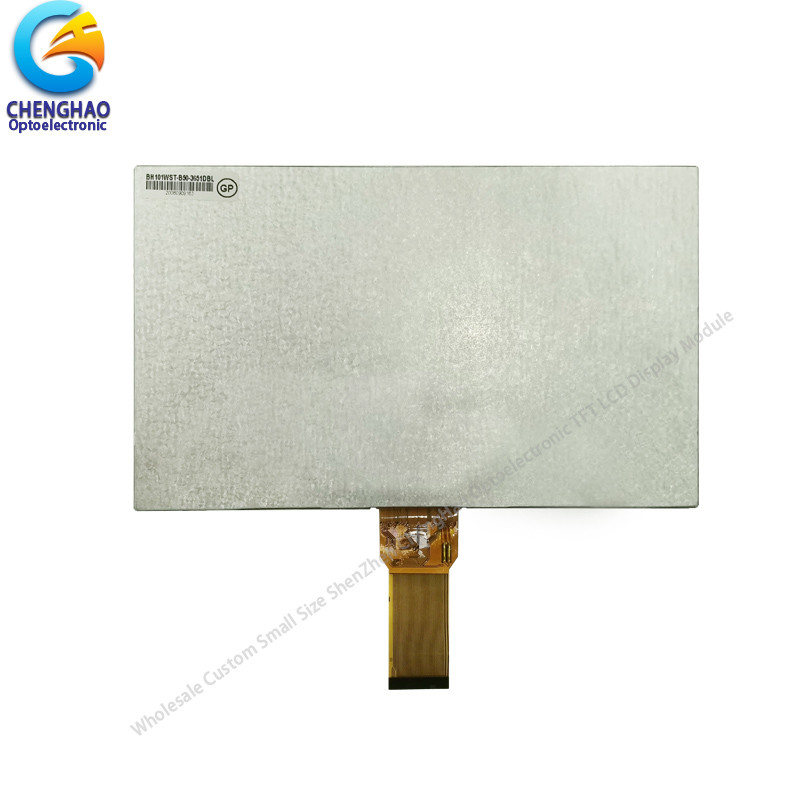

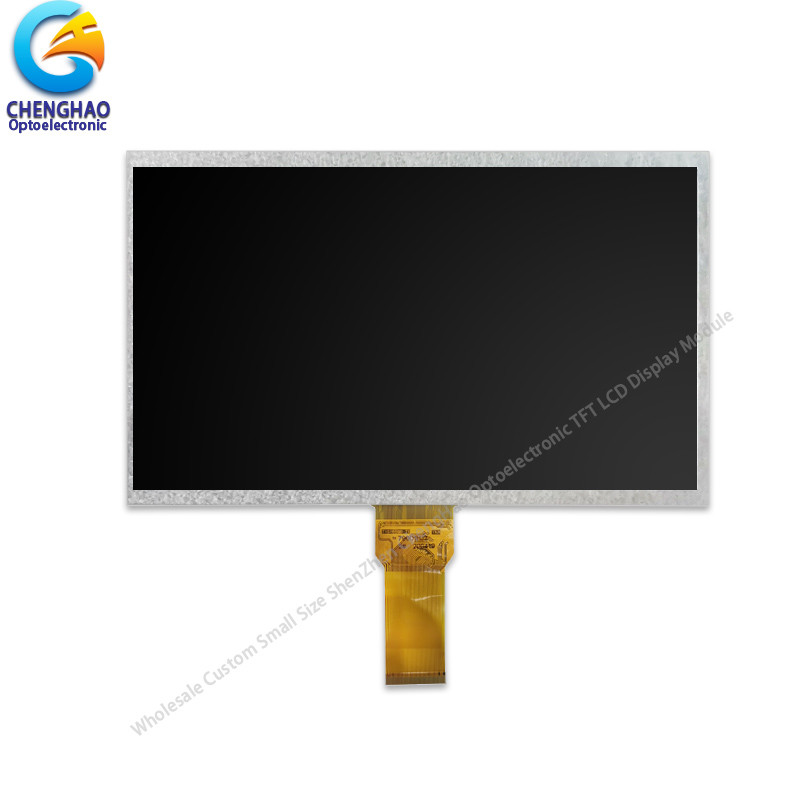

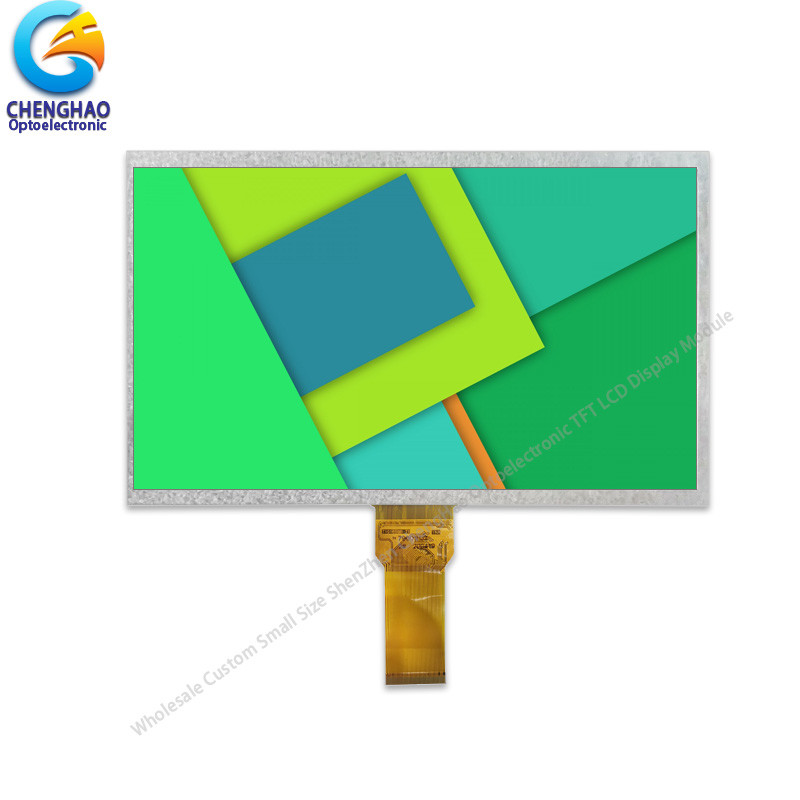

10.1 cala Mały kolorowy wyświetlacz LCD 1024x600 50 pin RGB TFT LCD Moduł

opis produktu

10.1 cali Mały kolorowy wyświetlacz lcd 1024*600 50 pin moduł lcd Rgb tft

1Specyfikacja małego ekranu LCD

2. Opis małego panelu LCD

ChengHao Display model CH101WS03B to kolor aktywny matrycy cienkiego tranzystora filmowego (TFT) płynno-krystaliczny wyświetlacz (LCD), który wykorzystuje amorficzny krzemu TFT jako urządzenie przełącznikowe.

Ten LCD TFT ma 10,1 cali (ekran poziomy) diagonalnie mierzoną aktywną powierzchnię wyświetlacza z rozdzielczością 1024*3 ((RGB) * 600 kropek.

Sterownik wykorzystywany w tym projekcie może wyświetlać 16M kolorów poprzez wejście sygnału RGB. Sterownik jest zamontowany na szkle i połączenie za pośrednictwem FPC, w tym komponenty do napędzania modułu wyświetlania.

Ponadto FPC może być również dostosowywany zgodnie z wymaganiami klienta, takimi jak modyfikacja światła tylnego i struktury FPC, definicja interfejsu itp.

Zgodność z RoHS i wolny od halogenów.

Uwaga: Wszystkie nasze moduły LCD TFT obsługują instalację panelu dotykowego.

3. Rysunki Małego Ekranu LCD

Uwaga:
(1) Rodzaj wyświetlacza: 10,1" LCD
(2) Kierunek widzenia: 12:00
(4) Polaryzator: Tn / Transmissive / Normalnie podczas
(5) Temperatura pracy: -20~70 °C
(6) Temperatura przechowywania: -30~80 °C
(7) Tolerancja nieoznaczania: ±0.20
(8) Ochrona: ROHS

4. Qucik Szczegóły małego ekranu LCD

* Nazwa ekranu LCD: 10,1 cali Mały kolorowy wyświetlacz LCD 1024 * 600 50 Pin Rgb Tft LCD Module
* Numer części: CH101WS03B
* Rozmiar: 10,1 cala
* Panel dotykowy typu: Nie
* Typ wyświetlacza: 10.1 TFT
* Kolory wyświetlacza: 16M
* Rozdzielczość (w pikselach): 1024*3 ((RGB) *600
* W kierunku widzenia: 12: 00

* Tryb wyświetlania: TN/Przekaźnik/Normalnie biały
* Ogólny rozmiar: 235*143*5 mm

* Obszar aktywny: 222,72*125,28 mm

* Światłość: 300 cd/m2
* Kontrast: 500:1
* Interfejs: RGB
* Numer szpilki: 50
* Przesunięcie szpilki: 0,35 mm
* Podświetlenie: 36 sztuk

*Temperatura pracy: -20 ~ +70°C

* Temperatura przechowywania: -30 ~ +80°C

5Nasza usługa

1Jesteśmy dostawcą typu fabrycznego z certyfikatem ISO. Nasze produkty na sprzedaż przeszły ścisłą inspekcję jakości i testy przed wysyłką, a także przeszły certyfikat CE / ROHS.
2Mamy profesjonalny zespół obsługi posprzedażowej, który może zapewnić silną gwarancję i logistyczne usługi techniczne dla Twoich zamówień.

3. Zmiana w ciągu 30 dni od wysłania produktów od nas z powodu problemów z produktami.

4Mamy długą współpracę z wieloma spółkami żeglugowymi i nasza wielkość eksportu jest duża.

5Wszystkie towary zostaną sprawdzone i przetestowane przed wysyłką.
