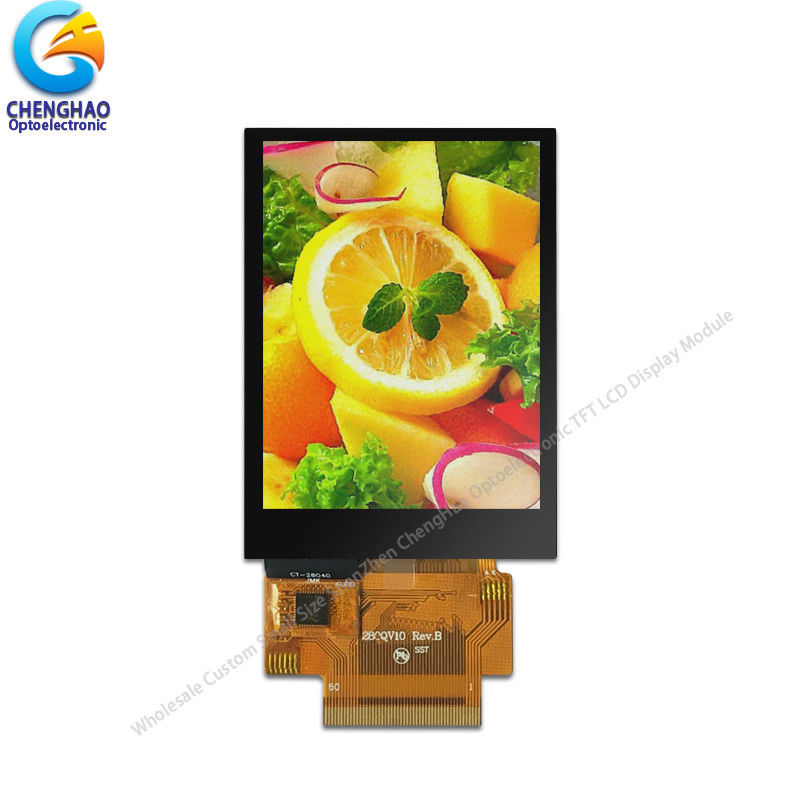

2.8" Multi Touch Capacitive Touch Screen 240x320 Dots SPI RGB TFT LCD Module

opis produktu

2.8" Multi Touch Capacitive Touch Screen 240*320 SPI RGB Tft LCD Module

1Specyfikacja kolorowego wyświetlacza LCD

2. Opis jasnego ekranu LCD

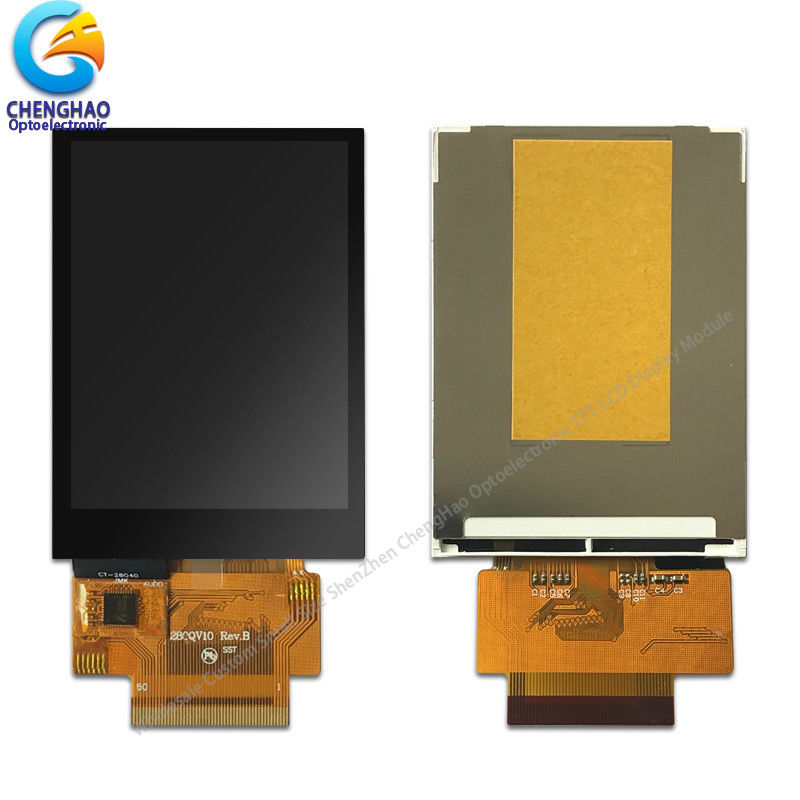

CH280QV10-CT to 2,8-calowy (portretny) 240*320 kropkowy kolor TFT (Thin Film Transistor) LCD (Liquid Crystal Display), zawierający panel tft lcd, układ sterowania IC, podświetlenie,o pojemnościowym panelu dotykowym i FPC.

ILI9341 jest używany jako układ sterowania tego modułu, który jest zamontowany na szkle i połączony z innymi komponentami wyświetlacza za pomocą FPC.

W układzie oświetlenia tylnego zainstalowane są 4 równoległe białe diody LED, które umożliwiają jasność 280 cd/m2 w obszarze wyświetlania.

Ten typ panelu dotykowego to pojemnościowy panel dotykowy (CTP), który wykorzystuje FT6236 jako układ sterowania IC dla CTP i jest połączony z innymi komponentami za pośrednictwem interfejsu I2C.

FPC można ponownie dostosować zgodnie z wymaganiami klienta, w tym struktury kształtu FPC, definicji interfejsu itp.

Ponadto mamy bogate doświadczenie w dostarczaniu rozwiązań wyświetlających ekrany dotykowe dla klientów, CH280QV10-CT może również zastąpić oporowe panele dotykowe zgodnie z wymaganiami klienta.

Jeśli CH280QV10-CT nie spełnia Twoich wymagań, mamy wiele podobnych produktów do wyboru, skontaktuj się z nami w celu uzyskania szczegółów.

3rysunki ekranu dotykowego o pojemności 2,8

Uwaga:
(1) Typ wyświetlacza: 2,8"TFT+ pojemnościowy panel dotykowy
(2) Kierunek widzenia: 6:00
(3) IC napędu modułu: ILI9341
(4) Temperatura pracy: -20~70 °C
(5) Temperatura przechowywania: -30~80 °C
(6) Tolerancja nieoznaczania: ±0.20
(7) Ochrona: ROHS

4Szybki szczegół 2,8-calowego LCD

* Nazwa ekranu LCD: 2,8-calowy moduł wyświetlania ekranu dotykowego 240x320 SPI Tft LCD Panel
* Numer części: CH280QV10-CT
* Rozmiar: 3,8 cala
* Z panelem dotykowym lub bez: Tak
* Typ dotyku: pojemny
* Typ wyświetlacza: TFT
* Kolory wyświetlacza: 262K / 65K
* Rozdzielczość (piksele): 240*3 ((RGB) *320
* Kierunek widzenia: 6:00
* Kontroler IC: ILI9341
* Tryb wyświetlania: TN / Transmissive / Normalnie biały
* Ogólny rozmiar: 50,0 ((W) * 69,2 ((H) * 4,0 ((T) mm
* Powierzchnia aktywna: 43,2 ((W) * 57,6 ((H) mm
* Światłość: 280 cd/m2
* Kontrast: 500:1
* Typ interfejsu:

Interfejs TFT: SPI, MCU,SPI+RGB

Interfejs CTP I2C
* Numer szpilki: 50 szpilek
* Przesunięcie szpilki: 0,35 mm
* CTP Napięcie wejściowe: 2,8~3,3V
* Typ i kolor podświetlenia: podświetlenie LED/białe
Podświetlenie tylne: 4 LED równoległe

* UWAGA:

(1) LENS+ITO Szkło+FPC+klej

ITO GLASS:00,4 mm
Obiektyw: Szkło 0,7 mm
IC:FT6236

(2) Napięcie operacyjne:2.8V-3.3V
(3) Przekaźność: ≥87%
(4) Twardość pokrywy:6H
(5) Temperatura działania: -20°C~+70°C, ≤90%RH
(6) Temperatura przechowywania: -30°C~+80°C, ≤90%RH

5. Zastosowanie modułu LCD na zamówienie

6. Często zadawane pytania

P: Jak długi jest czas realizacji produkcji masowej?
A: Produkcja masowa zajmuje około 20-45 dni roboczych, w zależności od modelu i ilości zamówienia.

P: Jak zapewnić długoterminową stabilność dostawy?
Odpowiedź: Po pierwsze, polecamy produkty, które mogą być dostarczane przez długi czas do klientów, a po drugie, będziemy mieli dużą liczbę zapasów z góry na długi czas.

P: Jaki jest sposób płatności za masową produkcję?
Odpowiedź: Ogólnie, po otrzymaniu 50%-100% depozytu od klientów, zaczynają przygotowywać materiały.

P: Czy przed dostawą sprawdzisz towar?
O: Tak, przesyłamy towar po 100% kontroli.

P: Jak długi jest okres gwarancji?
A: Gwarantujemy jakość przez jeden rok.
