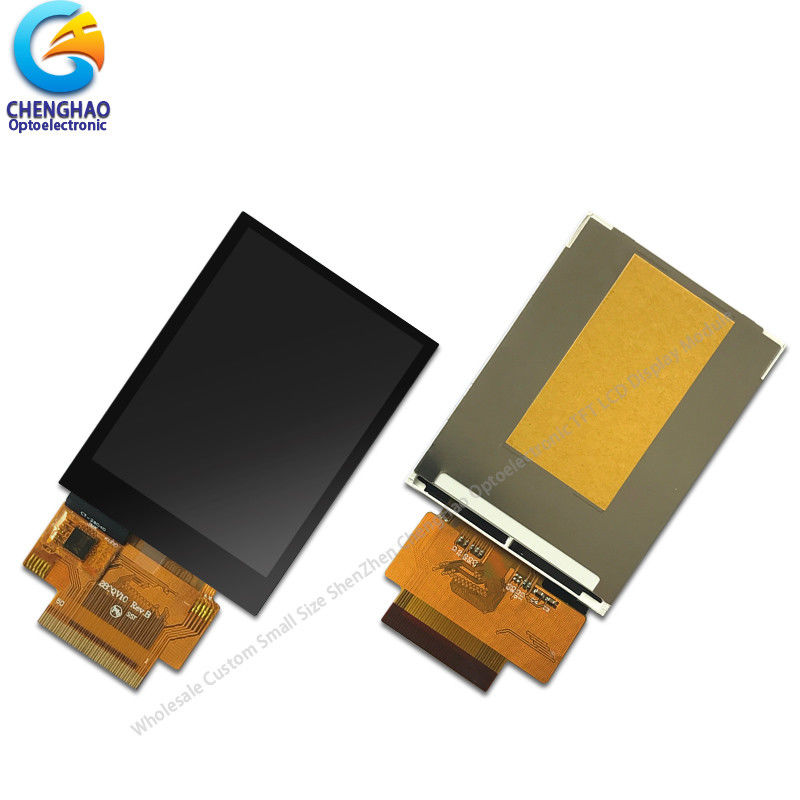

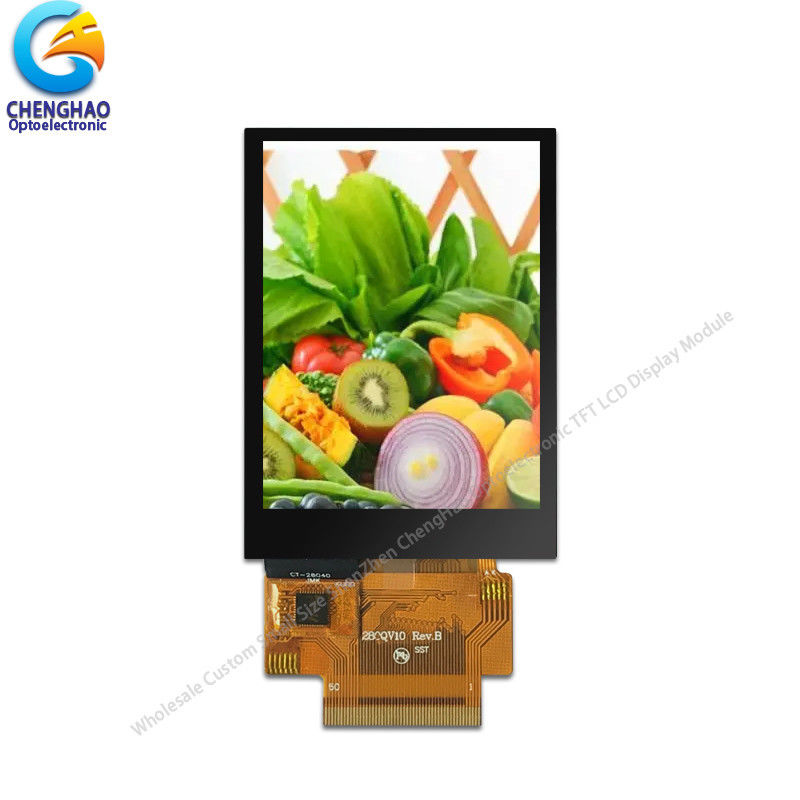

2.8 cali Moduł wyświetlania ekranu dotykowego przemysłowego 240x320 kropek SPI Tft Panel LCD

opis produktu

20,8 cala Moduł wyświetlacza ekranu dotykowego 240x320 SPI Tft LCD Panel

1Specyfikacja małego modułu LCD

2. Opis ekranu dotykowego LCD

ChengHao Display model CH280QV10-CT to kolor aktywny matrycy cienkiego tranzystora foliowego (TFT) płynno-krystaliczny wyświetlacz (LCD), który wykorzystuje amorficzny krzem TFT jako urządzenie przełączania.Ten model składa się z panelu LCD TFT, układ sterowania, panel dotykowy o pojemności, podświetlenie i FPC.

Ten LCD TFT ma 2,8 cala (ekran pionowy) diagonalnie zmierzony obszar aktywnego wyświetlacza z rozdzielczością 240*320 kropek.

Sterownik wykorzystywany w tym projekcie jest ILI9341 lub kompatybilny i może wyświetlać kolory 262K / 65K za pomocą sygnału RGB.Sterownik jest zamontowany na szkle i połączenie za pośrednictwem FPC, w tym komponenty do napędu modułu wyświetlania.

Ponadto FPC może być również dostosowywany zgodnie z wymaganiami klienta, takimi jak modyfikacja światła tylnego i struktury FPC, definicja interfejsu itp.

Zgodność z RoHS i wolny od halogenów.

3rysunki małych ekranów lcd

Uwaga:
(1) Typ wyświetlacza: 2,8 cala TFT+CTP
(2) Kierunek widzenia: 6:00
(3) System kontroli: ILI9341
(4) Temperatura pracy: -20~70 °C
(5) Temperatura przechowywania: -30~80 °C
(6) Tolerancja nieoznaczania: ±0.20
(7) Ochrona: ROHS

4. Szybki szczegół kolorowego ekranu tft

* Nazwa ekranu LCD: 2,8-calowy przemysłowy moduł wyświetlania ekranu dotykowego 240x320 SPI Tft LCD Panel
* Numer części: CH280QV10-CT
* Rozmiar: 3,8 cala
* Z panelem dotykowym lub bez: Tak
* Typ dotyku: pojemny
* Typ wyświetlacza: TFT
* Kolory wyświetlacza: 262K / 65K
* Rozdzielczość (piksele): 240*3 ((RGB) *320
* Kierunek widzenia: 6:00
* Kontroler IC: ILI9341
* Tryb wyświetlania: TN / Transmissive / Normalnie biały
* Ogólny rozmiar: 50,0 ((W) * 69,2 ((H) * 4,0 ((T) mm
* Powierzchnia aktywna: 43,2 ((W) * 57,6 ((H) mm
* Światłość: 280 cd/m2
* Kontrast: 500:1
* Typ interfejsu:

Interfejs TFT: SPI, MCU,SPI+RGB

Interfejs CTP I2C
* Numer szpilki: 50 szpilek
* Przesunięcie szpilki: 0,35 mm
* CTP Napięcie wejściowe: 2,8~3,3V
* Typ i kolor podświetlenia: podświetlenie LED/białe
Podświetlenie tylne: 4 LED równoległe

5Zastosowanie kolorowego wyświetlacza tft

6Nasza usługa

(1) Jeśli w trakcie rozwoju konieczne jest posiadanie wsparcia technicznego, możemy go zapewnić w każdej chwili.
(2) Dobra jakość i kredyt jest duszą naszej firmy. Przed wysyłką zagwarantujemy, że produkty zostaną przeprowadzone testy starzenia się i 100% wizualnego i elektrycznego zapisu.
(3) W przypadku uaktualnienia produktu powiadomimy o tym klientów z wyprzedzeniem, a uaktualniony produkt może być całkowicie kompatybilny ze starymi.
(4) Okres gwarancji produktu wynosi 12 miesięcy.
