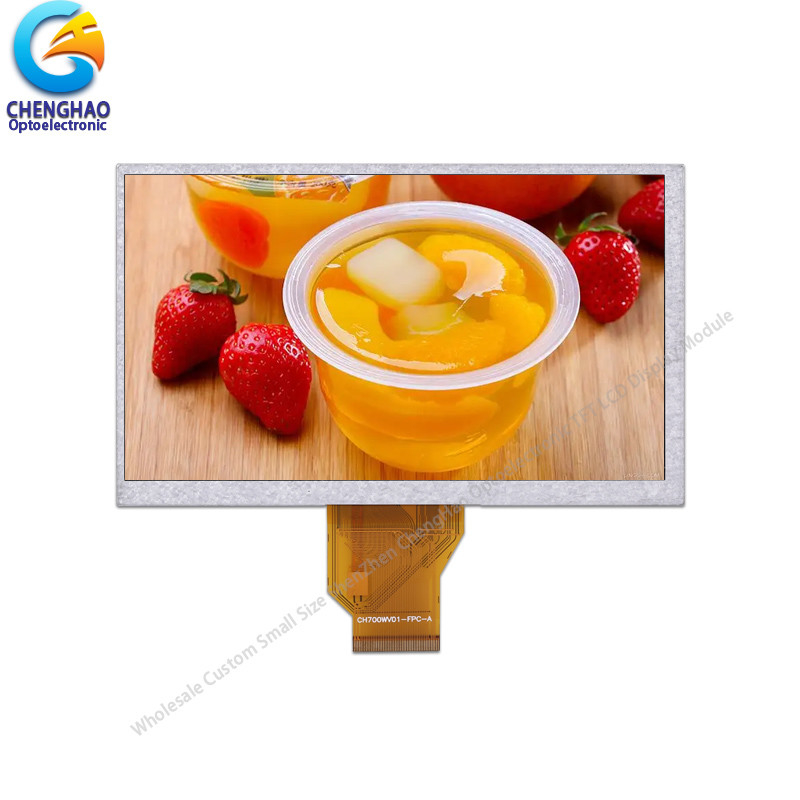

Moduł wyświetlania ekranu RGB LCD 800x480 kropek 7 cali TFT 260 Nits

opis produktu

Moduł wyświetlacza ekranu LCD RGB

1. Specyfikacja wyświetlacz LCD rgb

2. Opis ekranu LCD rgb

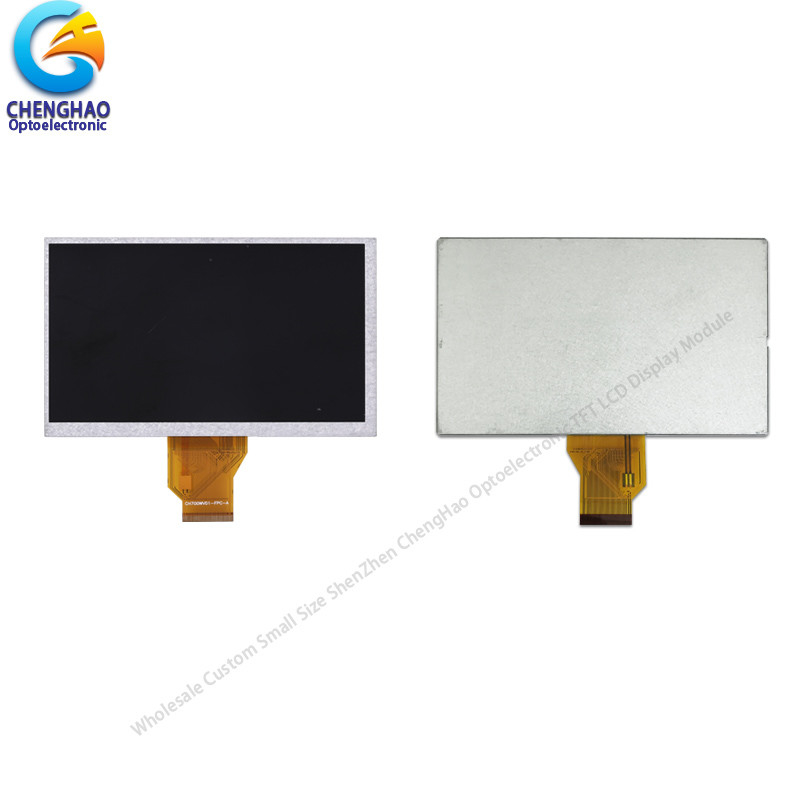

CH700WV01B to 7-calowy kolorny moduł lcd, obejmujący panel lcd Tn tft, układ sterowania, podświetlenie i FPC.Ten mod wykorzystuje tryb TN / Transmissive / Normalnie biały wyświetlacz i ma kąt widzenia 12. Wspierany jest interfejs RGB o 24 bitach. IC sterowania zainstalowany na szkle komunikuje się z innymi komponentami wyświetlacza za pośrednictwem FPC.Ten moduł ekranu tft może wyświetlać kolory 16M poprzez wprowadzanie sygnałów RGB do IC sterowaniaFPC może być dostosowywany zgodnie z wymaganiami klienta, takimi jak struktura kształtu FPC, definicja interfejsu itp.

Ponadto mamy bogate doświadczenie w integracji ekranu dotykowego lcd do komponentów z płytką pokrycia, CH700WV01B może być przekształcony w moduł ekranu dotykowego poprzez zainstalowanie panelu dotykowego,jeśli projekt ma takie wymagania, możemy zapewnić Państwu odpowiednie rozwiązanie.

Zgodność z RoHS i wolny od halogenów.

3. rysunki wyświetlacza rgb

Uwaga:
(1) Typ wyświetlacza: 7,0 cala TFT
(2) Kierunek widzenia: 12:00
(4) Polaryzator: TN / Transmissive / Normalnie biały
(5) Temperatura pracy: -20~70 °C
(6) Temperatura przechowywania: -30~80 °C
(7) Tolerancja nieoznaczania: ±0.20
(8) Ochrona: ROHS

4. Qucik Szczegóływyświetlacz macierzy rgb

* Nazwa ekranu LCD: RGB LCD Screen Display Module Custom 800x480 7 Inch LCD Kit
* Numer LCM: CH700WV01B
* Wielkość: 7
* Typ wyświetlacza: 7 cali TFT
* kolory: 16 M
* Układ kropek: 800*480 kropek
* Kierunek widzenia:12:00

*W kierunku odwrócenia szarej skali: 6:00

*Kolorowe układy pikseli: pionowy pas RGB

* Tryb wyświetlania:Przekaźnik / pozytywny
* Rozmiar zarysu: 16,49 * 10,00 * 0,57 cm

* Obszar wyświetlania: 15.408 * 8.592 cm

*TFT Dot Pitch:00,01926 * 0,01790 cm

* Jasność: 260 nit
* Kontrast: 500:1
* Typ interfejsu: RGB
* Numer szpilki: 50 szpilek
* Odległość szpilki: 0,035 cm
* Podświetlenie: 21Biała dioda LED

*Temperatura pracy: -20 ~ +70

* Temperatura przechowywania: -30 ~ +80°C

5Zastosowanie panelu wyświetlania rgb
