opis produktu

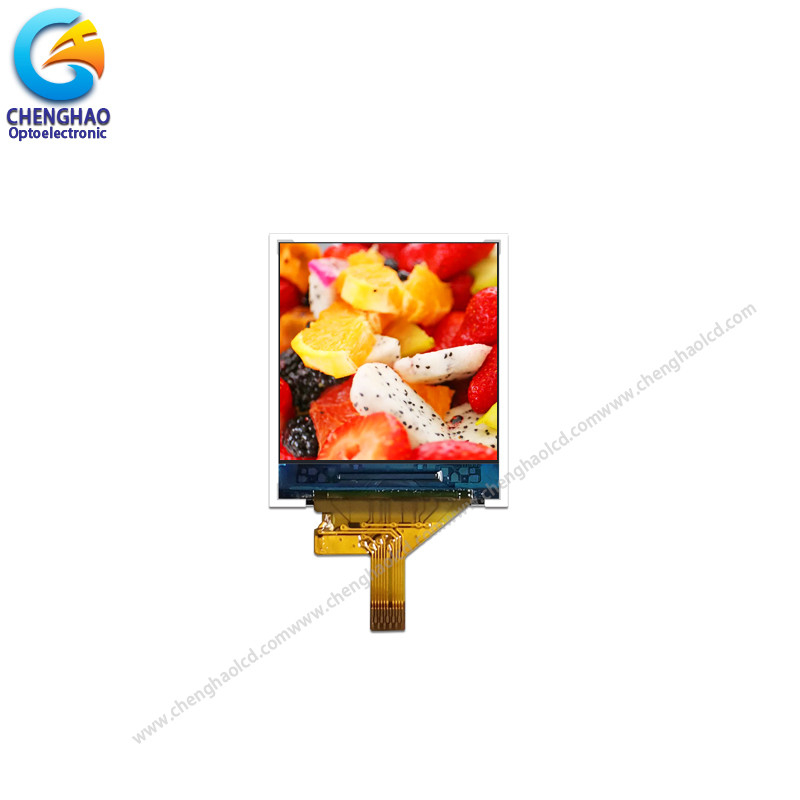

1.1 cala IPS LCD Display 96x96 rozdzielczość 4 linii SPI Interfejs
1. Specyfikacjamały moduł LCD
| Nazwa modułu |
CH110T001A |
| Rodzaj: |
1.1 cala Tft |
| W kierunku widzenia: |
80/80/80/80 |
| Typ połączenia: |
COG+FPC |
| Temperatura pracy: |
-30°C~80°C |
| Temperatura przechowywania: |
-30°C~80°C |
| System sterowania: |
ST7735S
|
| Typ interfejsu: |
4 linii SPI
|
| Jasność: |
200 cd/m2 |

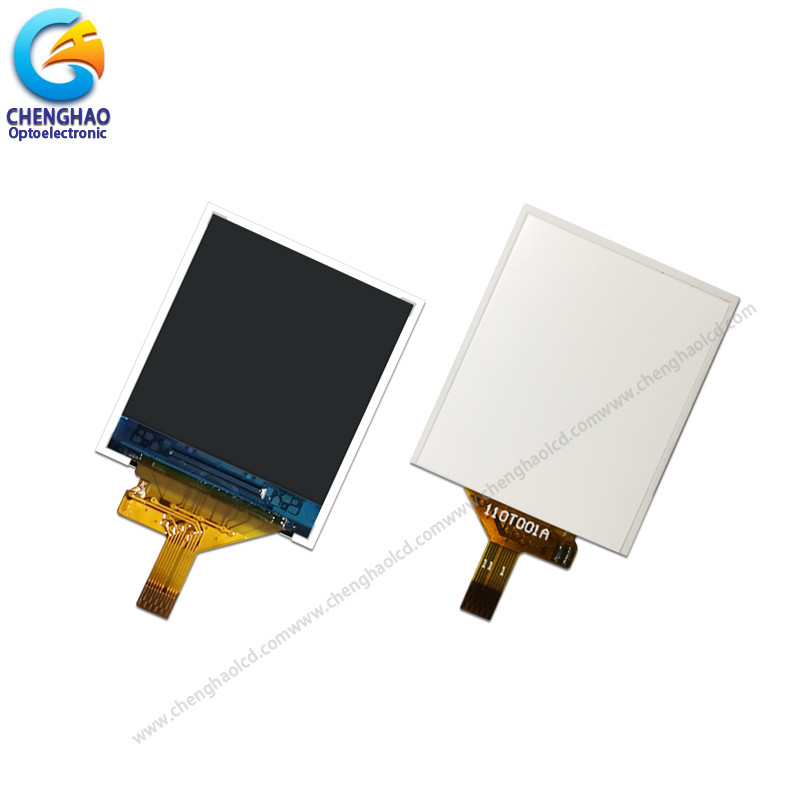

2Opis małego ekranu LCD
ChengHao Display model CH110T001A to kolorowy aktywny matrycowy tranzystor z cienką warstwą (TFT) płynno-kryształowy wyświetlacz (LCD), który wykorzystuje amorficzny krzem TFT jako urządzenie przełącznikowe.Ten model składa się z panelu LCD IPS TFT, układu napędowego, światła tylnego i FPC.
Ten LCD TFT ma diagonalnie mierzoną aktywną powierzchnię wyświetlacza 1,1 ′′ (ekran pionowy) o rozdzielczości 96 (RGB) x 96 punktów.
Kierowca może wyświetlać kolory 65K/262K za pomocą sygnału RGB i jest zamontowany na szkle i połączeniu za pośrednictwem FPC, w tym komponentów do sterowania modułem wyświetlania.
Ponadto FPC może być również dostosowywany zgodnie z wymaganiami klienta, takimi jak modyfikacja światła tylnego i struktury FPC, definicja interfejsu itp.
Zgodność z RoHS i wolny od halogenów.
3. rysunki ekranu TFT LCD
Uwaga:
(1) Typ wyświetlacza: 1,1 cala TFT
(2) Kierunek widzenia: 80/80/80/80
(3) Układ LCD:ST7735S
(4) Temperatura pracy: -20 ~ 70 °C
(5) Temperatura przechowywania: -30 ~ 80 °C
(6) Ochrona: ROHS
4. Szybki szczegół o wyświetlaczu TFT LCD
* Nazwa LCD: 1,1 cala IPS LCD Display 96x96 Rozdzielczość 4 linii SPI Interfejs
* Numer części: CH110T001A
* Rozmiar: 1,1 cala
* Z panelem dotykowym lub bez: Nie
* Wsparcie Typ dotyku: pojemnościowy/rezystywny
* Typ wyświetlacza: 1,1 cala TFT
* Kolory wyświetlacza: 262K/65K
* Rozdzielczość (piksele): 96 ((RGB) * 96
* Rozmiar pikseli:0.207 ((W)×0.207 ((H) mm
* Kierunek widzenia: 80/80/80/80
* Układ sterowania:ST7735S
* Tryb wyświetlania: nadajnik/zwykle czarny
* Ogólny rozmiar:25.46 ((W)×29.54 ((H)×2.3(T) mm
* Obszar aktywny:19.87 ((W)×19.87 ((H) mm
* Światłość: 250 cd/m2
* Kontrast: 800
* Typ interfejsu: 4 linii SPI
* Numer szpilki: 11 szpilek
* Typ i kolor podświetlenia: podświetlenie LED/białe
Podświetlenie tylne: 1 równoległa dioda LED
Jeżeli = 20mA, Vf = 3,2 V
* Żywotność LED: 20000h
5Zastosowanie kolorowego modułu LCD
6. Postanowienia ogólne
| MOQ: |
1 sztuk |
| Czas realizacji: |
Próbki w magazynie w ciągu 7 dni, 3 do 6 tygodni w przypadku produkcji masowej |
| Warunki handlowe: |
EXW lub FOB |
| Wypłata: |
100% Paypal lub T/T lub Western Union z góry dla próbek |
| Gwarancja: |
12 miesięcy |
| Opakowanie: |
Płytka z tworzyw sztucznych + pianka antystatyczna + kartka papierowa + worek próżniowy + karton |
Q1: Czy jest pan producentem?
A: Tak, jesteśmy producentem.
P2: Jak długi jest czas dostawy?
A: Zwykle 3-5 dni roboczych po zapłaceniu; Zamówienia specjalne, czas dostawy jest negocjowalny.
P3: Jeśli produkty nie mogą działać po otrzymaniu, co powinienem zrobić?
Odp.: Zastąpimy nowe przedmioty dla Ciebie natychmiast, a następnie dokładamy oceny kwestii.
Q4: Czy akceptujesz projekt OEM?
A: Tak, możemy zaprojektować według Twoich wymagań, MOQ zazwyczaj 100-1000.
P5: Czy akceptujesz płatność 30% z góry?
A: Tak, mamy. Możemy zacząć przygotowywać towary po otrzymaniu 30% płatności, i wysłać je po otrzymaniu reszty 70% płatności.
P6: Jakie warunki akceptujesz?
A: Akceptujemy PayPal, T/T, Western Union, Wechat, Alipay, w gotówce (RMB lub USD).
