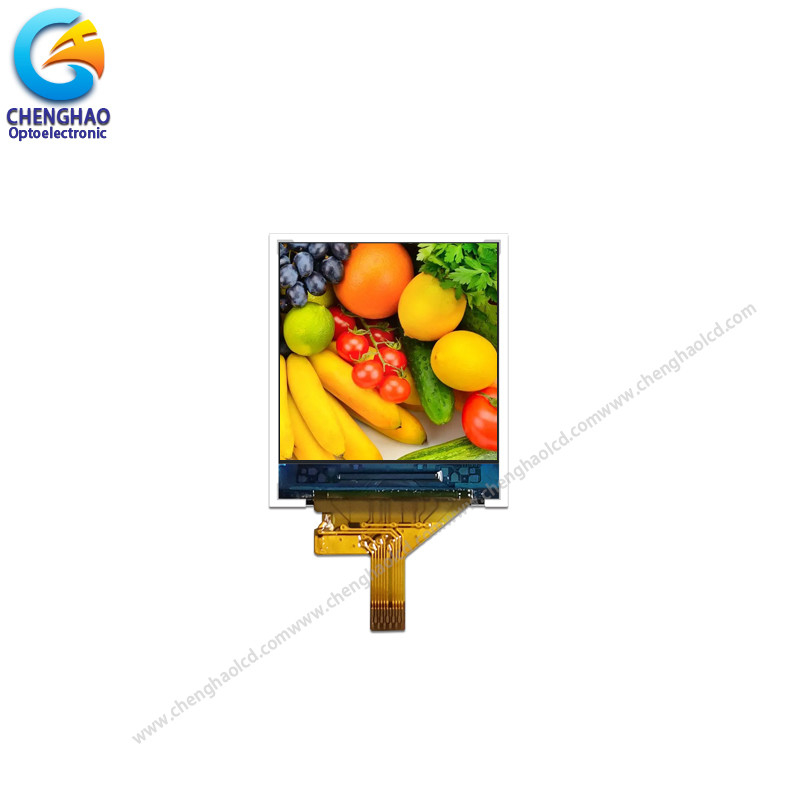

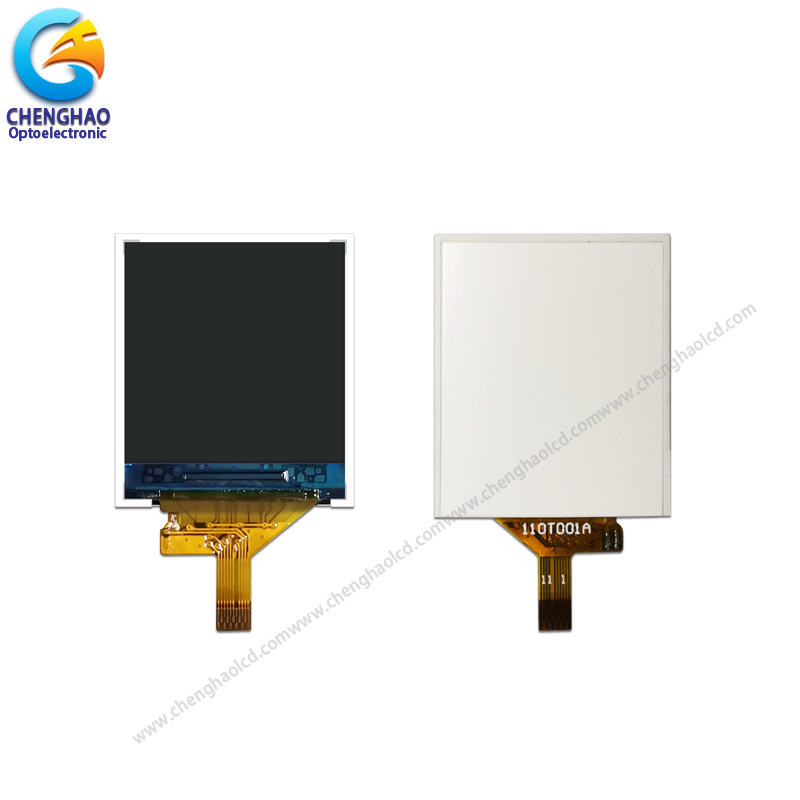

96X96 kropki TFT LCD Display 1,1 cala 4 Linie SPI TFT LCD Panel z ST7735S

opis produktu

1.1 cala TFT LCD Display 96 * 96 kropek 4 Linie SPI TFT LCD Panelów

1Specyfikacja kolorowego monitora tft

2. Opis kolorowego wyświetlacza tft

CH110T001A to mały moduł LCD TFT produkowany przez fabrykę Chenghao,jest kolorem aktywnym matrycy cienkokrystalicznego tranzystora (TFT) wyświetlacza płynnych kryształów (LCD), który wykorzystuje amorficzny krzemowy TFT jako urządzenie przełącznikowe.

Moduł ten obejmuje panel LCD ips, układ sterowania, podświetlenie i FPC.1 ′′ (ekran pionowy) diagonalnie zmierzony obszar aktywnego wyświetlacza o rozdzielczości 96 (RGB) x 96 punktówST7735 na górze jest układem sterującym tego modułu, który jest połączony z innymi komponentami za pośrednictwem FPC.a parametry elektryczne BL wynoszą VF=3.2V / IF=20 mA.

Ponadto FPC może być również dostosowywany zgodnie z wymaganiami klienta, takimi jak modyfikacja światła tylnego i struktury FPC, definicja interfejsu itp.

Zgodność z RoHS i wolny od halogenów.

3. Rysunki ekranu wyświetlacza TFT

Uwaga:
(1) Typ wyświetlacza: 1.1"TFT
(2) Kierunek widzenia: 80/80/80/80
(3) Tryb polaryzacji:Przekaźnik / ujemny
(4) Temperatura pracy: -20~70 °C
(5) Temperatura przechowywania: -30~80 °C
(6) Tolerancja nieoznaczania: ±0.20
(7) Ochrona: ROHS

4Szybki szczegół o wyświetlaczu LCD rgb

* Nazwa ekranu LCD: 1,1-calowy wyświetlacz TFT LCD 96 * 96 kropek 4 linie SPI TFT LCD Panelów
* Numer części: CH110T001A
* Rozmiar: 1,1 cala
* Z panelem dotykowym lub bez: Nie
* Support Touch type: CTP/RTP
* Typ wyświetlacza: 1.1"TFT
* Kolory wyświetlacza: 262K/65K
* Rozdzielczość (w pikselach): 96*96 kropek
* Kierunek widzenia: 80/80/80/80
* Tryb wyświetlania:IPS / nadajnik / zazwyczaj czarny
* Wielkość modułu:25.46 ((W)×29.54 ((H)×2.3(T) mm

* Obszar aktywny:19.87 ((W)×19.87 ((H) mm

* Światłość: 250 cd/m2
* Kontrast: 800:1
* Typ interfejsu: SPI
* Numer szpilki: 11 szpilek
* Typ i kolor podświetlenia tylnego: biała dioda LED
* Żywotność LED: 20000h

5Zastosowanie monitora lcd rgb

6Nasza usługa

1Jeśli będziecie potrzebować wsparcia technicznego w procesie rozwoju, możemy to zrobić w każdej chwili.
2Przed wysyłką, zagwarantujemy, że produkty zostaną przeprowadzone testy starzenia i 100% wizualne i elektryczne.
3Gdy produkt zostanie uaktualniony, poinformujemy o tym klientów z wyprzedzeniem, a produkt uaktualniony może być całkowicie kompatybilny ze starymi.
4Okres gwarancji produktu wynosi 12 miesięcy.
