480*480 kwadratowy ekran LCD 50Pin 3,95 IPS TFT Display z ST7701
1Specyfikacja modułu ekranu dotykowego 4 cali
| Model nr. |
CH400WV17B-CTBA |
| Rodzaj modułu |
TFT+CTP |
|
Rozmiar modułu
|
86.0(W)×86.0(H)×3.55 ((T) mm
|
|
Obszar aktywny TFT/CTP
|
71.856 ((W)×70.176 ((H) mm
|
|
OBJEKCJA Obszar widzenia
|
68 ((W)×68 ((H) mm
|
|
System sterowania
|
ST7701S
|
|
Światło tylne
|
8 sztuk białe LED
|
| Interfejs |
3 linii SPI + 24-bitowy RGB
|
2Opis modułu ekranu dotykowego o wymiarze 3,95 cala

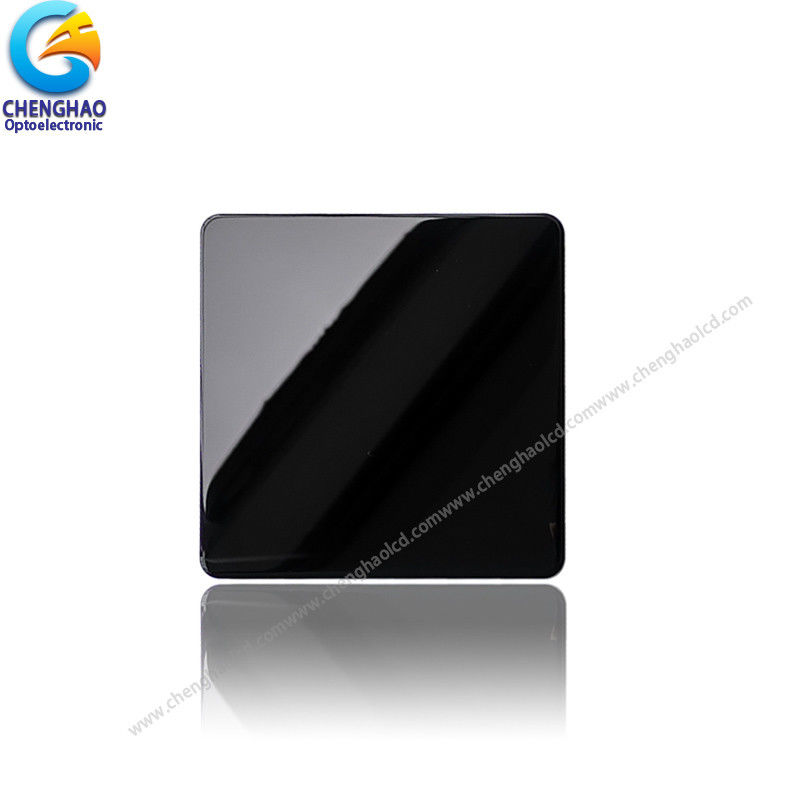

CH400WV17B-CTBA to wyświetlacz dotykowy z czarnym efektem, który został dostosowany przez Chenghao dla klientów.Jest to kolor aktywny matrycy cienkiego transistoru filmowego (TFT) płynno-krystaliczny wyświetlacz (LCD), który wykorzystuje amorficzny krzemowy TFT jako urządzenie przełączaniaObejmuje głównie pokrywę szklaną typu All Black Effect, panel LCD TFT, układ sterowania, podświetlenie i FPC itp.
(1) Okładka szklana ma efekt All Black Effect. Nawet gdy ekran jest wyłączony, powierzchnia wyświetlacza nadal wygląda na czyste czarne, a komponenty modułu ekranu dotykowego nie są widoczne przez okładkę szklaną.

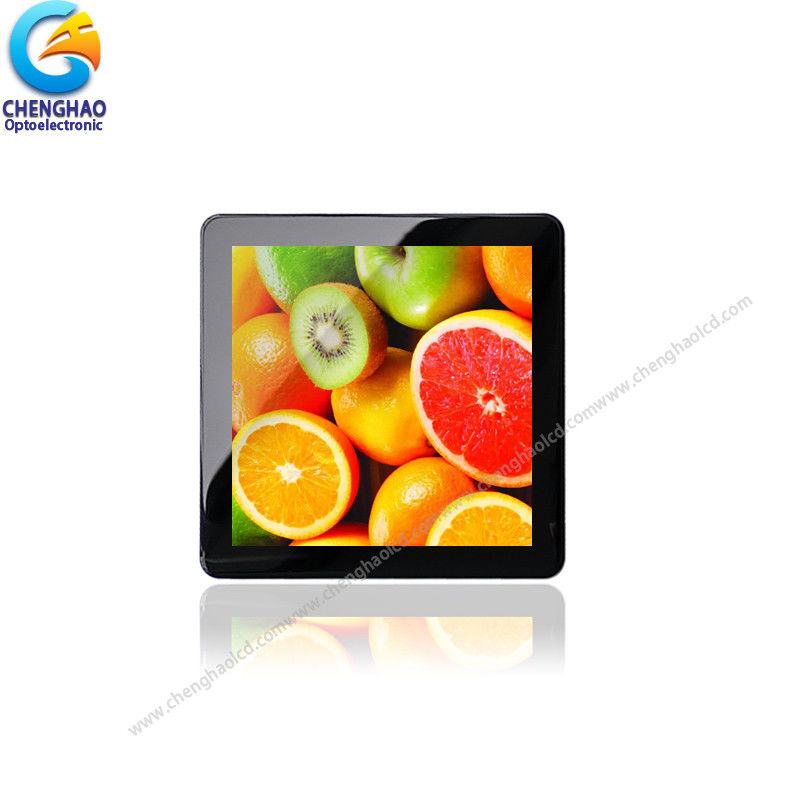

(2) Panel LCD Tft ma diagonalnie mierzoną aktywną powierzchnię wyświetlacza o rozmiarze 3,95 ̊ (ekran kwadratowy) z rozdzielczością 480 (RGB) x 480 punktów.
(3) ST7701S zamontowany na szkle jest używany jako układ sterowania układu sterowania modułu ekranu dotykowego i jest połączony z innymi komponentami za pośrednictwem FPC.Ten moduł ekranu dotykowego może wyświetlać 16M kolorów.
(4) Światło tylne posiada 16 równoległych białych diod LED. Wprowadzając IF=40mA i VF=25.6V do BL, ekran wyświetlacza może generować jasność 300 cd/m2.
(5) FPC może być również dostosowywany zgodnie z wymaganiami klienta, takimi jak modyfikacja światła tylnego i struktury FPC, definicja interfejsu itp.
Zgodność z RoHS i wolny od halogenów.
3. rysunki modułu ekranu dotykowego 4 cali tft
Uwaga:
(1) Typ wyświetlacza: 3,95 cala TFT+CTP
(2) Kierunek widzenia: 80/80/80/80
(3) Tryb wyświetlania:IPS / nadajnik / zazwyczaj czarny
(4) Temperatura pracy: -20~70 °C
(5) Temperatura przechowywania: -30~80 °C
(6) Tolerancja nieoznaczania: ±0.20
(7) Ochrona: ROHS
4.Ostrożność podczas stosowania
/Niezbędnym warunkiem jest uruchomienie LCD w zakresie określonych ograniczeń napięcia, ponieważ
Większe napięcie niż granica powoduje krótszy czas eksploatacji LCD.
/Reakcja elektrochemiczna spowodowana prądem stałym powoduje niepożądane pogorszenie LCD, więc
że należy unikać stosowania napędu prądu stałego.
/Czas reagowania będzie bardzo opóźniony w niższej temperaturze niż w czasie pracy.
Z drugiej strony w wyższych temperaturach LCD ̇ jak ciemny kolor w
Jednakże zjawiska te nie oznaczają awarii lub uszkodzenia LCD,
który powróci w określonej temperaturze pracy.
/Jeśli obszar wyświetlania jest mocno popchnięty podczas pracy, niektóre czcionki będą wyświetlane nieprawidłowo
ale po jednym wyłączeniu wraca do normalnego stanu.
/Niewielkie osadzenie rosy na końcowych jest przyczyną reakcji elektrochemicznych powodujących:
Otwarty obwód końcowy.
Wykorzystanie przy maksymalnej temperaturze roboczej, wymagana jest 50% Rh lub mniej.
