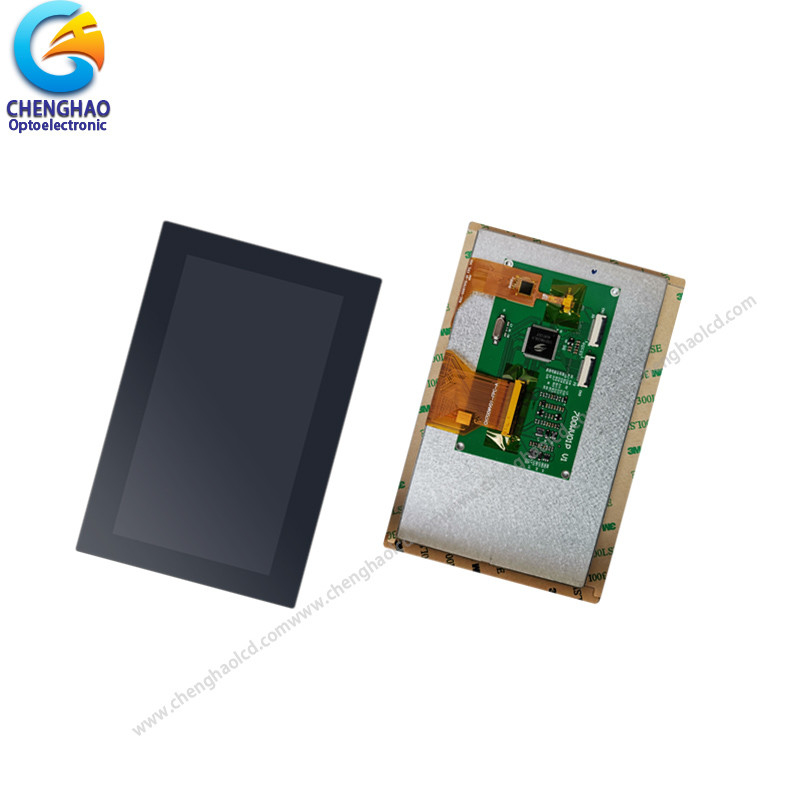

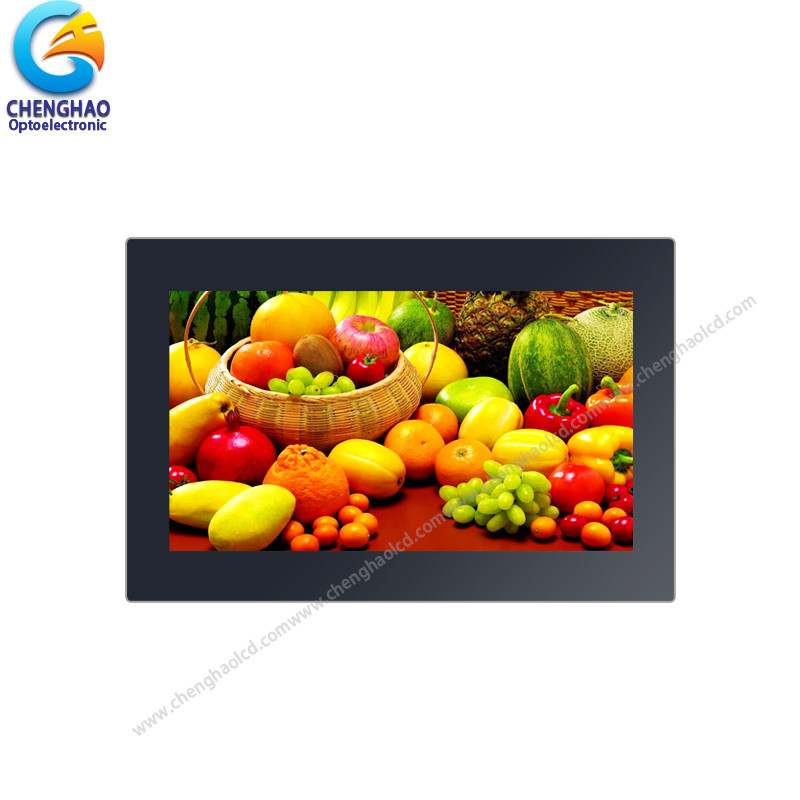

Moduł ekranu dotykowego o pojemności 7 cali I2C 7 cali 800x480 ekran LCD TFT

opis produktu

7-calowy I2C Moduł wyświetlania ekranu dotykowego pojemnościowego 7-calowy 800*480 Tft ekran LCD

1. Specyfikacja7-calowy wyświetlacz dotykowy o pojemności

2. Opis modułu o pojemnościowym ekranie dotykowym o wymiarach 800x480


CH700WV01B-CTB to moduł wyświetlania ekranu dotykowego, który został dostosowany przez firmę Chenghao zgodnie z wymaganiami klienta.panel LCD Tn tft, układ sterowania, światło tylne (BL) i FPC itp.

(1) Czarna pokrywa szklana jest dostosowana do wymagań klienta i może być doskonale zintegrowana z wyposażeniem klienta;

(2) Pojemnościowy panel dotykowy wykorzystuje GT911 jako układ sterowania CTP do komunikacji z innymi komponentami za pośrednictwem interfejsu I2C. CTP obsługuje funkcję wielo-dotknięcia.

(3) Panel LCD ma 7,0 cala aktywny obszar wyświetlania z rozdzielczością 800x480 kropek;

(4) SSD1963 zamontowany na szkle jest używany jako układ sterowania modułu LCD tft i jest połączony z innymi komponentami za pomocą FPC.wyświetlacz może wyświetlać 16M kolorów;

(5) FPC może być również dostosowywany zgodnie z wymaganiami klienta, takimi jak modyfikacja światła tylnego i struktury FPC, definicja interfejsu itp.

(6) CH700WV01B-CTB to szeroki wyświetlacz temperatury, który może działać w ultra szerokiej temperaturze od -20 do +70 °C;

Zgodność z RoHS i wolny od halogenów.


3. Rysunki 7-calowego wyświetlacza dotykowego

Uwaga:
(1) Typ wyświetlacza: 7 cali TFT+CTP+PCB
(2) Kierunek widzenia:Dwanaście.
(3) Układ napędowy LCD: SSD1963
(4) Temperatura pracy: -20 ~ 70 °C
(5) Temperatura przechowywania: -30 ~ 80 °C
(6) Ochrona: ROHS



4. Szybki szczegół 7-calowego ekranu dotykowego LCD

 * Nazwa ekranu LCD: 7calowy I2C pojemnościowy ekran dotykowy Moduł wyświetlania 7calowy 800*480 Tft ekran LCD
* Numer części: CH700WV01B-CTB
* Rozmiar: 7 cali
* Z panelem dotykowym lub bez: Tak
* Typ dotyku: pojemnościowy panel dotykowy
* Typ wyświetlacza: 7,0 cala TFT + CTP + PCB
* Kolory wyświetlacza: 16 M
* Rozdzielczość (w pikselach): 800 (RGB) x 480

* Kierunek widzenia:Dwanaście.

* kierunek odwrócenia szarej skali: 6:00
* Układ sterowania TFT: SSD1963
* Tryb wyświetlania: nadajnik/normalnie biały
* Wielkość modułu:180 ((W)×119 ((H)×12 ((T) mm
* Obszar aktywny:154.08 ((W)×85.92 ((H) mm

* Światłość: 250 cd/m2
* Kontrast: 500:1
* Typ interfejsu:8/9/16/18/24-bitowy interfejs 8080
* Numer szpilki: 50 szpilek
* Typ i kolor podświetlenia: podświetlenie LED/białe
* Żywotność LED: 20000h

*Typ CTP: G+G

* Oczyszczenie powierzchni: 6h

* IC sterownika CTP: GT911

* Temperatura pracy: -10 ~ +60°C

*Temperatura przechowywania: -20 ~ +70°C

5. zastosowanie ekranu dotykowego 800x480 tft lcd


Q1: Czy jest pan producentem?
A: Tak, jesteśmy producentem.
P2: Jak długi jest czas dostawy?
A: Zwykle 3-5 dni roboczych po zapłaceniu; Zamówienia specjalne, czas dostawy jest negocjowalny.
P3: Jeśli produkty nie mogą działać po otrzymaniu, co powinienem zrobić?
Odp.: Zastąpimy nowe przedmioty dla Ciebie natychmiast, a następnie dokładamy oceny kwestii.
Q4: Czy akceptujesz projekt OEM?
A: Tak, możemy zaprojektować według Twoich wymagań, MOQ zazwyczaj 100-1000.
P5: Czy akceptujesz płatność 30% z góry?
A: Tak, mamy. Możemy zacząć przygotowywać towary po otrzymaniu 30% płatności, i wysłać je po otrzymaniu reszty 70% płatności.
P6: Jakie warunki akceptujesz?
A: Akceptujemy PayPal, T/T, Western Union, Wechat, Alipay, w gotówce (RMB lub USD).
