ODM 7-calowy pojemnościowy ekran dotykowy LCD 50 pin MCU Interfejs 800x480 TFT Display Module

opis produktu

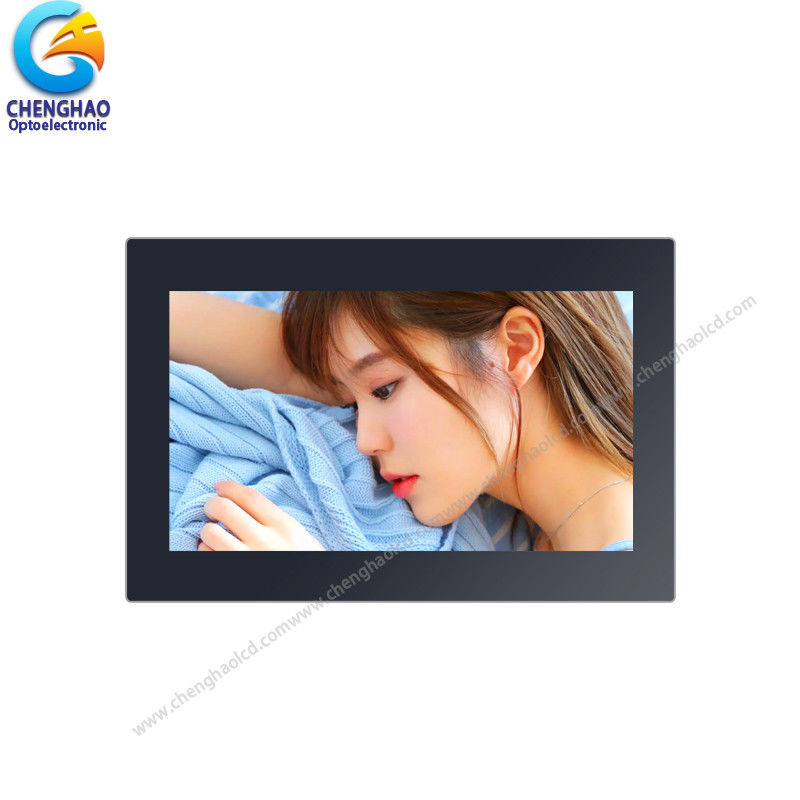

7-calowy pojemnościowy ekran dotykowy LCD 50 pin Mcu Interfejs 800x480 Tft Display Module

1Specyfikacja modułu ekranu dotykowego LCD o pojemności 7 cali

2. Opis modułu ekranu dotykowego 800x480 tft LCD

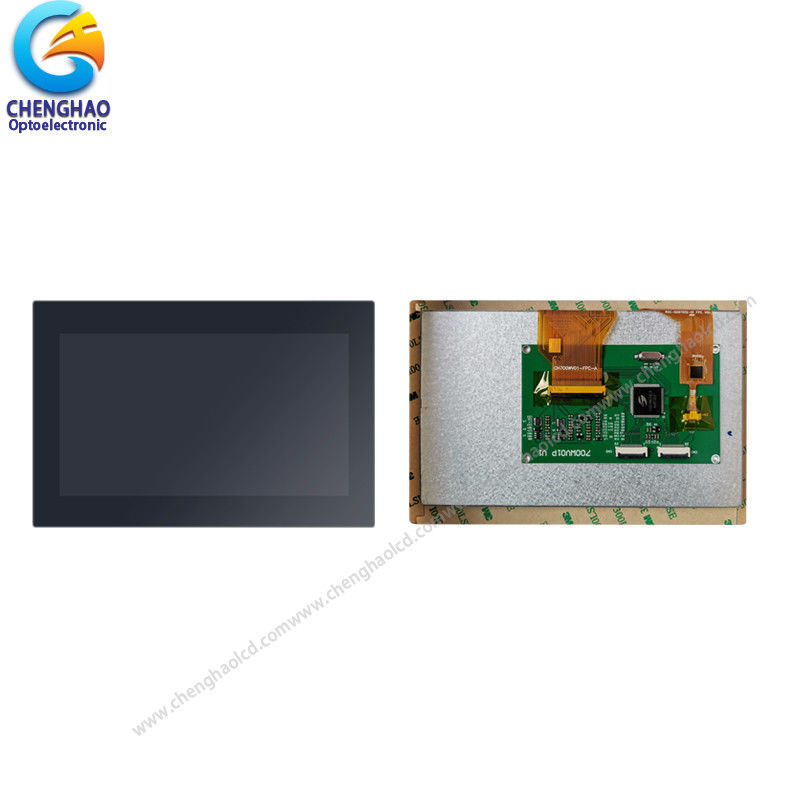

CH700WV01B-CTB to kolorowy moduł LCD dotykowy, który jest dostosowywany przez Chenghao zgodnie z potrzebami klientów.Jest używany jako ekran dotykowy maszyny do kawySkłada się głównie z czarnej okładki szklanej, pojemnościowego panelu dotykowego (CTP), panelu LCD Tn Tft, układu sterowania, podświetlenia (BL) i FPC.

(1) CTP wykorzystuje interfejs komunikacji I2C i obsługuje funkcję wielofunkcyjną;

(2) Panel LCD Tn Tft posiada obszar wyświetlania 7 ̊ kolorów z rozdzielczością 800*480 kropek;

(3) SSD1963 jest używany jako układ sterowania CH700WV01B-CTB i jest połączony z innymi komponentami za pomocą FPC.

(4) BL zawiera 18 równoległych białych diod LED. Wprowadzając do BL parametry elektryczne VF=9.6V/IF=120mA, wyświetlacz LCD może wytworzyć jasność 250 cd/m2.

(5) FPC może być również dostosowywany zgodnie z wymaganiami klienta, takimi jak modyfikacja światła tylnego i struktury FPC, definicja interfejsu itp.

Zgodność z RoHS i wolny od halogenów.

3. Rysunki 7-calowego modułu ekranu dotykowego LCD

Uwaga:
(1) Typ wyświetlacza: 7,0 cala tft+CTP+PCB
(2) Kierunek widzenia: 12:00
(3) Tryb polaryzacji:Przekaz / pozytywny
(4) Temperatura pracy: -20~70 °C
(5) Temperatura przechowywania: -30~80 °C
(6) Tolerancja nieoznaczania: ±0.20
(7) Ochrona: ROHS

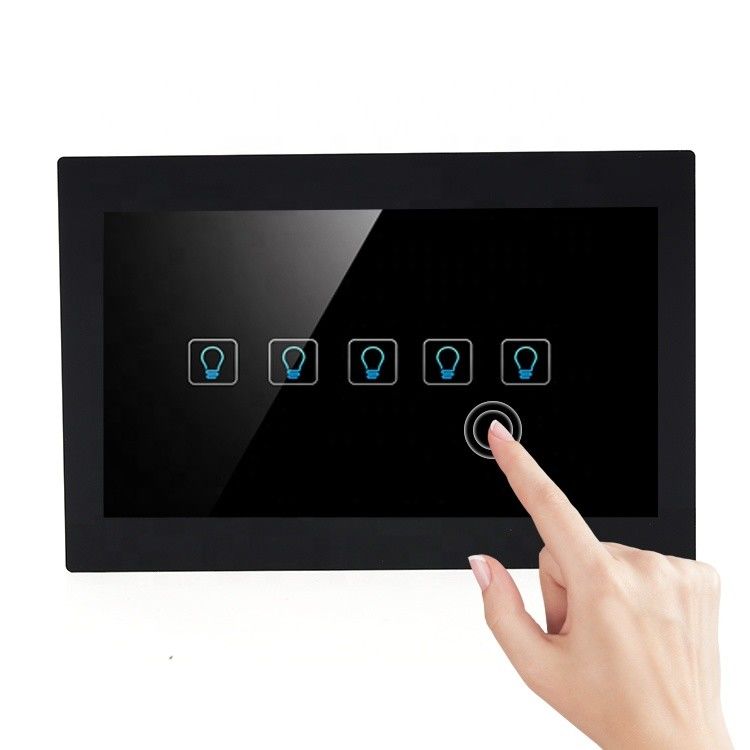

4- zastosowanie modułu ekranu dotykowego 800x480 tft LCD

5Dlaczego wybrali nas?

1Mamy profesjonalny zespół techniczny z bogatym doświadczeniem w pracy z TFT-LCD.
2.Mamy wieloletnie doświadczenie w globalnej współpracy z klientami i mamy możliwość rozwiązania potrzeb większości indywidualnych produktów spersonalizowanych klientów.
3Posiadamy zaawansowane urządzenia produkcyjne tft-lcd i pierwszorzędny zespół produkcyjny, który może zapewnić klientom wysokiej jakości produkty.
4Jesteśmy wyposażeni w profesjonalny zespół obsługi posprzedażowej, który może zapewnić klientom pełen zakres usług posprzedażowych.
5Zapewniamy pełen zakres produktów i usług, w tym ekrany wyświetleniowe i ekrany dotykowe,
Wsparcie techniczne i dostosowanie.
6Zarządzamy ściśle zgodnie z systemem zarządzania ISO9001, a nasze produkty są zgodne z Rosh
Certyfikat.
