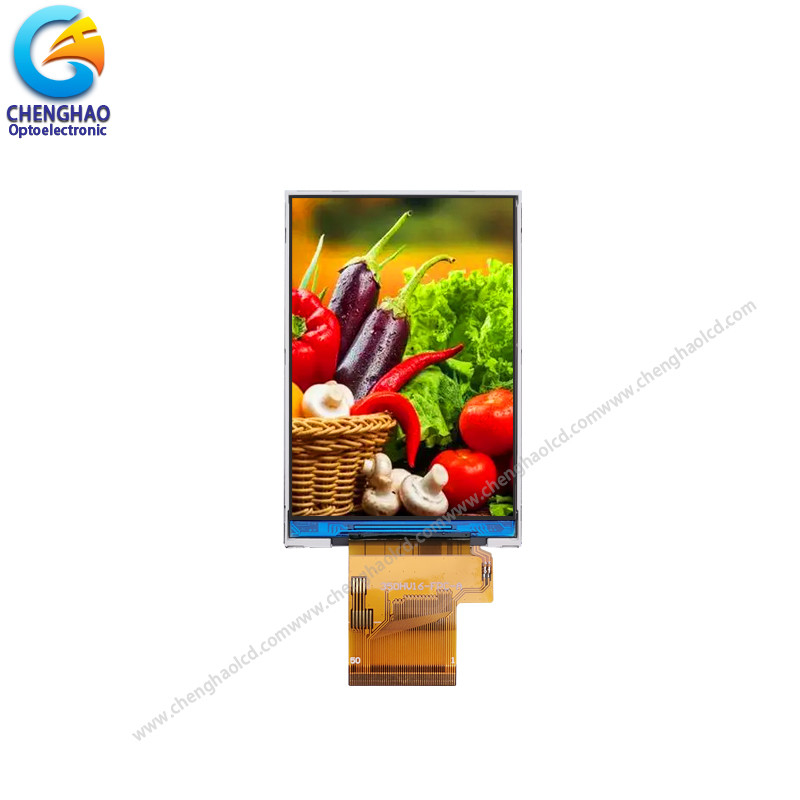

3.5 cali Tn TFT LCD 320x480 Kolorowy LCD Display Module Z ST7796

opis produktu

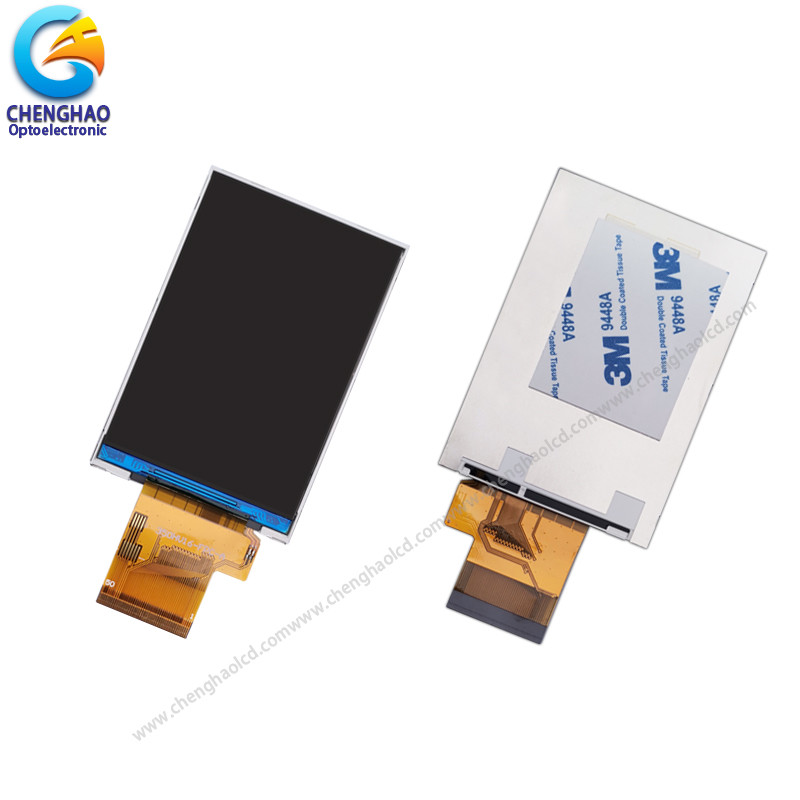

3.5 cali Tn TFT 320x480 Kolorowy moduł wyświetlacza LCD z ST7796

1Specyfikacja modułu LCD 320x480 tft

2Opis modułu LCD 3,5 cala

ChengHao Display model CH350HV16A to kolor aktywny matrycy cienkiego tranzystora filmowego (TFT) płynno-krystaliczny wyświetlacz (LCD), który używa amorficznego krzemu TFT jako urządzenia przełączania.Ten model składa się z panelu LCD TFT, układ sterowania, światło tylne (BL) i FPC.

Ten LCD TFT ma 3,5 cali (ekran pionowy) diagonalnie mierzoną aktywną powierzchnię wyświetlacza z rozdzielczością 320 (RGB) * 480.

Sterownik używany w tym projekcie to ST7796S i może wyświetlać 16M kolorów przez 24-bitowe wejście sygnału RGB.Sterownik jest zamontowany na szkle i połączenie za pośrednictwem FPC, w tym komponenty do napędu modułu wyświetlaniaWspiera SPI/RGB/MCU/MIPI interfejs wielofunkcyjny.

Moduł ten może być również instalowany z modułami dotykowymi, takimi jak CTP lub RTP.

Ponadto FPC może być również dostosowywany zgodnie z wymaganiami klienta, takimi jak modyfikacja struktury światła tylnego i CTP, definicja interfejsu itp.

Zgodność z RoHS i wolny od halogenów.

3Rysunki modułu LCD

Uwaga:
(1) Typ wyświetlacza: 3,5 cala TFT
(2) Kierunek widzenia: 6:00
(4) Tryb polaryzacji:Przekaz / pozytywny
(5) Temperatura pracy: -20~70 °C
(6) Temperatura przechowywania: -30~80 °C
(7) Tolerancja nieoznaczania: ±0.20
(8) Ochrona: ROHS

4. Qucik Szczegóły modułu LCD

Rodzaj LCD: 3,5 cala TFT
Układ kropek: 320 (RGB) × 480 kropek
Zestaw filtrów kolorów: pas pionowy RGB
Tryb wyświetlania:TN / Transmission / Normalnie biały
W kierunku widzenia: 6:00
System sterowania: ST7796S
Wielkość modułu: 55,66 ((W) × 85,04 ((H) × 2,4 ((T) mm
Obszar aktywny:48.96 ((W) × 73.44 ((H) mm
Odległość kropki: 0,153 ((W) × 0,153 ((H) mm
Interfejs:
4-line_8bit / 3-line_9bit SPI
8-/ 9-/16-/18-bitowy interfejs systemowy serii 8080
Interfejs RGB 16-/18-bitowy
MIPI
Temperatura pracy: -20 ~ +70 °C
Temperatura przechowywania: -30 ~ +80 °C
Światło tylne: 6 białych diod LED w serii
Masa: TBD g,
Czas trwania: 200000 godzin

5Zastosowanie modułu LCD

5Nasza usługa

1Jeśli będziecie potrzebować wsparcia technicznego w procesie rozwoju, możemy to zrobić w każdej chwili.
2Przed wysyłką, zagwarantujemy, że produkty zostaną przeprowadzone testy starzenia i 100% wizualne i elektryczne.
3Gdy produkt zostanie uaktualniony, poinformujemy o tym klientów z wyprzedzeniem, a produkt uaktualniony może być całkowicie kompatybilny ze starymi.
4Okres gwarancji produktu wynosi 12 miesięcy.
