opis produktu

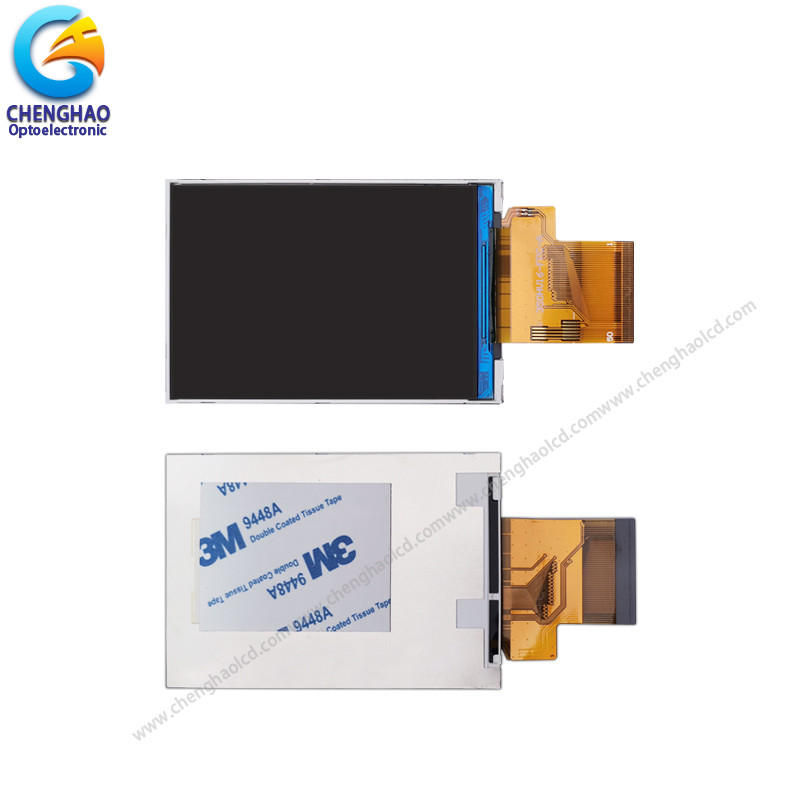

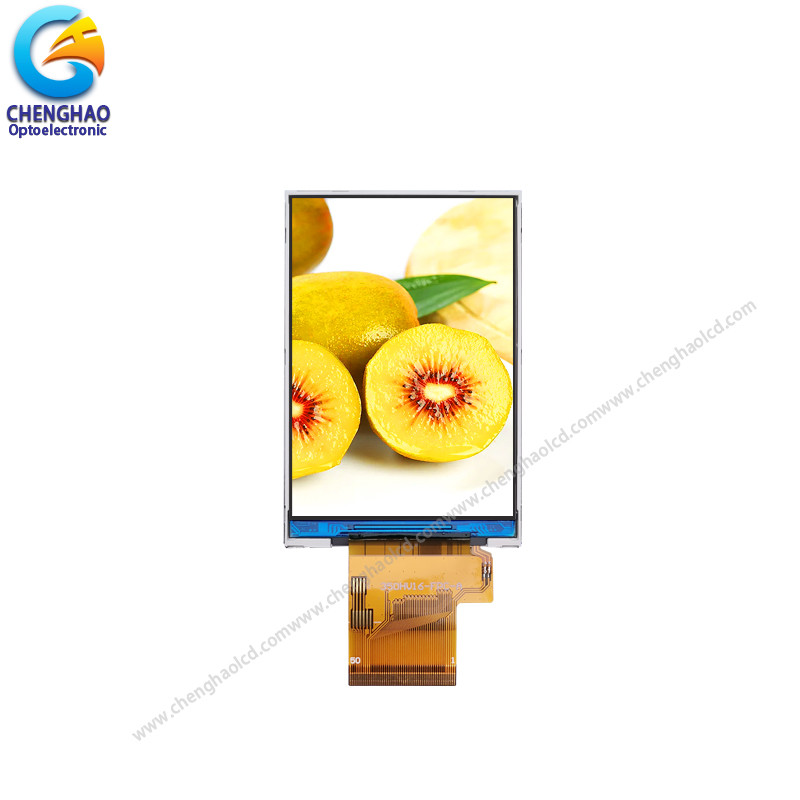

Moduł wyświetlania LCD 320x480 SPI MCU RGB MIPI Multi-Interface
1Specyfikacja 3,5 cali panelu LCD
| Pozycja |
Wartości standardowe |
Jednostki |
| Rodzaj LCD |
3.5 ∆TFT |
- Tak. |
| Układ kropek |
320 (RGB) × 480 |
kropki |
| System sterowania |
ST7796 |
- Tak. |
| Rozmiar modułu |
55.66 ((W)×85.04 ((H)×2.4 ((T)
|
mm |
| Obszar aktywny |
48.96 ((W)×73.44 ((H)
|
mm |
| Wskazówka |
0.153 ((W)×0.153 ((H)
|
mm |
| Temperatura pracy |
- 20 ~ + 70 |
°C |
| Temperatura przechowywania |
- 30 ~ + 80 |
°C |
| Światło tylne |
6 białych diod LED w serii
|
- Tak. |
| Waga |
TBD |
g |
2Opis panelu LCD 320*480 tft
ChengHao Display model CH350HV16A to kolor aktywny matrycy TFT (tranzystora z cienkim filmem) LCD (ekran z ciekłymi kryształami), który wykorzystuje amorficzny krzemowy TFT jako urządzenie przełączania,o pojemności nieprzekraczającej 10 W, sterownik IC, podświetlenie (BL) i FPC kilka części.
Panel Tft LCD posiada obszar kolorowego wyświetlacza o przekątnej 3,5 cala, który może wyświetlać obrazy o rozdzielczości 320*480.
Stosowany sterownik IC jest ST7796, który jest zamontowany na szkle i połączony z innymi komponentami za pośrednictwem FPC.
FPC i BL można dostosować do potrzeb klienta, w tym jasności BL, kształtu i struktury FPC itp.
Ponadto CH350HV16A obsługuje instalację i usuwanie funkcji dotykowych, takich jak pojemnościowy panel dotykowy i rezystywny panel dotykowy.
Zgodność z normami CE i ROSH.
3rysunki wyświetlacza LCD 3,5 cala
Uwaga:
(1) Typ wyświetlacza: 3,5 cala
(2) Kierunek widzenia: 6:00
(3) Tryb polaryzacji:Przekaz / pozytywny
(4) Temperatura pracy: -20~70 °C
(5) Temperatura przechowywania: -30~80 °C
(6) Tolerancja nieoznaczania: ±0.20
(7) Ochrona: ROHS
4. Wykorzystanie 3,5 cala Tn TFT Display
5.Maksymalne ratingi bezwzględne
| Pozycja |
Symbol |
Min. |
Max, proszę. |
Jednostka |
| Napięcie zasilania logicznego |
IOVCC |
- 0.3 |
4.6 |
V |
| Analogiczne napięcie zasilania |
VCI |
- 0.3 |
4.6 |
V |
| Napięcie wejściowe |
Wino |
- 0.5 |
IOVCC+0.5 |
V |
| Temperatura pracy |
TOP |
-20 |
70 |
°C |
| Temperatura przechowywania |
TST |
- 30 |
80 |
°C |
| Wilgotność w magazynie |
HD |
20 |
90 |
% RH |
6Szybki szczegół 3,5 cala TFT moduł ekranu
Rozmiar wyświetlacza diagonalnego: 3,5 cala
Typ interfejsu:
4-line_8bit / 3-line_9bit SPI
Interfejs systemowy serii 8-/ 9-/16-/18-bit8080
Interfejs 16-/18-bitRGB
MIPI
Rozdzielczość: 320 (RGB) x 480 pikseli
Ekran dotykowy: nie
Typ światła tylnego: LED
Tryb wyświetlania: Tn / Transmissive
Wymiary:55.66 ((W)×85.04 ((H)×2.4 ((T) mm
Technologia wyświetlania matrycy: TFT
Minimalna temperatura pracy: -20°C
Maksymalna temperatura pracy: +70°C
Jasność: 300 cd/m2
Liczba kolorów:262K/65K
Standardy spełnione: zgodne z CE, RoHS
Czas reakcji: 10 ms
Zakres temperatury roboczej: -20 → +70°C
Wskaźnik kontrastu: 500
Rodzaj wyświetlacza: LCD TFT
Numer FPC: 50
System sterowania: ST7796
