opis produktu

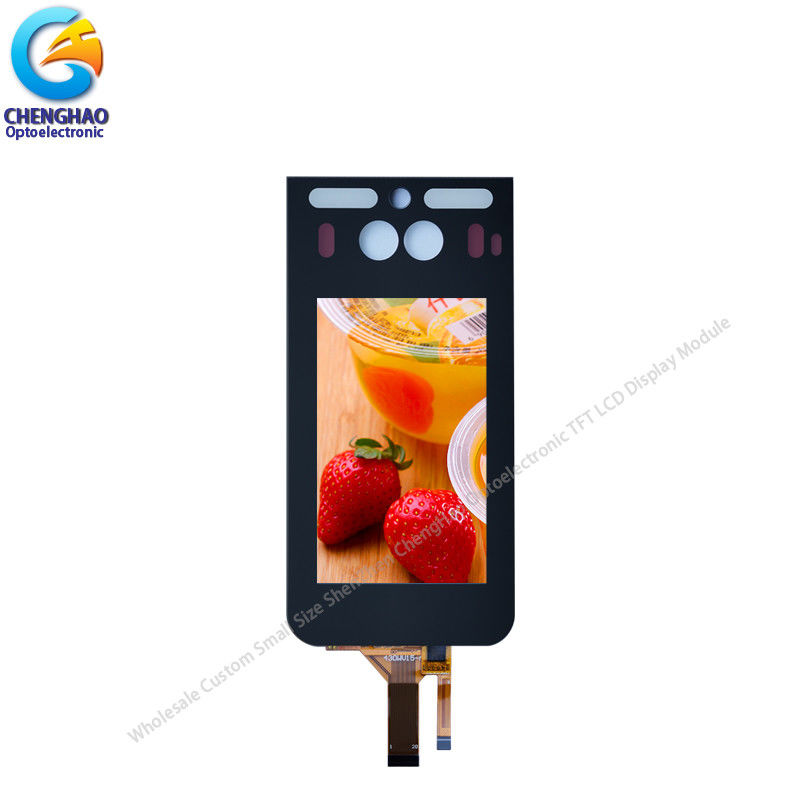

Zindywidualizowany mały ekran dotykowy LCD 4,3-calowy WVGA
1Specyfikacja 4,3-calowego LCD
| Pozycja |
Wartości standardowe |
Jednostki |
| Rodzaj LCD |
4.3TFT+CTP |
- Tak. |
| Układ kropek |
480 (RGB) × 800 |
kropki |
| System sterowania |
NT2mieszkanie
|
- Tak. |
| Rozmiar modułu |
75.56 ((W)×154.37(H)×3.75 ((T)
|
mm |
| Obszar aktywny |
56.16(W)×93.6 ((H)
|
mm |
| Wskazówka |
0.117 ((W)×0.117 ((H)
|
mm |
| Temperatura pracy |
- 20 ~ + 70 |
°C |
| Temperatura przechowywania |
- 30 ~ + 80 |
°C |
| Światło tylne |
8 białe diody LED równolegle |
- Tak. |
| Waga |
TBD |
g |
2. Opis ekranu dotykowego LCD wvga

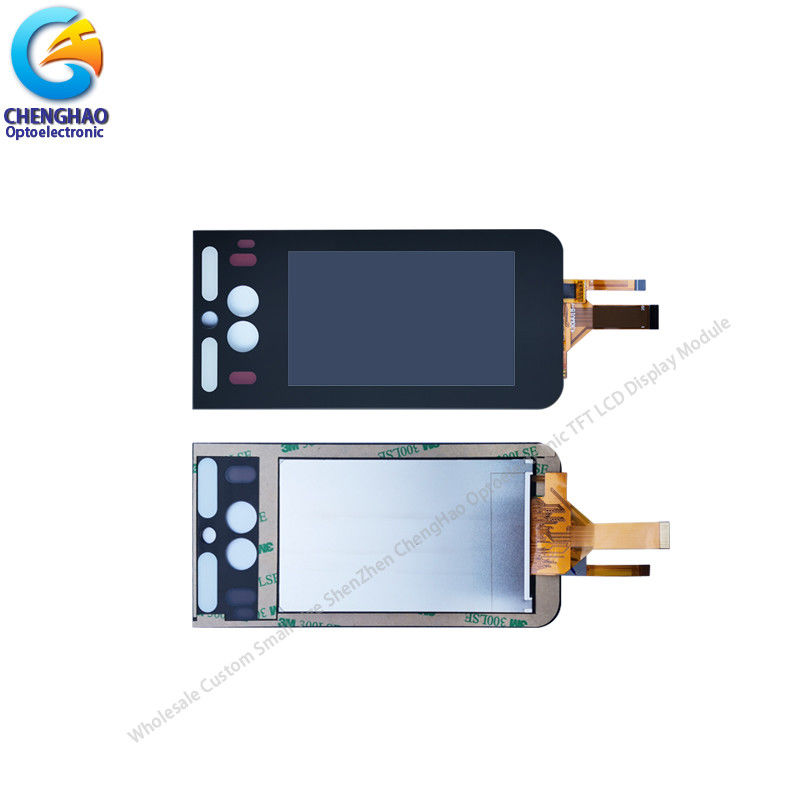

ChengHao Display model CH430WV15A-CTC to niestandardowy moduł LCD tft z pojemnościowym panelem dotykowym.Obejmuje CTP, panel LCD, sterownik IC, FPC i podświetlenie i inne komponenty.
CTP jest dostosowywany do wymagań klienta i może być doskonale zintegrowany z jego sprzętem aplikacyjnym.
Panel TFT LCD wykorzystuje technologię wyświetlania IPS z 80/80/80/80 ultra szerokim kątem widzenia.
NT35510 jest używany jako sterownik IC dla modułu ekranu dotykowego ips, który jest połączony z innymi komponentami za pośrednictwem FPC.Wspierane jest interfejs DSI 2 pasów MIPI.
Zarówno FPC, jak i światło tylne mogą być dostosowywane, takie jak jasność BL, struktura i kształt FPC itp.
3/ Szybki szczegół z 4,3-calowego małego LCD.
Typ LCD: 4,3-calowy TFT + CTP
Układ kropek: 480 × (RGB) × 800 kropek
Macierzyństwo filtrów kolorów: pas pionowy RGB
Tryb wyświetlania: IPS / Transmissive / Normalnie czarny
Kierunek widzenia: WSZYSTKIE
IC sterownika TFT: NT35510
Rodzaj CTP: G+F+F
Obsługa powierzchniowa: 6H
CTP Driver IC: GT911
Wielkość modułu: 75,56 W × 154,37 H × 3,75 T mm
Obszar aktywny TFT/CTP: 56,16 ((W) × 93,6 ((H) mm
Rozmiar kropki: 0,117 W × 0,117 H mm
Interfejs TFT: 2 pasy - MIPI DSI
CTP Interface: I2C
Temperatura pracy: -20 ~ +70 °C
Temperatura przechowywania: -30 ~ +80 °C
Światło tylne: 8 białych diod LED w serii
Waga: TBD g
4Światło tła Charasterics
|
Pozycja
|
Symbol
|
Min.
|
TYP
|
Max.
|
Zjednoczenie
|
Warunki badania
|
|
Napięcie zasilania
|
Vf
|
23.2
|
26.4
|
28.0
|
V |
If=20mA
|
|
Prąd zasilający
|
Jeśli
|
- |
20 |
30 |
mA |
- |
|
Intensywność światła
dla LCM
|
- |
350 |
400 |
- |
cd/m2 |
If=20mA
|
|
Jednorodność dla LCM
|
- |
80 |
- |
- |
% |
If=20mA
|
|
Czas życia
|
- |
20000 |
- |
- |
Kr. |
If=20mA
|
|
Kolor podświetlenia
|
Biały |
4Zastosowanie małych ekranów LCD
Produkty są szeroko stosowane w ogólnej komunikacji, sprzęcie gospodarstwa domowego, kontroli przemysłowej, sprzęcie medycznym, maszynach POS,instrumentów, licznikach,nawigacji GPS, cyfrowych ramkach fotograficznych, netbookach,elektronika finansowa, elektroniki komunikacyjnej, elektroniki użytkowej, urządzeń informacyjnych, kultury, edukacji, sportu i rozrywki itp.urządzenie do kontroli dostępu, automaty, walkie-talkie, dzwonek wideo, maszyna do nauki, czytnik punktów, nawigacja GPS itp.
