IPS TFT LCD Pojemnościowy ekran dotykowy 480x800 2 pasy Interfejs MIPI DSI

opis produktu

IPS TFT LCD Pojemnościowy ekran dotykowy 480x800 2 pasy Interfejs MIPI DSI

1Specyfikacja ekranu LCD wvga ips

2Opis 480x800 IPS LCD

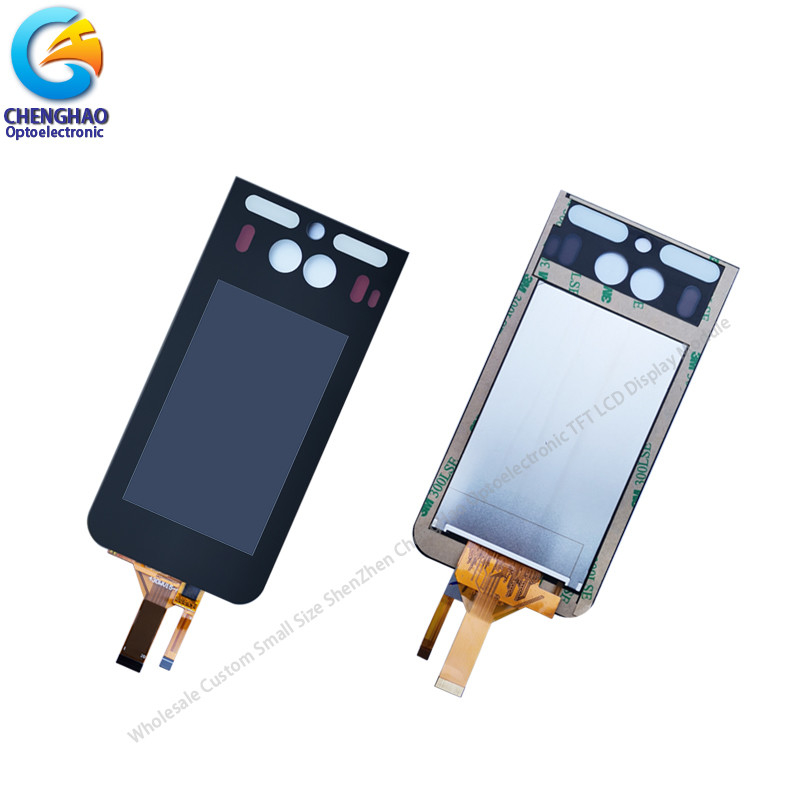

ChengHao Display model CH430WV15A-CTC to kolorowy aktywny matrycowy tranzystor cienkiej folii (TFT) płynno-krystaliczny wyświetlacz (LCD), który wykorzystuje amorficzny krzemowy TFT jako urządzenie przełącznikowe.Ten model składa się z dostosowanego pojemnościowego panelu dotykowego, panel TFT LCD, układ napędowy IC, światło tylne i FPC.

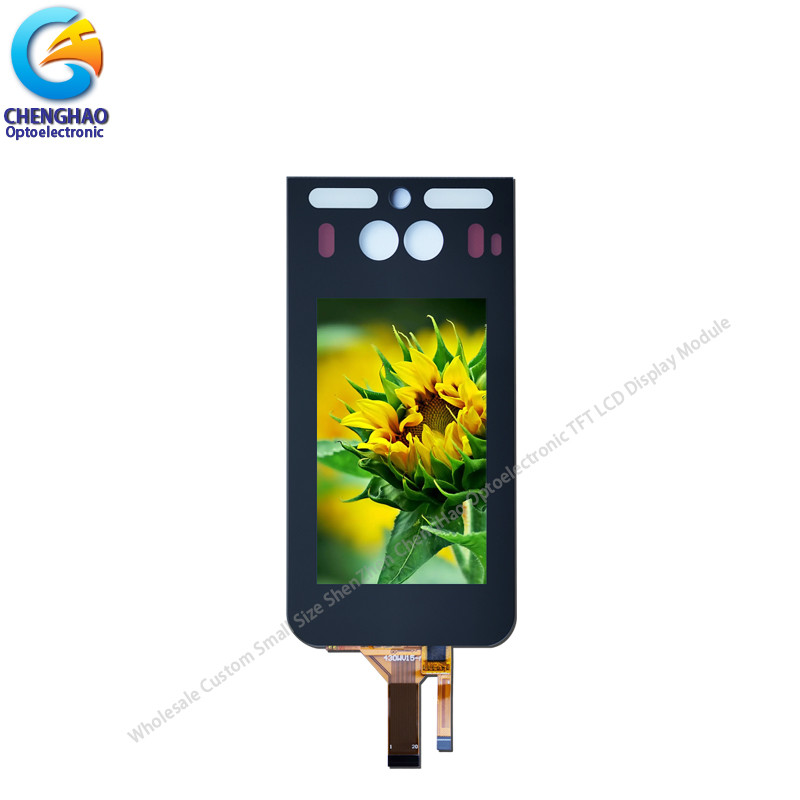

Ten LCD TFT ma 4,3-calowy (pionowy ekran) diagonalnie zmierzony obszar aktywnego wyświetlacza z rozdzielczością WVGA (480 poziomych x 800 pixelów pionowych).

Sterownik wykorzystany w tym projekcie to NT35510 i może wyświetlać 16M kolorów przez 24-bitowe wejście sygnału RGB.Sterownik jest zamontowany na szkle i połączenie za pośrednictwem FPC, w tym komponenty do napędu modułu wyświetlania. Wspiera interfejs DSI MIPI z dwoma pasami.
Ponadto FPC może być również dostosowywany zgodnie z wymaganiami klienta, takimi jak modyfikacja struktury światła tylnego i CTP, definicja interfejsu itp.
Zgodność z RoHS i wolny od halogenów.





4. Szybki szczegół 480x800 IPS ekranu dotykowego

* MODEL NO. :CH430WV15A-CTC
* Typ modułu:4.3" TFT+CTP
* Kształt ekranu: pionowy ekran
* Tryb wyświetlania:IPS / Transmissive / Normalnie czarny
* Liczba kropek:480*3 ((RGB) *800
* Wielkość modułu:75.56 ((W)×154.37(H)×3.75 ((T) mm
* Obszar aktywny TFT:56.16(W)×93.6 ((H) mm

* Interfejs TFT:2 pasy - MIPI DSI

* Interfejs CTP:

* CTP IC: GT911

* Kolor: 16,7M
* Kontrast: 800
* W kierunku widzenia: 80/80/80/80 ((U/D/L/R @ CR>10)
* LCD DRIVE IC: NT35510
* Polaryzator: transmisywny/negatywny
* TEMP Działania: -20°C~+70°C
* Czas przechowywania: -30°C~+80°C
* Tolerancja nieoznaczania: ±0.20
* Wymagania dotyczące ochrony środowiska: RoHS
NOWE
* TFT FPC Numer: 20 pinów

* CTP FPC Numer: 8 pinów

* Światło tylne Typ:8 białych diod LED w serii
* Czas trwania: 20000 godzin
* BL CHRONICZNY CHRONICZNY:
VF=22,4~27,2 V, IF=20 mA
* Światłość: 400 cd/m2
* Typ panelu dotykowego: pojemny




5Charakterystyka optyczna

Charakterystyka optyczna

Badanie specyfikacji optycznych mierzy się w ciemnym pomieszczeniu (światłość otoczenia 1 lux)

i temperatura = 25±2°C) z urządzeniem z systemem miernika jasności (goniometr)

system i TOPCON BM-5) oraz jednostka badawcza znajdują się w odległości około 50 cm

od powierzchni LCD pod kątem widzenia θ i Φ równym 0.

punkt na powierzchni wyświetlacza musi pozostać niezmieniony.

Światło tylne powinno działać przez 30 minut przed pomiarem.
