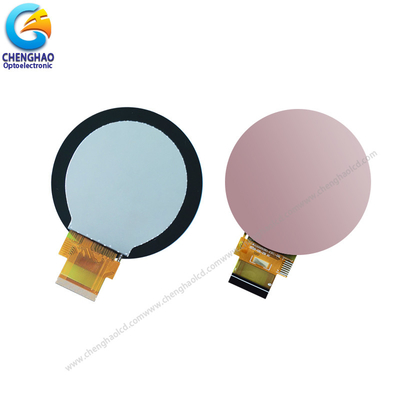

2.1calowy okrągły wyświetlacz LCD 480x480 Mały ekran dotykowy LCD z interfejsem SPI

opis produktu

2.1 cala okrągły wyświetlacz LCD 480x480 Mały ekran dotykowy LCD z interfejsem SPI

1Specyfikacja 2.1 okrągłego wyświetlacza dotykowego

2. Opis okresowego wyświetlacza dotykowego 480x480


ChengHao Display model CH210WV01A-CT to kolorowy aktywny matrycowy tranzystor z cienką warstwą folii (TFT) wyświetlacz z ciekłymi kryształami (LCD), który wykorzystuje amorficzny krzemowy TFT jako urządzenie przełącznikowe.Ten model składa się z pojemnościowego panelu dotykowego, panel TFT LCD, układ sterowania, oświetlenie tylne o wysokiej jasności, pojemnościowy panel dotykowy i FPC.

Ten ekran LCD TFT ma 2,1 cali (ekran okrągły) diagonalnie zmierzony obszar aktywnego wyświetlacza o rozdzielczości 480*480.

Ten okrągły panel dotykowy jest pojemnościowy (CTP), wykorzystując CST830 jako sterownik IC do komunikacji z innymi komponentami za pośrednictwem interfejsu I2C.

Układ sterowania jest ST7701S i może wyświetlać 65K kolorów za pomocą sygnału 3line SPI lub RGB.Sterownik jest zamontowany na szkle i połączenie za pośrednictwem FPC, w tym komponenty do napędu modułu wyświetlaniaWspiera interfejs RGB.

Ponadto FPC może być również dostosowywany zgodnie z wymaganiami klienta, takimi jak modyfikacja struktury światła tylnego i CTP, definicja interfejsu itp.

Zgodność z RoHS i wolny od halogenów.

3. Rysunek o szerokości 2,1 Widok okrągły wyświetlacz dotykowy


4. Szybki szczegół 2.1 pojemnościowy ekran LCD dotykowy

Rozmiar wyświetlacza diagonalnego: 2,1 cala
Typ interfejsu TFT:3line SPI + 18bit RGB
Rozdzielczość: 480x480 kropek
Typ ekranu dotykowego: pojemny
Wymiary obszaru widzenia:φ53.28 mm

Interfejs CTP:I2C
Światło tylne Typ: biała dioda LED
Tryb wyświetlania: IPS/przekaźnik
Wymiary modułu: φ71.8×3.65 ((T) mm

Technologia wyświetlania matrycy: TFT
Temperatura pracy: -20~+70°C
Jasność: 300 cd/m2
Liczba kolorów: 16,7 miliona
Standardy spełnione: zgodne z CE, RoHS
Wskaźnik kontrastu: 800:1
Rodzaj LCD: 2.1TFT+CTP

5. zastosowanie 480x480 okrągłych płyt LCD

6. Często zadawane pytania

P1: Czy akceptujesz wyświetlacze i ekrany dotykowe?
Oczywiście, można dostosować FPC, podświetlenie i ekran dotykowy.

P2: Jaki rodzaj interfejsu ma Twój ekran wyświetlania?
Odpowiedź: Małe ekrany zazwyczaj obsługują SPI,MCU,RGB,MIPI. Wyświetlacze średniej wielkości zazwyczaj obsługują LVDS,MIPI,EDP. Różne specyfikacje wykorzystują różne interfejsy.

Pytanie 3: Czy używa pan capacitive touch screen czy resistive touch screen?
Mamy pojemnościowy ekran dotykowy i opór dotykowy.

P4: Jaka jest wasza polityka w zakresie próbek?
A: Jeśli mamy zapasy, możemy wziąć próbki w dowolnym momencie, jeśli nie mamy zapasów, to zajmie to trochę czasu, a następnie poczekajmy, aż materiały wrócą na próbki.Ale klient musi zapłacić opłatę za próbkę i opłatę ekspresową.

Q5: Jak długi jest czas realizacji masowej produkcji?
A: Produkcja masowa zajmuje około 20-45 dni roboczych, w zależności od modelu i ilości zamówienia.

P6: Jak zapewnić długoterminową stabilną dostawę?
Odpowiedź: Po pierwsze, polecamy produkty, które mogą być dostarczane przez długi czas do klientów, a po drugie, będziemy mieli dużą liczbę zapasów z góry na długi czas.
