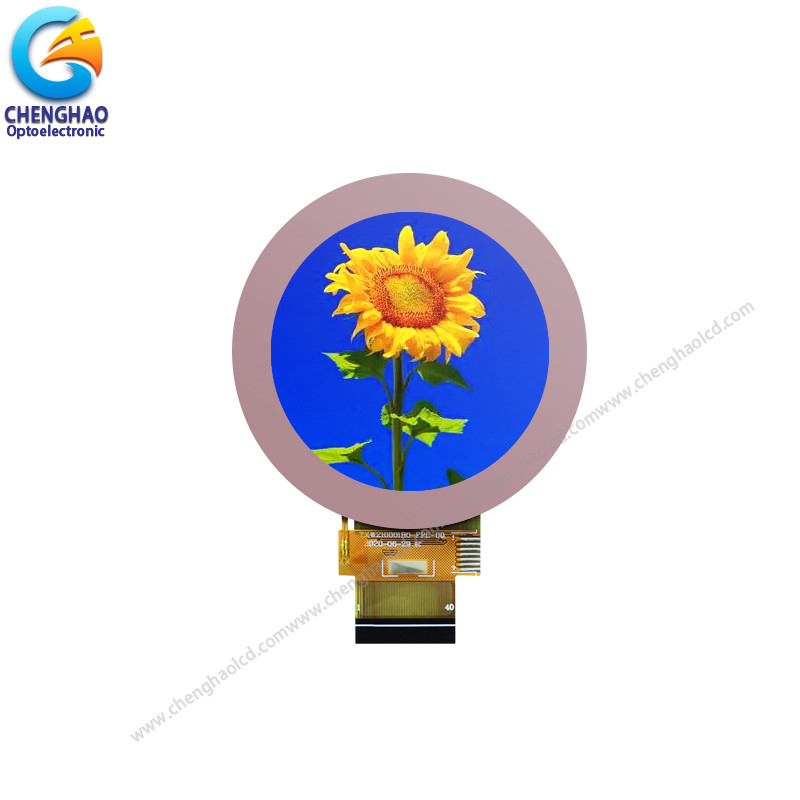

Pojemnościowy wyświetlacz IPS LCD 480x480 rozdzielczość 2,1' TFT LCD z ST7701S

opis produktu

Pojemnościowy wyświetlacz LCD IPS Touch 480x480 Rozdzielczość 2.1 TFT LCD Z ST7701S

1Specyfikacja

2Opis.

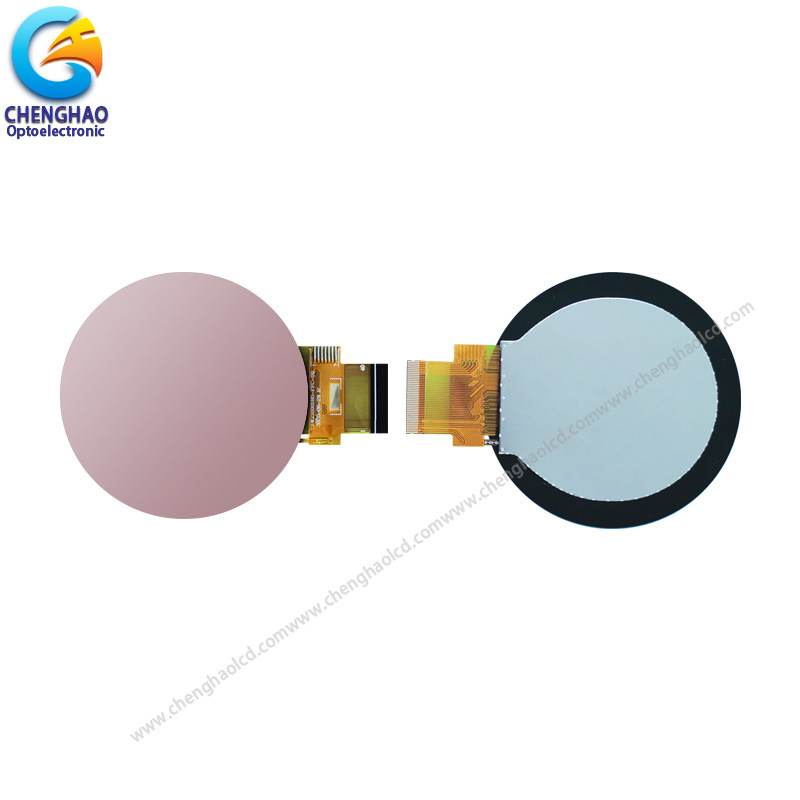

ChengHao Display model CH210WV01A to kolorowy aktywny matrycowy tranzystor z cienką warstwą (TFT) płynokrystaliczny wyświetlacz (LCD) z 3line SPI + 18bit interfejsem RGB. Zawiera pojemnościowy panel dotykowy (CTP),panel LCD tft, układ sterowania, oświetlenie tylne (BL) oraz FPC i inne elementy.

(1) CTP posiada obszar dotykowy o średnicy 2,1 cala, który jest podłączony do IC sterownika CTP (CST830) za pośrednictwem FPC.

(2) Panel LCD tft posiada 2,1-calowy obszar wyświetlania kolorowego, który może wyświetlać rozdzielczość 480x480, wykorzystuje technologię wyświetlania IPS i ma pełny kąt widzenia 80/80/80/80.

(3) BL wykorzystuje jako źródło światła 4 białe diody LED, dzięki czemu okrągły ekran LCD może wytwarzać jasność 300 cd/m2.

(4) IC sterownika jest mocowany na szkle i połączony z innymi elementami za pomocą FPC.

(5) Liczba pinów FPC wynosi 40 pinów.

Ponadto zarówno podświetlenie, jak i FPC mogą być dostosowywane zgodnie z wymaganiami klienta.i definicja interfejsu.

3Rysunki

Uwaga:
(1) Typ wyświetlacza: 2,1 cala TFT+CTP
(2) Kierunek widzenia: Wszystkie kąty widzenia
(3) Układ LCD IC: ST7701S
(4) Tryb polaryzacji: transmisywny/negatywny
(5) Temperatura pracy: -20~70 °C
(6) Temperatura przechowywania: -30~80 °C
(7) Tolerancja nieoznaczania: ±0.20
(8) Ochrona: ROHS

4Szybki szczegół.

* Nazwa LCM: pojemnościowy wyświetlacz LCD IPS Touch 480x480 rozdzielczość 2.1 ′′ TFT LCD z ST7701S

* Model: CH210WV01A-CT
* Lcm Rozmiar: 2,1 cala
* Z panelem dotykowym lub bez: Tak
* Typ dotyku: dotyku pojemnościowego
* Typ wyświetlacza: 2,1 cala TFT + CTP
* Kolory wyświetlacza: 16,7 M
* Liczba kropek: 480*480 kropek
* TFT Dot Pitch:0.0111 ((W)×0.0111 ((H) cm
* Kąt widzenia: 80/80/80/80
* IC sterownika: ST7701
* Tryb wyświetlania: IPS/Transmisja/NormalnieCzarny
* Wielkość modułu:φ7.18×0.365 ((T) cm
* Obszar aktywny TFT:φ5.328 cm
* Światłość: 300 cd/m2
* Kontrast: 800: 1
* Typ interfejsu TFT:3line SPI + 18bit RGB

* Typ interfejsu CTP: I2C

* Liczba szpilki: 40 szpilek
* Typ i kolor podświetlenia: podświetlenie LED/białe
Podświetlenie tylne: 4 LED równoległe

5. Wniosek

7. Często zadawane pytania

(1) Całkowicie / pół-automatyczna linia produkcyjna zapewnia najlepszą jakość.
(2) Zaprojektowanie na zamówienie, może spełniać specjalnie Twoje potrzeby.
(3) Szybka dostawa, około 20 dni
(4) Próbki dostępne na żądanie; Małe zamówienia MOQ mogą być negocjowane.
(5) Zapewnić najlepszą usługę przedsprzedażną i posprzedażną.

Jeśli masz więcej pytań, skontaktuj się z nami teraz, czekamy na komunikację z Tobą!
