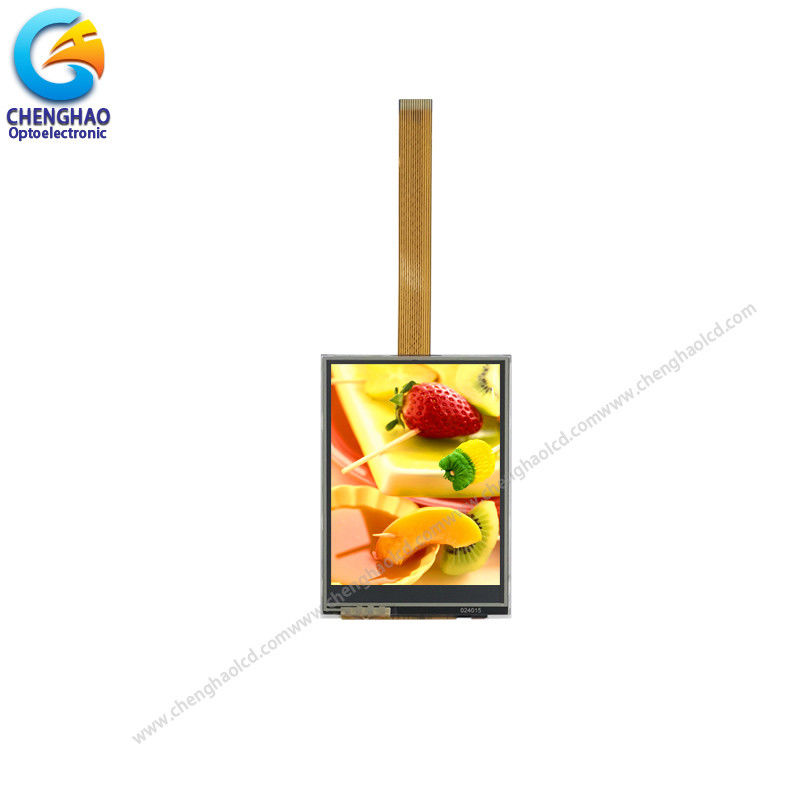

2.4 cali Wysokiej Jasności Wyświetlacz TFT 240x320 Mały ekran LCD dotykowy

opis produktu

Wysokiej jasności wyświetlacz TFT 2,4 cali 240x320 Mały ekran dotykowy LCD

1Specyfikacja

2Opis.

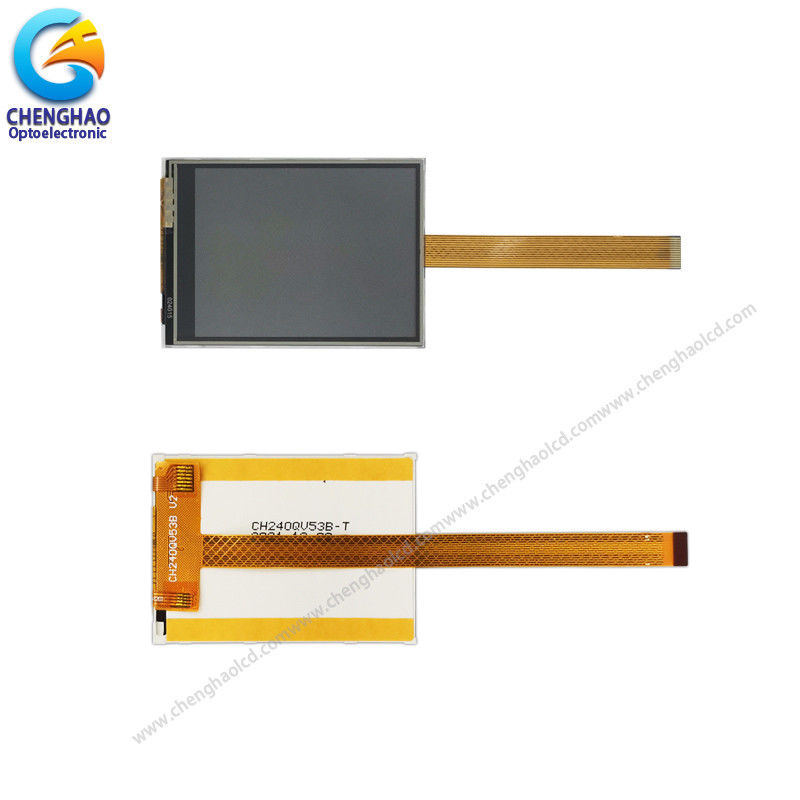

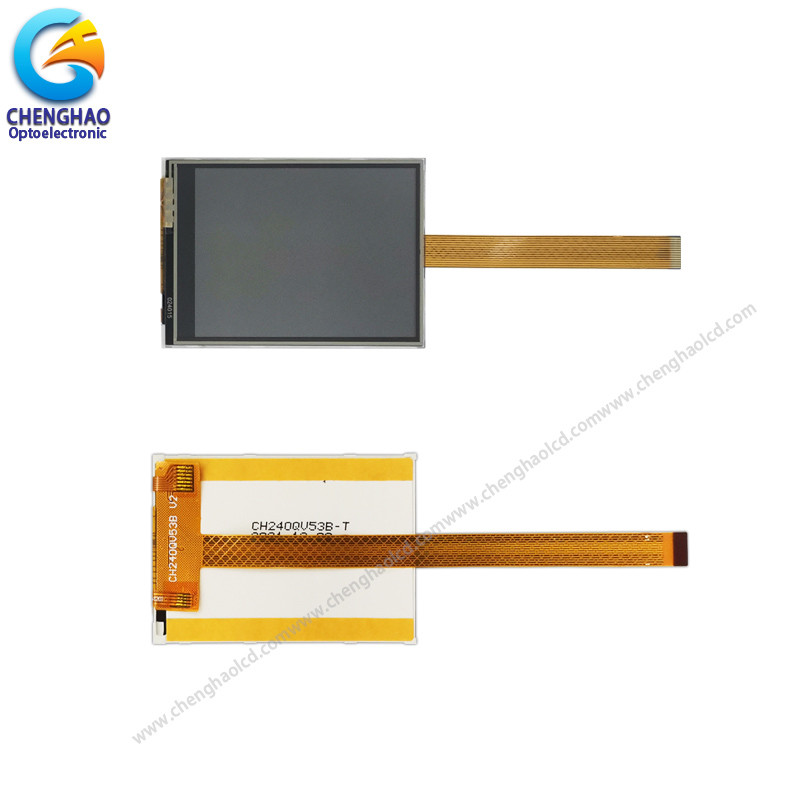

ChengHao Display model CH240QV53B-T to kolorowy aktywny matrycowy tranzystor z cienką foliową (TFT) płynokrystaliczny wyświetlacz (LCD), który wykorzystuje amorficzny krzemowy TFT jako urządzenie przełącznikowe.Ten model składa się z panelu dotykowego, panel TFT LCD, układ napędowy IC, światło tylne i FPC.
Ten LCD TFT ma 2,8 cali (ekran pionowy) diagonalnie zmierzony obszar aktywnego wyświetlacza o rozdzielczości 240*320 (RGB).
Ten panel dotykowy jest panelem dotykowym o odporności, który wykorzystuje interfejs USB i obsługuje usunięcie lub wymianę z pojemnościowym panelem dotykowym.
Sterownik wykorzystywany w tym projekcie to ST7789V i może wyświetlać kolory 262K/65K przy użyciu sygnału RGB.Sterownik jest zamontowany na szkle i połączenie za pośrednictwem FPC, w tym komponenty do napędu modułu wyświetlaniaWspiera 4-linkowy 8-bitowy interfejs SPI.
Ponadto FPC może być również dostosowywany zgodnie z wymaganiami klienta, takimi jak modyfikacja światła tylnego i struktury FPC, definicja interfejsu itp.
Zgodność z RoHS i wolny od halogenów.

3Rysunek.


4Szybki szczegół.

Rodzaj LCD: 2,4 ′TFT
Układ kropek: 240 (RGB) × 320 kropek
Zestaw filtrów kolorów: pas pionowy RGB
Tryb wyświetlania:TN / Transmission / Normalnie biały
W kierunku widzenia: 6:00
W kierunku odwrócenia szarej skali: 12:00
IC sterownika: ST7789V
Wielkość modułu: 42,72 ((W) × 60,26 ((H) × 3,35 ((T) mm
Powierzchnia aktywna: 36,72 ((W) × 48,96 ((H) mm
Odległość kropki: 0,153 (W) × 0,153 (H) mm
Interfejs: 4-line_8bit SPI
Temperatura pracy: -20 ~ +70 °C
Temperatura przechowywania: -30 ~ +80 °C
Światło tylne: 6 białych diod LED równolegle
Masa: TBD g

5. Wniosek





6. Często zadawane pytania

P1: Czy akceptujesz wyświetlacze i ekrany dotykowe?
Oczywiście, można dostosować FPC, podświetlenie i ekran dotykowy.
P2: Jaki rodzaj interfejsu ma Twój ekran wyświetlania?
Odpowiedź: Małe ekrany zazwyczaj obsługują SPI,MCU,RGB,MIPI. Wyświetlacze średniej wielkości zazwyczaj obsługują LVDS,MIPI,EDP. Różne specyfikacje wykorzystują różne interfejsy.
Pytanie 3: Czy używa pan capacitive touch screen czy resistive touch screen?
Mamy pojemnościowy ekran dotykowy i opór dotykowy.
P4: Jaka jest wasza polityka w zakresie próbek?
A: Jeśli mamy zapasy, możemy wziąć próbki w dowolnym momencie, jeśli nie mamy zapasów, to zajmie to trochę czasu, a następnie poczekajmy, aż materiały wrócą na próbki.Ale klient musi zapłacić opłatę za próbkę i opłatę ekspresową.
Q5: Jak długi jest czas realizacji masowej produkcji?
A: Produkcja masowa zajmuje około 20-45 dni roboczych, w zależności od modelu i ilości zamówienia.
P6: Jak zapewnić długoterminową stabilną dostawę?
Odpowiedź: Po pierwsze, polecamy produkty, które mogą być dostarczane przez długi czas do klientów, a po drugie, będziemy mieli dużą liczbę zapasów z góry na długi czas.
P7: Jaki jest sposób płatności za masową produkcję?
Odpowiedź: Ogólnie, po otrzymaniu 50%-100% depozytu od klientów, zaczynają przygotowywać materiały.
