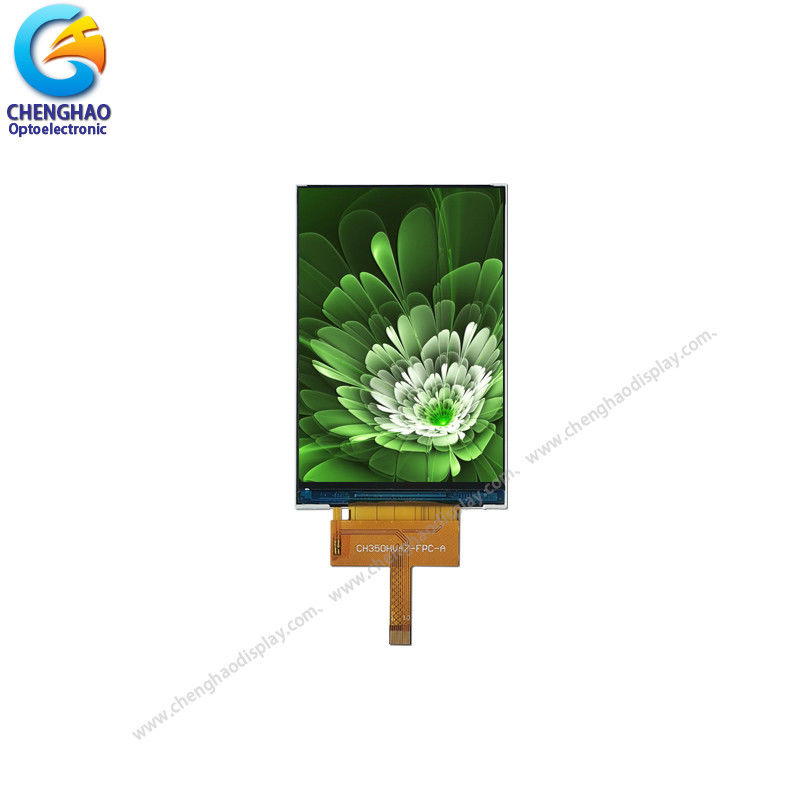

3Moduł wyświetlacza LCD o rozdzielczości 320x480 z interfejsem SPI

opis produktu

3Moduł wyświetlacza LCD o rozdzielczości 320x480 z interfejsem SPI

1Specyfikacja

2Opis.

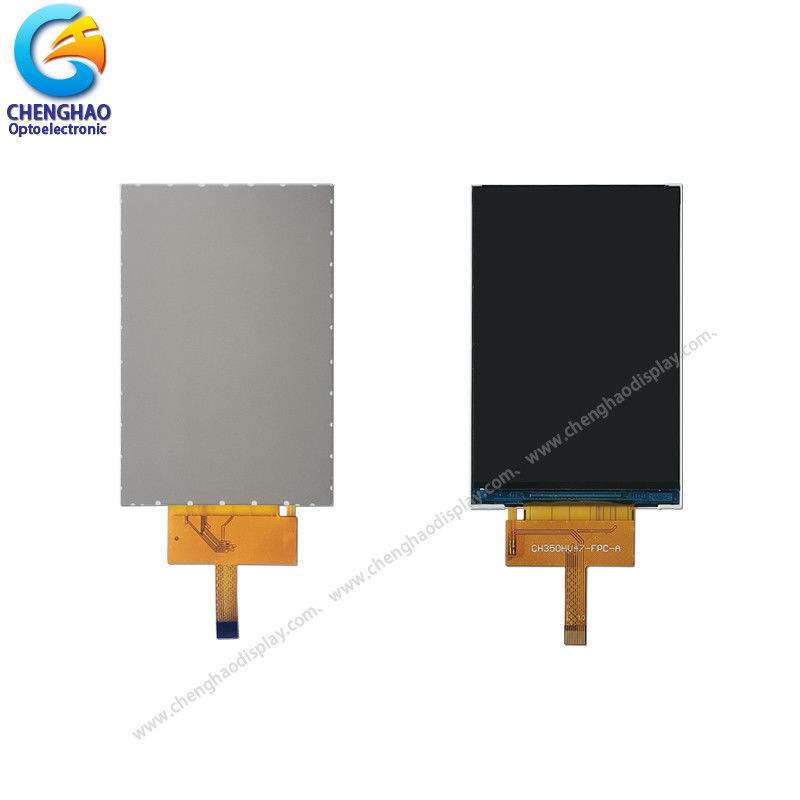

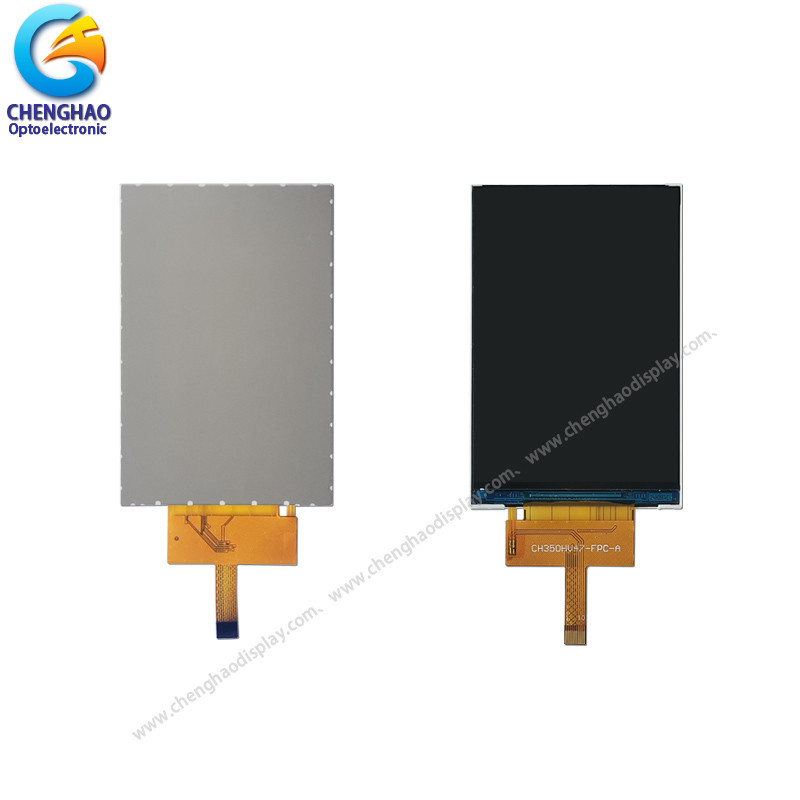

ChengHao TFT LCD CH350HV47A to kolorowy aktywny matrycowy tranzystor z cienką warstwą (TFT) wyświetlacz ciekłych kryształów (LCD), który wykorzystuje amorficzny krzemowy TFT jako urządzenie przełącznikowe.Ten model składa się z panelu LCD TFT, układu napędowego, światła tylnego i FPC.

Ten LCD TFT ma 3,5 cali (ekran poziomy) diagonalnie mierzoną aktywną powierzchnię wyświetlania o rozdzielczości 320*480.

Sterownik wykorzystywany w tym projekcie jest ST7796S lub kompatybilny i może wyświetlać kolory 16M za pomocą sygnału RGB.Sterownik jest zamontowany na szkle i połączenie za pośrednictwem FPC, w tym komponenty do napędu modułu wyświetlaniaWspiera 4-line 8-bitowy interfejs SPI.

Ponadto FPC może być również dostosowywany zgodnie z wymaganiami klienta, takimi jak modyfikacja światła tylnego i struktury FPC, definicja interfejsu itp.

Zgodność z RoHS i wolny od halogenów.

3Rysunki

Uwaga:
(1) Typ wyświetlacza: 3,5 cala TFT
(2) Kierunek widzenia: 80/80/80/80
(3) Układ napędowy LCD: ST7796S
(4) Tryb polaryzacji: transmisywny/negatywny
(5) Temperatura pracy: -20~70 °C
(6) Temperatura przechowywania: -30~80 °C
(7) Tolerancja nieoznaczania: ±0.20
(8) Ochrona: ROHS

4Szybki szczegół.

* Nazwa LCM: 3,5 cali Low Power LCD Display Module

* Model: CH350HV47A
* Lcm Rozmiar: 3,5 cala
* Typ wyświetlacza: 3,5 ̊ TFT
* Kolory wyświetlacza: 262K/65K
* Liczba kropek: 320*480
* TFT Dot Pitch:0.153 ((W)×0.153 ((H) mm
* Kąt widzenia:80/80/80/80
* Układ sterowania: ST7796S
* Tryb wyświetlania: IPS/Transmisja/Normalnie czarny
* Wielkość modułu:53.16(W)×81.74 ((H)×2.17(T) mm
* Obszar aktywny TFT:48.96 ((W)×73.44 ((H) mm

* Światłość: 350 cd/m2
* Kontrast: 800:1
* Typ interfejsu TFT:4-line_8bit SPI

* Liczba pinów: 10 pinów
* Typ i kolor podświetlenia: 6 podświetlenia LED/białe

5. Wniosek

6. Często zadawane pytania

P: Sposoby płatności?
T/T, Paypal i Western Union itp.
W przypadku próbek: płatność zaliczkowa.
W przypadku produkcji masowej: 50% depozytu i 50% salda przed wysyłką.

P: Jaki jest czas realizacji produktów?
Odpowiedź: Próbki na magazynie zostaną wysłane w ciągu 3 dni od zapłaty.
Od dwóch do czterech tygodni w przypadku masowej produkcji

P: Jak długi jest okres gwarancji?
Odpowiedź: Ogólnie rzecz biorąc, okres gwarancji wynosi jeden rok.

P: Jaki jest MOQ produktu?
Odpowiedź: Różne produkty mają różne MOQ, prosimy o kontakt z naszymi sprzedawcami w celu uzyskania szczegółowych informacji.

P: Jak wygląda wasza obsługa posprzedażna?
A: Jeśli pojawią się jakieś problemy, otrzymasz odpowiedź w ciągu 24 godzin.

P: Czy możecie świadczyć usługi OEM?
A:tak, możemy zapewnić zarówno OEM i ODM usługi, może dostosować produkty zgodnie z rysunkami dostarczane

P: Jak mogę zaufać jakości twoich produktów?
Odpowiedź: Spółka rozwinęła urządzenia i systemy do inspekcji przychodzących, testów online i testów niezawodności, produkty firmy przez badania ROHS,CE
