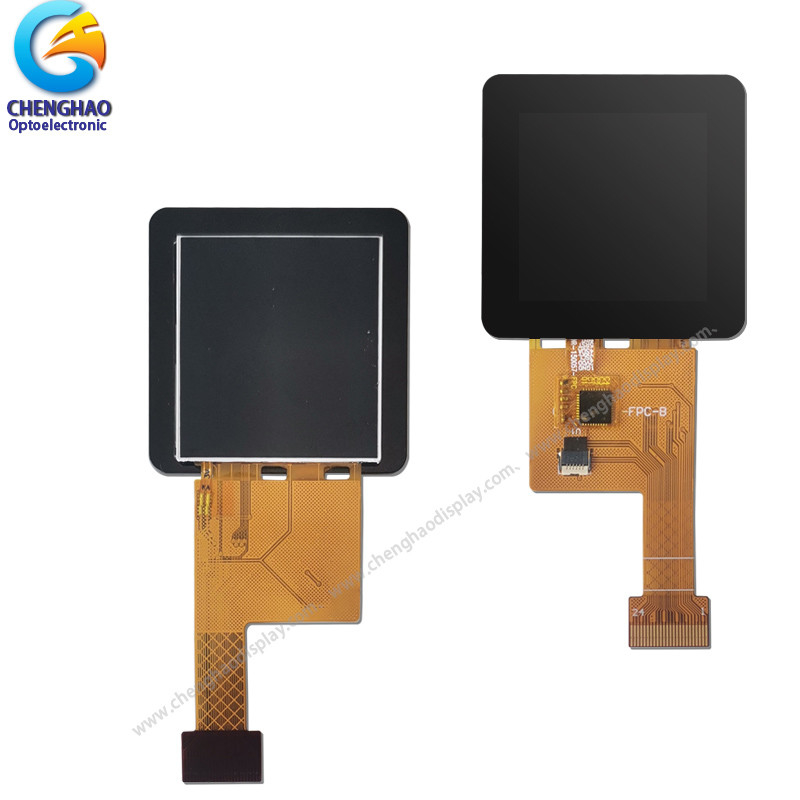

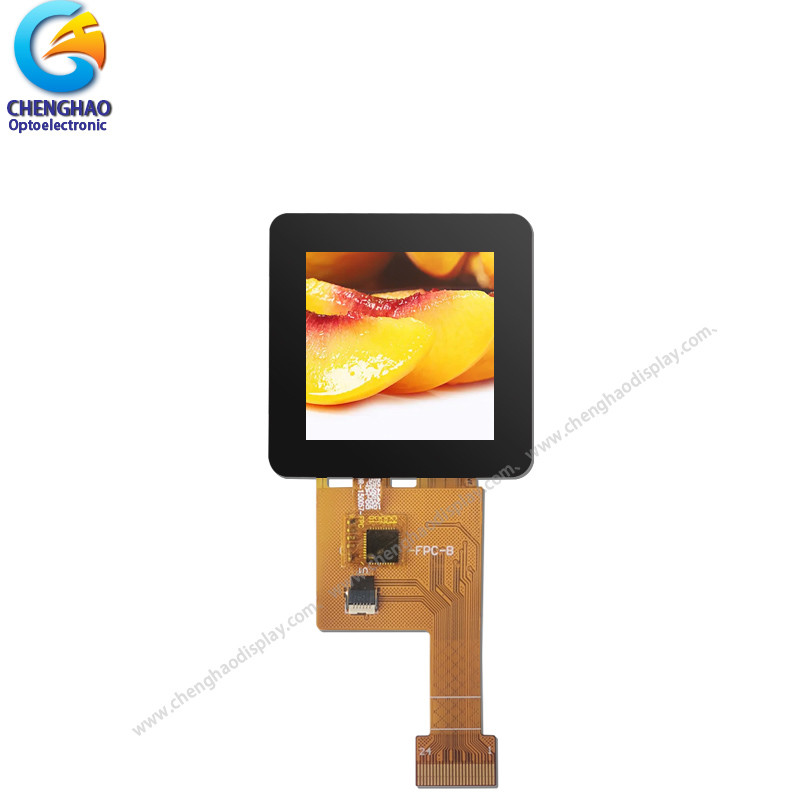

Kwadratowy ekran dotykowy TFT LCD pojemnościowy 320X320 24 pin z IC ST7796

opis produktu

Kwadratowy ekran dotykowy TFT LCD pojemnościowy 320*320 z układem ST7796 IC

1Specyfikacja

2Opis.

Chenghao mini touch display (CH154HV0A-CT) to niewielki kolorowy wyświetlacz LCD dotykowy o powierzchni wyświetlania 1,54 cali, rozdzielczości 320*320 kropek,i obsługuje 4-line_8bit SPI interfejsTen ekran LCD 320x320 tft jest nie tylko pełnym kątem widzenia IPS (80/80/80/80), ale także szerokim wyświetlaczem temperatury (-20~+70°C).

Jeśli ten niewielki ekran LCD kolorowy nie może w pełni zaspokoić potrzeb projektu, możemy również zmodyfikować niektóre parametry tego kolorowego ekranu LCD zgodnie z potrzebami projektu.Zawartość, którą można modyfikować, obejmuje strukturę kształtu FPC, definicja interfejsu, jasność podświetlenia, obróbka powierzchni ekranu, drukowanie logo

3Rysunki

Uwaga:
(1) Typ wyświetlacza: 1,54 cala TFT+TP
(2) Kierunek widzenia: 80/80/80/80
(3) Układ napędowy LCD IC: ST7796
(4) Tryb polaryzacji: transmisywny/negatywny
(5) Temperatura pracy: -20~70 °C
(6) Temperatura przechowywania: -30~80 °C
(7) Tolerancja nieoznaczania: ±0.20
(8) Ochrona: ROHS

4Szybki szczegół.

* Nazwa LCM: kwadratowy ekran dotykowy TFT LCD

* Model: CH154HV05A-CT
* Lcm Rozmiar: 1,54 cala
* Typ dotyku: pojemnościowy panel dotykowy
* Typ wyświetlacza: 1.54 ′′ TFT+CTP
* Kolory wyświetlacza: 262K/65K
* Liczba kropek: 320x320
* TFT Dot Pitch:0.0867 ((W)×0. 0867 ((H) mm
* Kąt widzenia:80/80/80/80
* Pozycja sterownika: ST7796
* Tryb wyświetlania: IPS/Transmisja/Normalnie BLACK
* Wielkość modułu:40.2 ((W)×40.5 ((H)×4.1 ((T) mm
* Obszar aktywny TFT:27.744 ((W)×27.744 ((H) mm
* Jasność: 400 nit
* Kontrast: 800:1
* Typ interfejsu TFT:4-line_8bit SPI

* Typ interfejsu TP: I2C

* Liczba pinów: 24
* Typ i kolor podświetlenia: podświetlenie LED/białe
Światło tylne: 6 LED

5. Wniosek

6. Często zadawane pytania

P: Sposoby płatności?
T/T, Paypal i Western Union itp.
W przypadku próbek: płatność zaliczkowa.
W przypadku produkcji masowej: 50% depozytu i 50% salda przed wysyłką.

P: Jaki jest czas realizacji produktów?
Odpowiedź: Próbki na magazynie zostaną wysłane w ciągu 3 dni od zapłaty.
Od dwóch do czterech tygodni w przypadku masowej produkcji

P: Jak długi jest okres gwarancji?
Odpowiedź: Ogólnie rzecz biorąc, okres gwarancji wynosi jeden rok.

P: Jaki jest MOQ produktu?
Odpowiedź: Różne produkty mają różne MOQ, prosimy o kontakt z naszymi sprzedawcami w celu uzyskania szczegółowych informacji.

P: Jak wygląda wasza obsługa posprzedażna?
A: Jeśli pojawią się jakieś problemy, otrzymasz odpowiedź w ciągu 24 godzin.

P: Czy możecie świadczyć usługi OEM?
A:tak, możemy zapewnić zarówno OEM i ODM usługi, może dostosować produkty zgodnie z rysunkami dostarczane

P: Jak mogę zaufać jakości twoich produktów?
Odpowiedź: Spółka rozwinęła urządzenia i systemy do inspekcji przychodzących, testów online i testów niezawodności, produkty firmy przez badania ROHS,CE
