opis produktu

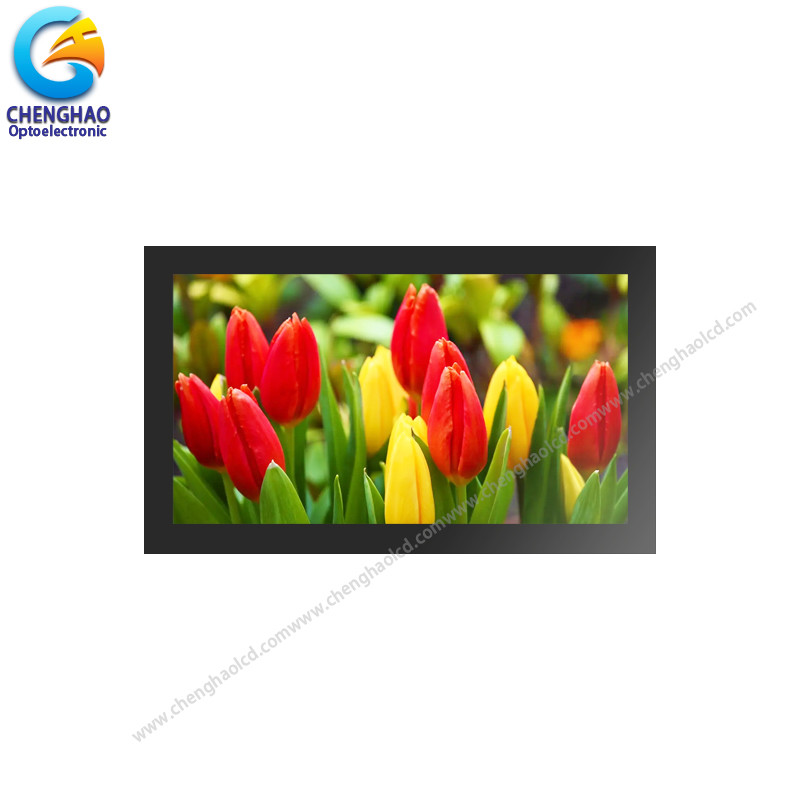

10.1 cala pełny kąt widzenia kolor dotykowy wyświetlacz LCD rozdzielczość 1024x600
1Specyfikacja
| Rodzaj: |
TFT |
| W kierunku widzenia: |
80/80/80,80 |
| Tryb wyświetlania |
IPS |
| Temperatura pracy: |
-30°C~80°C |
| Temperatura przechowywania: |
-30°C~80°C |
| System sterowania: |
* |
| Typ interfejsu: |
SPI |
| Jasność: |
400 CD/m2 |
2Opis.

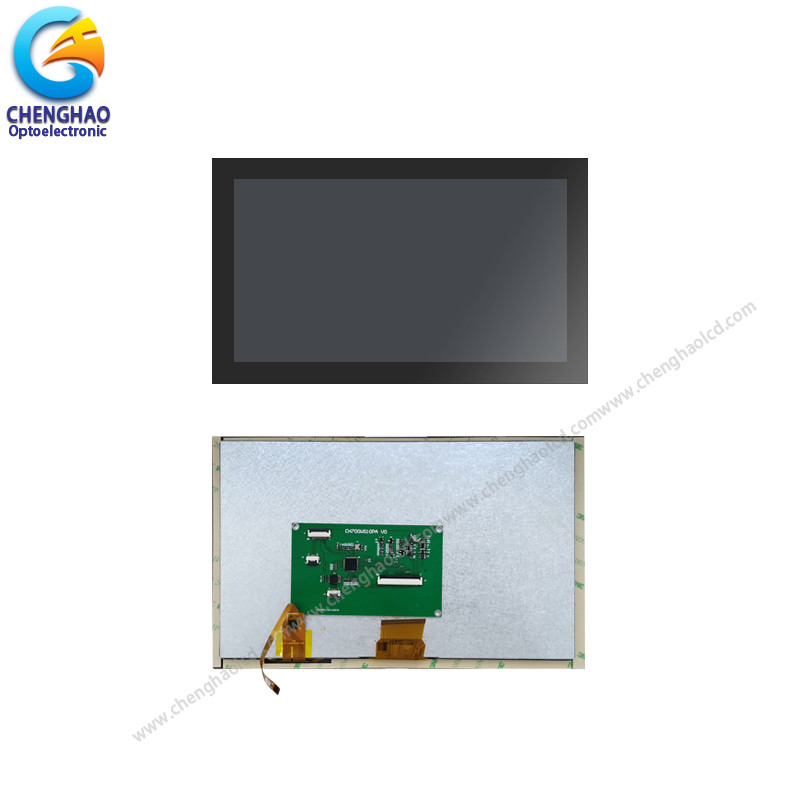

CHenghao Optoelectronic CH101WS07A-CT to kolorowy wyświetlacz LCD dotykowy o pełnym kącie widzenia, który obejmuje głównie panel dotykowy (TP), panel LCD, zespół podświetlenia (BL), układ sterowania i FPC.
(1) Niniejszy TP to pojemnościowy panel dotykowy (CTP), wykorzystujący GT911 jako układ sterowania, komunikujący się z innymi komponentami za pośrednictwem interfejsu I2C i obsługujący funkcję wielo-dotknięcia.
(2) Panel LCD jest typu TFT, umożliwiając użytkownikom odczytywanie ekranu LCD pod szerokim kątem widzenia (80/80/80/80).1 cala aktywny obszar koloru panelu LCD, który może odtwarzać animacje wideo HD 1024x600 pikseli.
(3) BL i FPC mogą być dostosowywane zgodnie z wymaganiami klienta.
Jeśli CH101WS07A-CT nie może spełnić Twoich potrzeb, mamy wiele podobnych rozwiązań wyświetlaczy LCD do wyboru, możesz je uzyskać za pośrednictwem naszej internetowej obsługi klienta.
3Rysunki
Uwaga:
(1) Typ wyświetlacza: 10.1 TFT+CTP
(2) Kierunek widzenia: 80/80/80/80
(3) Temperatura pracy: -20~70 °C
(4) Temperatura przechowywania: -30~80 °C
(5) Tolerancja nieoznaczająca: ±0.20
(6) Ochrona: ROHS
4- Qucik szczegóły.
Typ LCD:10.1TFT + CTP
Gwarancja: jeden rok
Układ kropek: 1024 (RGB) × 600 kropek
Zestaw filtrów kolorów: pas pionowy RGB
Tryb wyświetlania: IPS / Transmissive / Normalnie czarny
Kierunek widzenia: 80/80/80/80
Rodzaj CTP: G+G
Obsługa powierzchniowa: 6h
IC sterownika CTP: GT911
Dostawca LCD: Chenghao Optoelectronic
Wielkość modułu: 252,00 ((W) × 155.5.00(H) ×10.75(T) mm
Wielkość TFT: 235,00 ((W) × 143,00 ((H) × 5,0 ((T) mm
Obszar aktywny: 222,72 ((W) × 125,28 ((H) mm
LENS Obszar widzenia: 223,72 ((W) × 126,28 ((H) mm
rozmiar kropki: 0,2175 ((W) × 0,2088 ((H) mm
Interfejs TFT:SPI
CTP:I2C
Temperatura pracy: -20 ~ +70 °C
Temperatura przechowywania: -30 ~ +80 °C
Światło tylne: 42 białe diody LED
Masa: TBD g
5. Wniosek
6. Często zadawane pytania
P1: Czy akceptujesz wyświetlacze i ekrany dotykowe?
Oczywiście, można dostosować FPC, podświetlenie i ekran dotykowy.
P2: Jaki rodzaj interfejsu ma Twój ekran wyświetlania?
Odpowiedź: Małe ekrany zazwyczaj obsługują SPI,MCU,RGB,MIPI. Wyświetlacze średniej wielkości zazwyczaj obsługują LVDS,MIPI,EDP. Różne specyfikacje wykorzystują różne interfejsy.
Pytanie 3: Czy używa pan capacitive touch screen czy resistive touch screen?
Mamy pojemnościowy ekran dotykowy i opór dotykowy.
P4: Jaka jest wasza polityka w zakresie próbek?
A: Jeśli mamy zapasy, możemy wziąć próbki w dowolnym momencie, jeśli nie mamy zapasów, to zajmie to trochę czasu, a następnie poczekajmy, aż materiały wrócą na próbki.Ale klient musi zapłacić opłatę za próbkę i opłatę ekspresową.
Q5: Jak długi jest czas realizacji masowej produkcji?
A: Produkcja masowa zajmuje około 20-45 dni roboczych, w zależności od modelu i ilości zamówienia.
