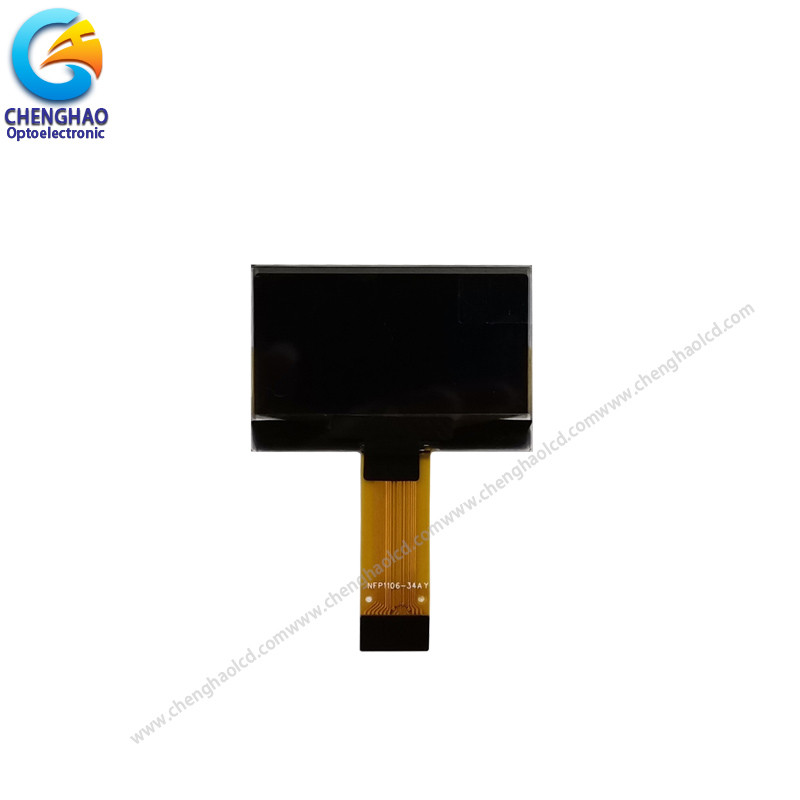

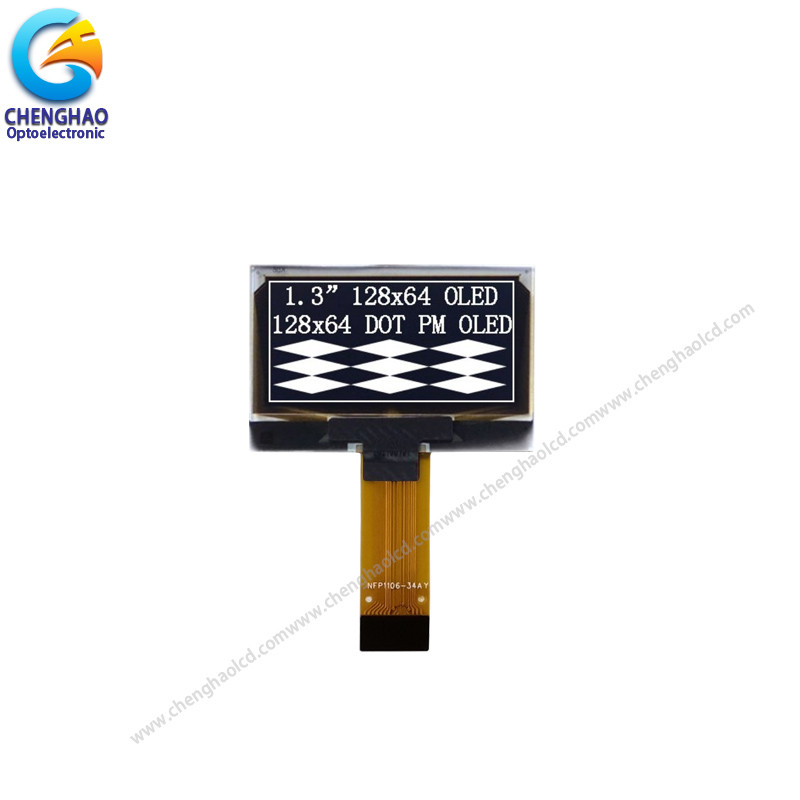

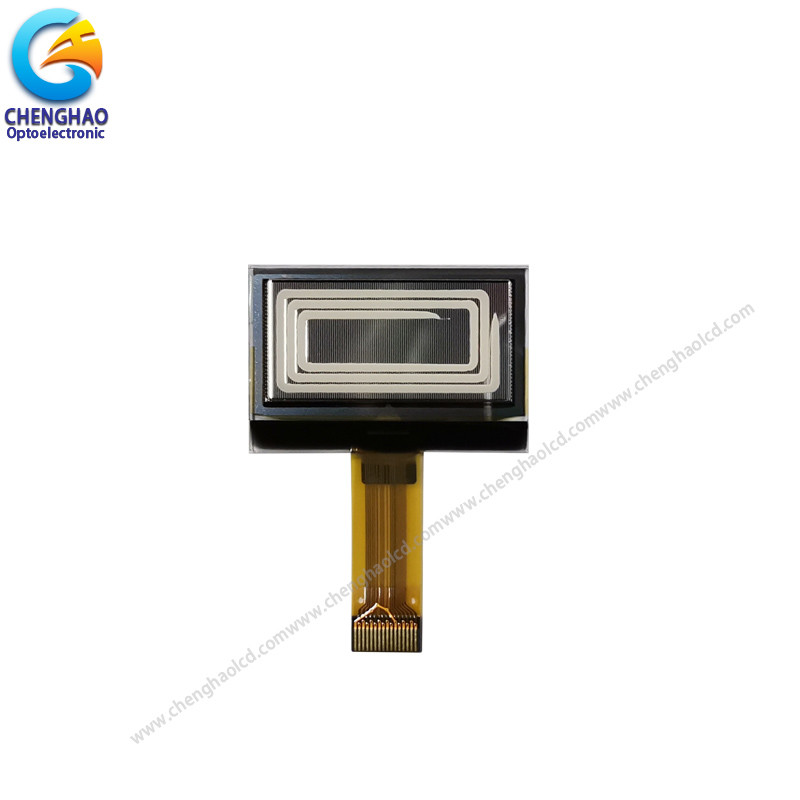

12864 Monochromatyczny wyświetlacz LCD 16pin 1,3 cala 128*64 LCD COG Moduły graficzne
1Podstawowe specyfikacje
1.1 Specyfikacje wyświetlacza
1) Tryb wyświetlania: Matryca pasywna
2) Kolor wyświetlacza: monochromatyczny (biały)
3) Praca na wózku: 1/64
1.2 Specyfikacje mechaniczne
1) Rysunek zarysu: Zgodnie z załączonym rysunkiem zarysu
2) Liczba pikseli: 128 ¢ 64
3) Wielkość panele: 34,5 ∙ 23,0 ∙ 1,4 mm
4) Powierzchnia aktywna: 29,42 mm
5) Pixel Pitch: 0,23 23 mm)
6) Wielkość pikseli: 0,21 mm
7) Masa: 2,18 g
1.3 Obszar aktywny / Mapy pamięci i konstrukcja pikseli
1.4 Rysunek mechaniczny
2. Maksymalne ratingi absolutne
|
Parametry
|
Symbol
|
Min.
|
Maksymalnie
|
Jednostka
|
Uwaga:
|
|
Napięcie zasilające dla logiki
|
VDD
|
- 0.3
|
4 |
V
|
1, 2
|
|
Napięcie zasilania do wyświetlania
|
VCC
|
0 |
14 |
V |
1, 2
|
|
Napięcie zasilania dla prądu stałego/prądu stałego
|
VBAT
|
0.3
|
5 |
V |
1, 2
|
|
Temperatura pracy
|
TOP
|
-40
|
85
|
°C
|
|
|
Temperatura przechowywania
|
TSTG
|
-40
|
85
|
|
3 |
|
Czas trwania (120 cd/m)2)
|
|
10,000
|
- |
godzina
|
4 |
|
Czas trwania (80 cd/m)2)
|
|
30,000
|
- |
godzina
|
4 |
|
Czas trwania (60 cd/m)2)
|
|
50,000
|
- |
godzina
|
4 |
Uwaga 1: Wszystkie wyżej wymienione napięcia są oparte na ¢VSS= 0V.
Uwaga 2: Gdy ten moduł jest używany powyżej powyższych absolutnych maksymalnych wartości mocy, trwałe uszkodzenie
W przypadku normalnych operacji pożądane jest również użycie tego modułu w ramach
warunki określone w sekcji 3. Optyka i właściwości elektryczne.
powyższych warunkach może wystąpić awaria modułu i niezawodność modułu
może się pogorszyć.
Uwaga 3: Określone zakresy temperatur nie obejmują polaryzatora.
temperatura polaryzatora powinna wynosić 80 ̊C.
Uwaga 4: VCC= 12,0V, Ta)= 25°C, 50% szachownica.
Konfiguracja oprogramowania jest zgodna z sekcją 4.4 Inicjalizacja.
Średni okres eksploatacji w warunkach, w których nie można osiągnąć całkowitej jasności, wynosi 50% początkowej jasności.
temperatura pomieszczenia jest oszacowana przez przyspieszoną pracę w warunkach wysokiej temperatury.
3.. Optyka i właściwości elektryczne
3.1 Charakterystyka optyczna
|
Charakterystyka
|
Symbol
|
Warunki
|
Min.
|
Rodzaj
|
Maksymalnie
|
Jednostka
|
|
Jasność
(V)CCZapewnione zewnętrznie)
|
Lbr
|
Uwaga 5
|
100
|
- |
- |
cd/m2
|
|
Jasność
(VCC wytwarzane przez wewnętrzne prądy stałe/prądy stałe)
|
Lbr
|
Uwaga 6
|
90
|
110
|
130
|
cd/m2
|
|
C.I.E. (biały)
|
(x)
(y)
|
C.I.E. 1931
|
0.25
0.27
|
0.29
0.31
|
0.33
0.35
|
|
|
Kontrast pomieszczeń ciemnych
|
CR
|
|
|
2000:1
|
|
|
|
Kąt widzenia
|
|
|
|
Wolne
|
|
stopień
|
* Pomiar optyczny wykonany przy VDD = 2,8 V, VCC = 12 V i 9 V.
Konfiguracja oprogramowania jest zgodna z sekcją 4.4 Inicjalizacja.
3.2 Charakterystyka prądu stałego
|
Charakterystyka
|
Symbol
|
Warunki
|
Min.
|
Rodzaj
|
Maksymalnie
|
Jednostka
|
|
Napięcie zasilające dla logiki
|
VDD
|
|
1.65
|
2.8
|
3.3 |
V |
|
Napięcie zasilania do wyświetlania
(Zapewnione zewnętrznie)
|
VCC
|
Uwaga 5
(wewnętrzny prąd stały/prąd stały wyłączony)
|
- |
12 |
- |
V |
|
Napięcie zasilania dla prądu stałego/prądu stałego
|
VBAT
|
Włączanie wewnętrznego prądu stałego/prądu stałego
|
3.5 |
- |
4.2 |
V |
|
Napięcie zasilania do wyświetlania
(generowane przez wewnętrzną prąd stały/prąd stały)
|
Wpływ
|
Uwaga 6
(wewnętrzne włączenie prądu stałego/prądu stałego)
|
6.4
|
- |
9 |
V |
|
Wpływ na wysokim poziomie
|
VIH
|
Ja...WYJEDNIE= 100μA, 3,3MHz
|
z 0,8 VDD
|
- |
VDD
|
V |
|
Wpływ niskiego poziomu
|
VIL
|
Ja...WYJEDNIE= 100μA, 3,3MHz
|
0 |
- |
0.2VDD
|
V |
|
Wydajność wysokiego poziomu
|
VOch, nie.
|
Ja...WYJEDNIE= 100μA, 3,3MHz
|
0.9xVDD
|
- |
VDD
|
V |
|
Wydajność niskiego poziomu
|
VOL
|
Ja...WYJEDNIE= 100μA, 3,3MHz
|
0 |
- |
0.1VDD
|
V |
|
Prąd pracy dla VDD
|
Ja...DD
|
|
- |
180 |
300 |
μA
|
|
Prąd pracy dla VCC
(V)CCZapewnione zewnętrznie)
|
Ja...CC
|
Uwaga 7
|
- |
17 |
28 |
mA
|
|
Prąd roboczy dla VBAT
(VCC wytwarzane przez wewnętrzne prądy stałe/prądy stałe)
|
IBAT
|
Uwaga 8
|
- |
45 |
50 |
mA |
|
Uwaga 8
|
Ja...DD, SLEEP
|
|
- |
1 |
5 |
μA
|
|
Prąd w trybie uśpienia dla VCC
|
Ja...CC, SLEEP
|
|
- |
2 |
10 |
μA
|
Uwaga 5 i 6: Jasność (Lbr) i napięcie zasilania do wyświetlania (VCC) zależą od zmiany panelu
charakterystyki i żądania klienta.
Uwaga 7: VDD = 2,8 V, VCC = 12 V, IREF = 910 K 100% obszaru wyświetlania Włączone.
Uwaga 8: VDD = 2,8 V, VCC = 9 V, IREF = 560 K 100% obszaru wyświetlania Włączone.
* Konfiguracja oprogramowania jest zgodna z sekcją 4.4 Inicjalizacja.
