opis produktu

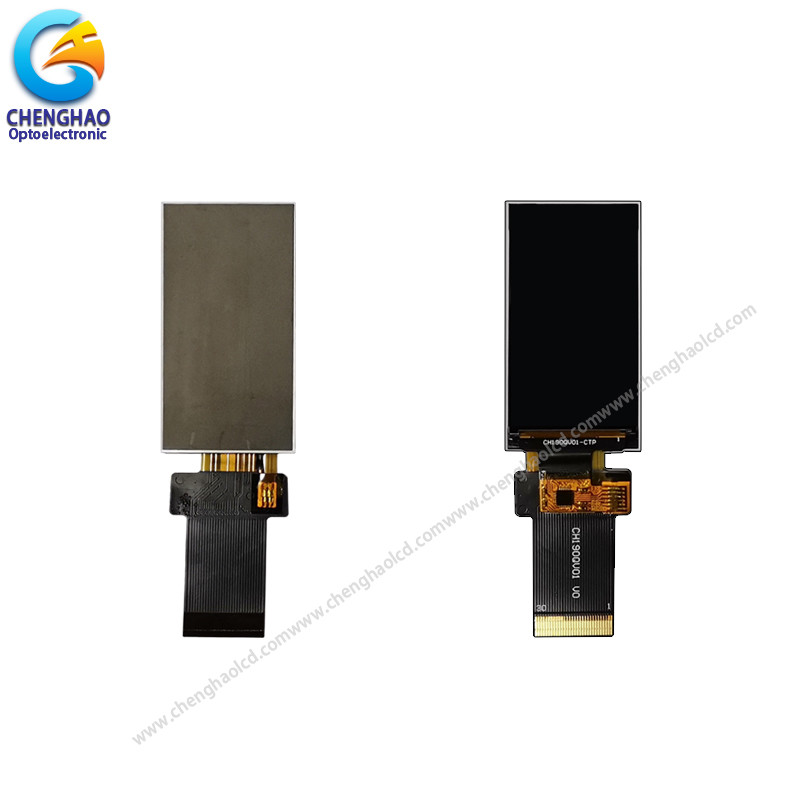

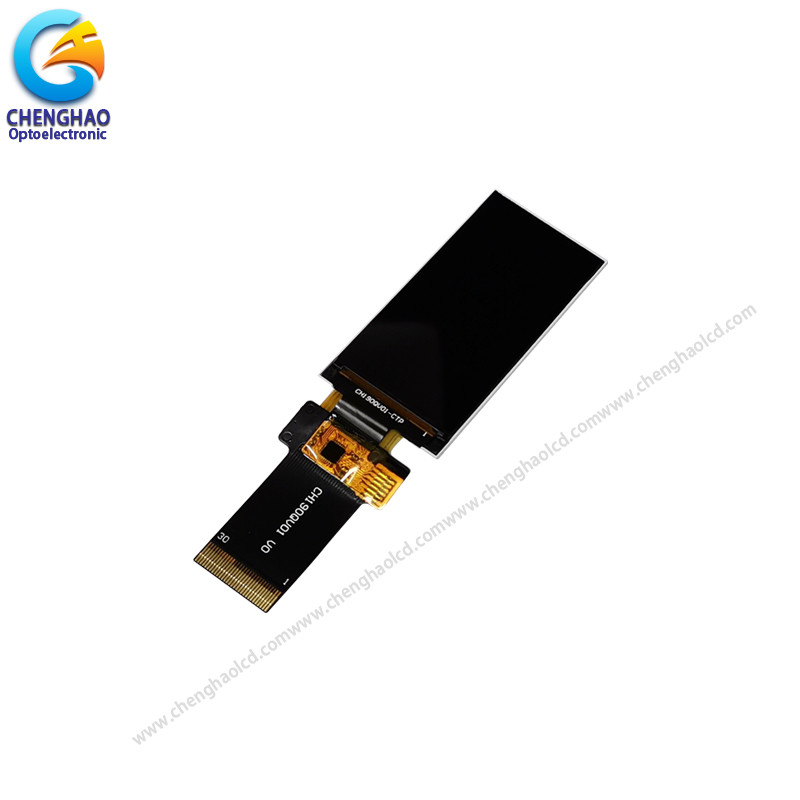

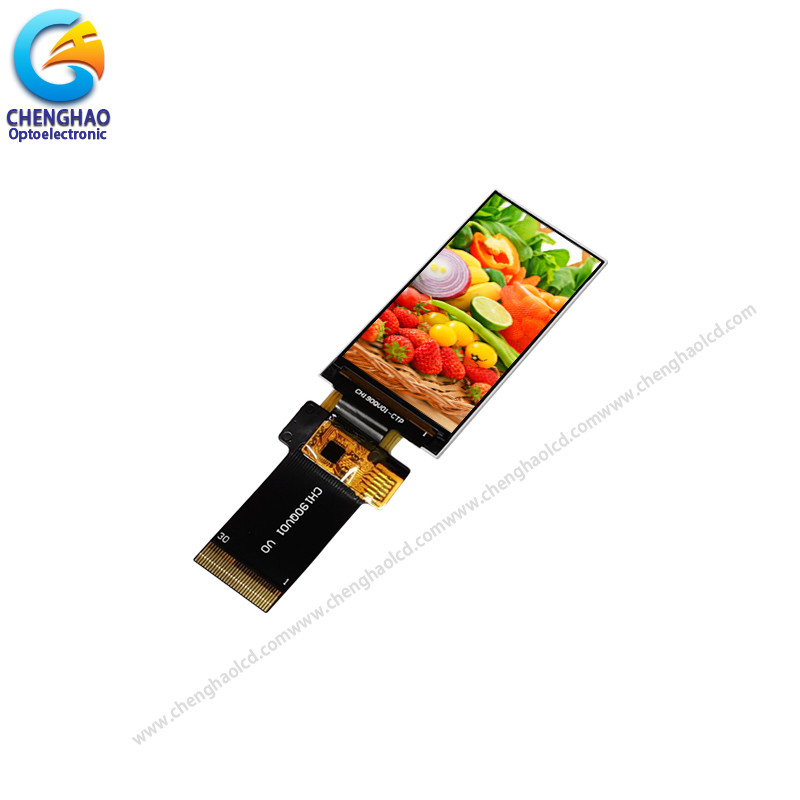

1.9 Tft Ips LCD Display Module 170x320 Qvga Mcu Spi Interfejs
1Specyfikacja
| Typ wyświetlacza |
CH190QV01A |
| Model wyświetlania |
IPS / nadajnik / zazwyczaj czarny
|
| Rozdzielczość wyświetlacza |
170*320 kropek |
| Kontrast |
800 |
| Ogólny rozmiar |
25.8 ((W)×49.72 ((H)×1.43 ((T) mm
|
| Obszar aktywny (A.A.) |
22.7 ((W)×42.72 ((H) mm
|
| Światłość |
400 cd/m2 |
2Opis.
ChengHao Display model CH190QV01A to kolorowy aktywny matrycowy tranzystor cienkiej folii (TFT) płynno-kryształowy wyświetlacz (LCD) z wykorzystaniem amorficznych TFT krzemu jako urządzeń przełącznikowych.Ten model składa się z panelu LCD, IC sterownika, podświetlenie i FPC.
Panel LCD należy do typu TFT (ekran pionowy), przyjmuje technologię wyświetlania IPS, a najlepszym kątem widzenia jest pełny kąt widzenia (80/80/80/80).9 cali dot matrycy powierzchni tego panelu LCD, zdolny do wyświetlania obrazów wideo o rozdzielczości 170 (RGB) * 320 pikseli.
Jako sterownik IC modułu, ST7789 jest zainstalowany na szklanym panelu i komunikuje się z FPC do wyświetlania kolorów 262/65K poprzez wprowadzanie sygnałów RGB.
FPC może być dostosowywany zgodnie z wymaganiami klienta, w tym struktury kształtu, definicji interfejsu itp.
3Rysunki
Uwaga:
(1) Typ wyświetlacza: 1,9 cala TFT
(2) Kierunek widzenia: 80/80/80/80
(3) Temperatura pracy: -20~70 °C
(4) Temperatura przechowywania: -30~80 °C
(5) Tolerancja nieoznaczająca: ±0.20
(6) Ochrona: ROHS
4- Qucik szczegóły.
* Moduł. Nazwa: 1.9 Tft Ips Moduł wyświetlania lcd 170x320 Qvga MCU SPI Interfejs
* MODEL NO. :CH190QV01A
* Typ modułu:10,9 cala TFT
* Tryb wyświetlania:IPS / Transmissive / Normalnie czarny
* Liczba kropek: 170*320
* Wielkość modułu:
25.8 ((W)×49.72 ((H)×1.43 ((T) mm* Obszar aktywny TFT:
22.7 ((W)×42.72 ((H) mm* Interfejs TFT:
Interfejs MCU 8080-8 bit
4-linkowy 8-bitowy SPI
* Kolor: 262K
* Kontrast: 800
* W kierunku widzenia: 80/80/80/80
* LCD DRIVE IC:ST7789
* Polaryzator: transmisywny/negatywny
* TEMP Działania: -20°C~+70°C
* Czas przechowywania: -30°C~+80°C
* Tolerancja nieoznaczania: ±0.20
* Wymagania dotyczące ochrony środowiska: RoHS
NOWE
* FPC Numer: 30pin
* Podświetlenie tylne typ: biała dioda LED
* Czas trwania: 200000 godzin
* BL CHRONICZNY CHRONICZNY:
* Światłość: 400 cd/m2
5. Wniosek
6. Często zadawane pytania
P1: Jaki rodzaj interfejsu ma ekran wyświetlania?
Odpowiedź: Małe ekrany zazwyczaj obsługują SPI,MCU,RGB,MIPI. Wyświetlacze średniej wielkości zazwyczaj obsługują LVDS,MIPI,EDP. Różne specyfikacje wykorzystują różne interfejsy.
Pytanie 2: Czy używacie pojemnościowego ekranu dotykowego czy oporowego?
Mamy pojemnościowy ekran dotykowy i opór dotykowy.
P3: Jaka jest twoja polityka w zakresie próbek?
A: Jeśli mamy zapasy, możemy wziąć próbki w dowolnym momencie, jeśli nie mamy zapasów, to zajmie to trochę czasu, a następnie poczekajmy, aż materiały wrócą na próbki.Ale klient musi zapłacić opłatę za próbkę i opłatę ekspresową.
Q4: Jak długo jest czas realizacji masowej produkcji?
A: Produkcja masowa zajmuje około 20-45 dni roboczych, w zależności od modelu i ilości zamówienia.
P5: Jak zapewnić długoterminową stabilną dostawę?
Odpowiedź: Po pierwsze, polecamy produkty, które mogą być dostarczane przez długi czas do klientów, a po drugie, będziemy mieli dużą liczbę zapasów z góry na długi czas.
P6: Jaki jest sposób płatności za masową produkcję?
Odpowiedź: Ogólnie, po otrzymaniu 50%-100% depozytu od klientów, zaczynają przygotowywać materiały.
P7: Czy przed dostawą sprawdzisz towar?
O: Tak, przesyłamy towar po 100% kontroli.
