10pin Mały moduł wyświetlacza LCD 320*480 z 4-linkowym 8-bitowym interfejsem SPI

opis produktu

10pin Mały moduł wyświetlacza LCD 320*480 z 4-linkowym 8-bitowym interfejsem SPI

1Specyfikacja

2Opis.

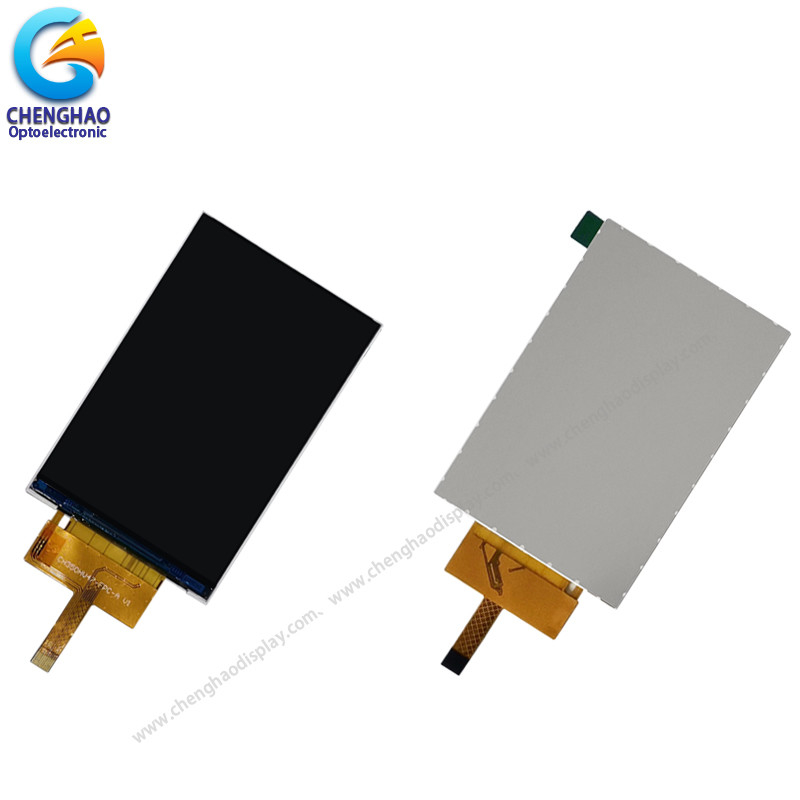

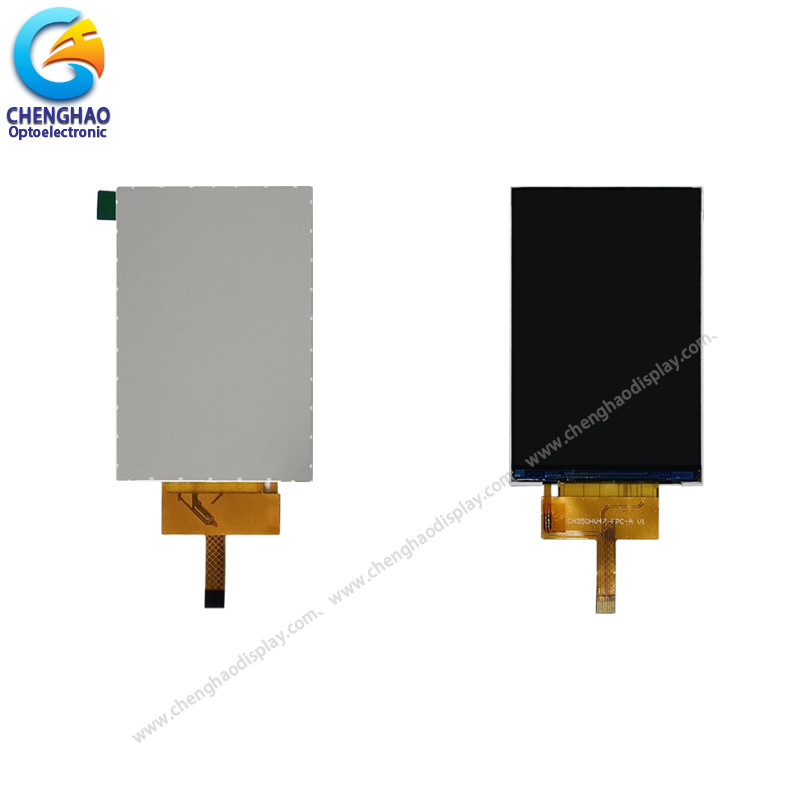

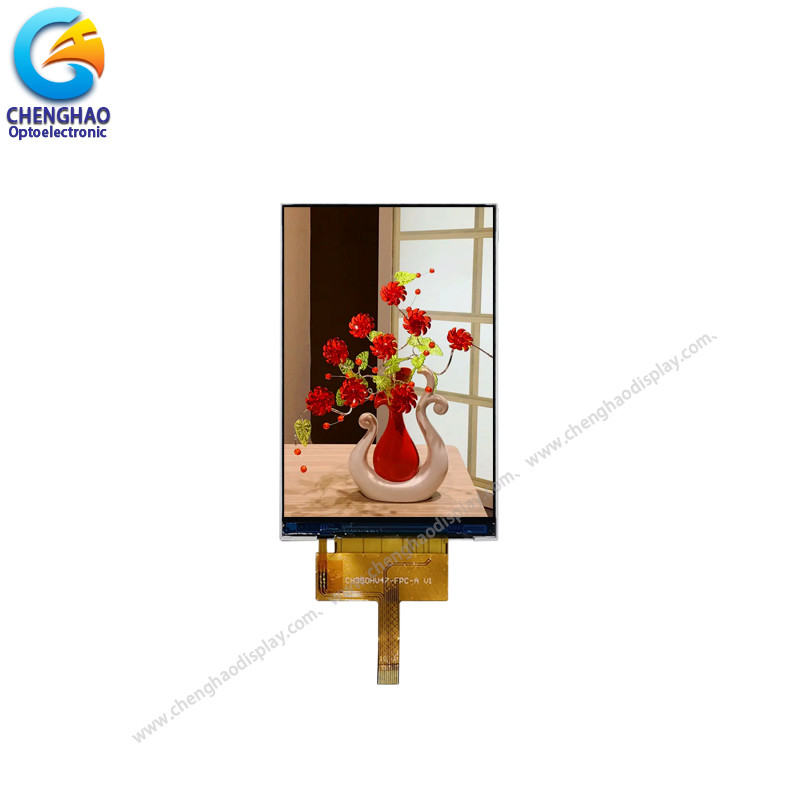

ChengHao Display model CH350HV47B to kolorowy aktywny matrycowy tranzystor cienkiego filmu (TFT) płynno-krystaliczny wyświetlacz (LCD), który wykorzystuje amorficzny krzemowy TFT jako urządzenie przełącznikowe.Ten model składa się z panelu LCD TFT, układu napędowego, światła tylnego i FPC.
Panel LCD ma aktywny obszar wyświetlania, mierzący 3,5 cala w przekątnej, z rozdzielczością 320*480*3-RGB.
Sterownik wykorzystywany w tym projekcie to ST7796 i może wyświetlać kolory 262k/65k za pomocą sygnału RGB.Sterownik jest zamontowany na szkle i połączenie za pośrednictwem FPC, w tym komponenty do napędu modułu wyświetlania.
Ponadto, tft lcd 320x480 może być również dostosowywany zgodnie z wymaganiami klienta, takimi jak modyfikacja podświetlenia i struktury FPC, definicja interfejsu itp.
Zgodność z RoHS i wolny od halogenów.

3Rysunki

Uwaga:
(1) Typ wyświetlacza: 3,5"IPS
(2) Strona widzenia: Ali Strona widzenia
(3) Układ LCD:ST7796S
(4) Tryb polaryzacyjny: nadajnik
(5) Temperatura pracy: -20~70 °C
(6) Temperatura przechowywania: -30~80 °C
(7) Tolerancja nieoznaczania: ±0.20
(8) Ochrona: ROHS

4Szybki szczegół.

Nazwa produktu: 10pin Mały moduł wyświetlacza LCD 3,5 cala 320*480 Z 4 linii 8bit SPI Interfejs

Rodzaj LCD: 3.5: IPS
Układ kropek: 320 (RGB) × 480 kropek
Zestaw filtrów kolorów: pas pionowy RGB
Tryb wyświetlania: IPS / Transmission / Normalnie czarny
Kierunek widzenia: 80/80/80/80
System sterowania: ST7796S
Wielkość modułu: 53,16 ((W) × 81,74 ((H) × 2,17 ((T) mm
Powierzchnia aktywna: 48,96 ((W) × 73,44 ((H) mm
/Dot pitch:0.153 ((W) × 0.153 ((H) mm
Interfejs: 4-linkowy 8-bitowy SPI
Temperatura pracy: -20 ~ +70 °C
Temperatura przechowywania: -30 ~ +80 °C
Światło tylne: 8 białych LED
Masa: TBD g

5. Wniosek

6. Często zadawane pytania

1P: Jak mogę dostać próbki?
A: Wysyłanie zapytania → Oferta → Potwierdzenie oferty → Potwierdzenie oferty i opłata za narzędzia → Zapewnienie rysunku → Potwierdzenie rysunku → Wytwarzanie narzędzi i próbek → Skończone próbki → Dostawa za pośrednictwem przewozu towarowego lub morskiego.

2P: Jak długo mogę oczekiwać uzyskania próbki?
Odpowiedź: Rysunek konturowy: 2-4 dni Czas próbki: 7-15 dni.

3P: Czy możecie zaprojektować płytę LCD zgodnie z naszym zapotrzebowaniem?
Jasne. Damy ci najlepsze opłaty.

4. P: Jak można zagwarantować jakość produkcji?
A: Nasza jakość produkcji jest zgodna ze standardem ISO9000, stabilny zespół projektowy, 10 letnie doświadczenie zespołu QC i ścisły system kontroli jakości gwarantują jakość produkcji.Przyjmij trzecią część Inspekcja, wysokiej i niskiej temperatury przechowywania i badań operacyjnych w warunkach wysokich.

5. P: Jak składać zamówienia?
A: Jeśli potwierdzasz, że próbki są w porządku, proszę wysłać nam zamówienie zakupu e-mailem lub faksem, a następnie wyślemy fakturę na wpłatę depozytu.
(1) Informacje o produkcie - Ilość, numer modelu
(2) Informacje dotyczące wysyłki - Nazwa firmy, adres uliczny, numer telefonu i faksu, port morski przeznaczenia.
(3) Dane kontaktowe spedycji, jeśli macie takie w Chinach.
