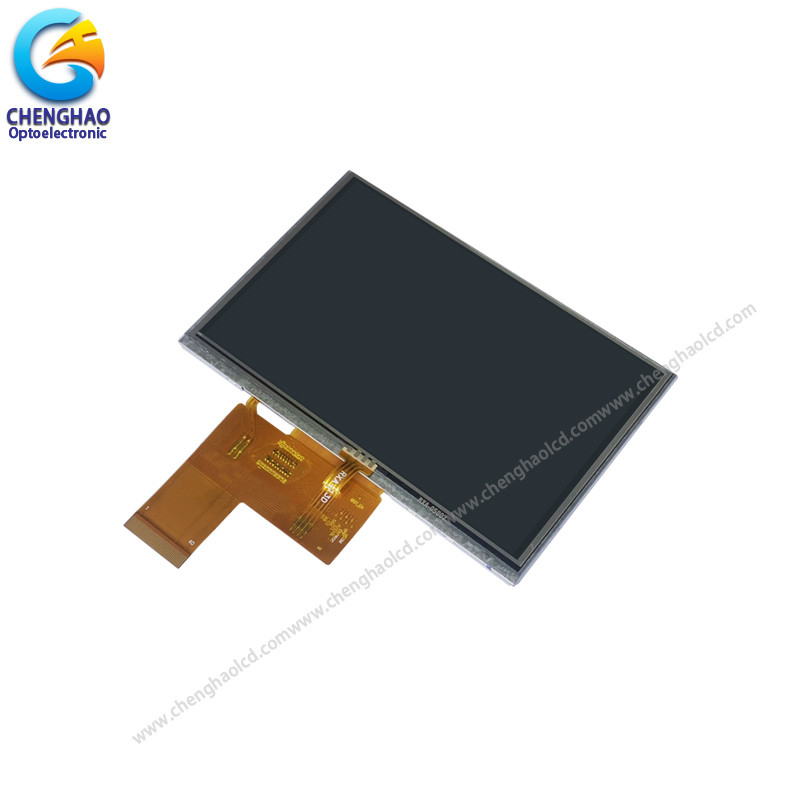

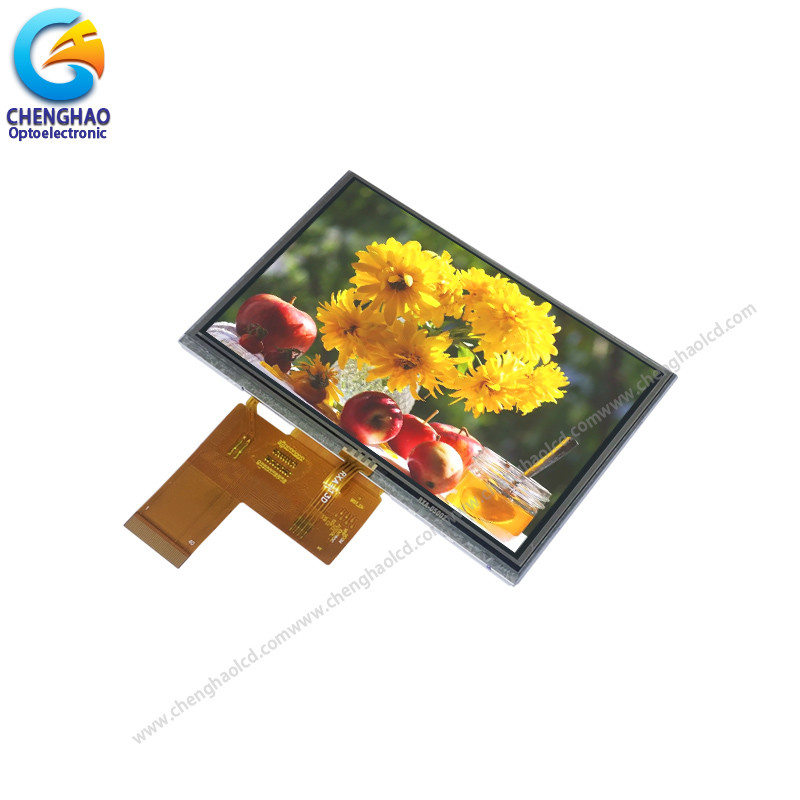

40 pin ekran LCD 5 cali 800*480 rozdzielczość Mały ekran LCD dotykowy

opis produktu

40 pin ekran LCD 5 cali 800*480 rozdzielczość Mały ekran LCD dotykowy

1Specyfikacja

2Opis.

ChengHao Display model CH500WV05A-T to kolorowy aktywny matrycowy tranzystor z cienką foliową (TFT) płynokrystaliczny wyświetlacz (LCD), który wykorzystuje amorficzny krzemowy TFT jako urządzenie przełącznikowe.Ten model składa się z panelu LCD TFT, panel dotykowy, układ napędowy, światło tylne i FPC.
Ten LCD TFT ma 5,0 cali (ekran poziomy) diagonalnie mierzoną aktywną powierzchnię wyświetlacza z rozdzielczością 800*3 ((RGB) *480.
Sterownik wykorzystywany w tym projekcie może wyświetlać 16M kolorów poprzez wejście sygnału RGB. Sterownik jest zamontowany na szkle i połączenie za pośrednictwem FPC, w tym komponenty do napędzania modułu wyświetlania.Wsparcie 24-bitowego równoległego interfejsu RGB.
Ponadto FPC może być również dostosowywany zgodnie z wymaganiami klienta, takimi jak modyfikacja światła tylnego i struktury FPC, definicja interfejsu itp. RoHS Compliance & Halogen Free.
Oczywiście, jeśli ten 5 cali matryca LCD tft w ogóle nie spełnia wymagań projektu, możemy również zaprojektować nowe rozwiązanie wyświetlania dla Ciebie zgodnie z Twoimi życzeniami,i można uzyskać odpowiednie informacje poprzez konsultacje z obsługą klienta online.

3Rysunki

Uwaga:
(1) Typ wyświetlacza: 5.0"TFT
(2) Kierunek widzenia:Wszystkie kierunki widzenia

(3) Układ LCD IC: ****
(4) Temperatura pracy: -20~70 °C
(5) Temperatura przechowywania: -30~80 °C
(6) Tolerancja nieoznaczania: ±0.20
(7) Ochrona: ROHS

4Szybki szczegół.

Nazwa produktu: Ekran LCD o rozdzielczości 5 cali 800*480 rozdzielczość Mały ekran LCD dotykowy
Numer modelu:CH500WV05A-T
Z lub bez TP: Tak
Typ TP: RTP
Rodzaj LCD: 5.0"TFT+TP
Układ kropek:800×3 ((RGB)×480
Zestaw filtrów kolorów: pas pionowy RGB
Tryb wyświetlania: IPS / Transmissive / Normalnie czarny
Kierunek widzenia: 80/80/80/80
IC sterownika TFT:***
Kolor: 16M
Kontrast: 800:1
Rozmiar modułu: 120.7 ((W)×76.3 ((H)×4.2(T) mm
Obszar aktywny TFT: 108 ((W)×64.8(H) mm
/Dot pitch: 0.135 ((W)×0.135 ((H) mm
Interfejs TFT:24-bitowy równoległy interfejs RGB
Numer szpilki FPC: 40
Temperatura pracy: -20 ~ +60 °C
Temperatura przechowywania: -30 ~ +70 °C
Światło tylne: biała dioda LED
Masa: *** g

6Zapewnienie jakości produktów

(1)Wysokiej jakości dostawca surowców:
Gwarancja po sprzedaży i długoterminowy stabilny dostawca, panel LCD i sterownik IC wykonany z surowców regulowanych A.
(2)Inne materiały:
Wykorzystujemy również zupełnie nowe surowce A-regulowane.
(3) Ścisła kontrola jakości:
Wskaźnik błędów w sieci klientów wynosi do 98,5%.
Kontrola odbywa się w FOG==>LCM==>LCM+RTP/CTP==>inspekcja produkcyjna online==>inspekcja Q.C==>test starzenia się 4 godziny z obciążeniem w specjalnym pomieszczeniu o temperaturze 60 °C (opcjonalnie)==>OQC.
Produkt musi przejść 5 testów przed wysyłką: inspekcja przychodząca, 100% inspekcja online, inspekcja QC na miejscu, test starzenia się i inspekcja OQC itp.
