Medyczny 7-calowy wyświetlacz dotykowy 400 Nits 800x480 SPI Interfejs

opis produktu

Medyczny 7-calowy wyświetlacz dotykowy 400 Nits 800*480 Interfejs SPI

1Specyfikacja

2Opis.

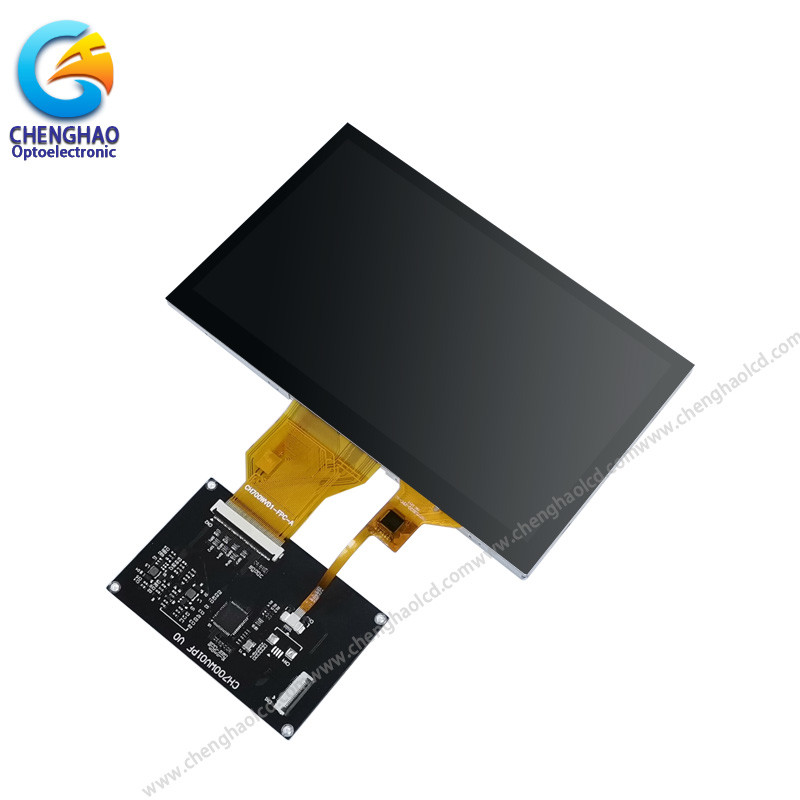

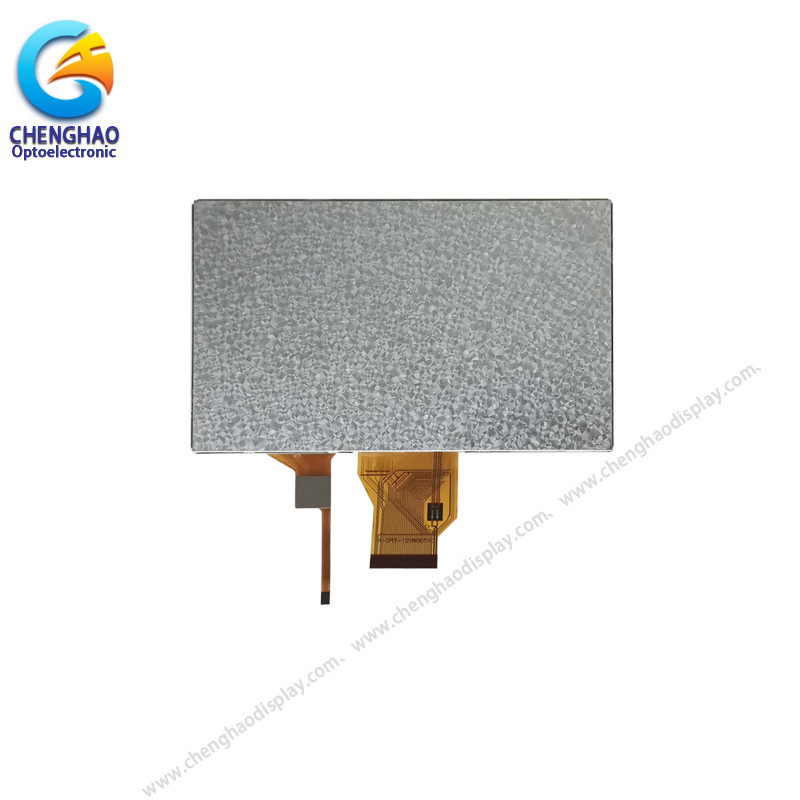

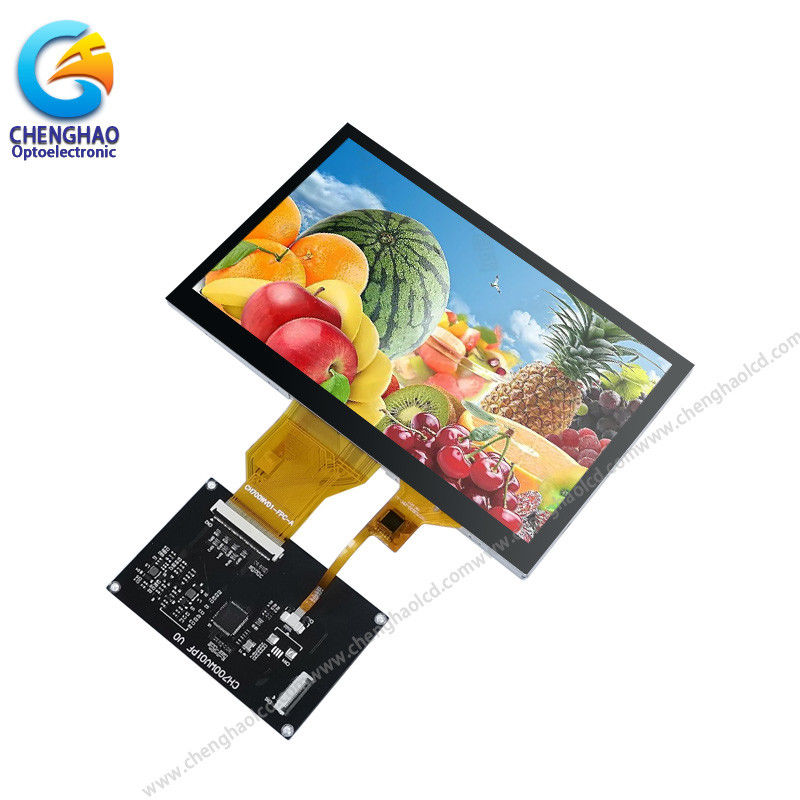

ChengHao Display model CH700WV01G-CTE-PF to kolorowy aktywny matrycowy tranzystor z cienką foliową (TFT) płynno-krystaliczny wyświetlacz (LCD), który wykorzystuje amorficzny krzem TFT jako urządzenie przełącznikowe.Ten model składa się z pojemnościowego ekranu dotykowego.Panel TFT LCD, układ napędowy, światło tylne i FPC.
Panele LCD TFT posiadają diagonalnie mierzoną aktywną powierzchnię wyświetlającą 7,0 cala (ekran poziomy), rozdzielczość 800*3 ((RGB) *480 kropek, a najlepszy kąt widzenia wynosi 12 godzin.
Sterownik wykorzystywany w tym projekcie może wyświetlać 16M kolorów poprzez wejście sygnału RGB. Sterownik jest zamontowany na szkle i połączenie za pośrednictwem FPC, w tym komponenty do napędzania modułu wyświetlania.Wsparcie interfejsu SPI.
Ponadto FPC może być również dostosowywany zgodnie z wymaganiami klienta, takimi jak modyfikacja światła tylnego i struktury FPC, definicja interfejsu itp.
Zgodność z RoHS i wolny od halogenów.

3Rysunki

Uwaga:
(1) Typ wyświetlacza: 7"TFT+CTP

(2) Strona widzenia: 12:00
(3) Układ rozdzielczy napędu LCD: ***
(4) Tryb polaryzacji: ***
(5) Temperatura pracy: -20~70 °C
(6) Temperatura przechowywania: -30~80 °C
(7) Tolerancja nieoznaczania: ±0.20
(8) Ochrona: ROHS

4Szybki szczegół.

* MODEL NO. :CH700WV01G-CTE-PE
* Typ modułu: 7" TFT+CTP
* Kształt wyświetlacza: poziomy ekran
* Tryb wyświetlania:TN/ Transmissive/Normalnie biały
* Liczba kropek: 800*480
* Wielkość modułu:1650,6*100,6*9 mm
* Obszar aktywny TFT:154.08*85.92
* Interfejs TFT:SPI
* Kolor: 16,7M
* Kontrast: 500
* W kierunku widzenia: 12:00
* LCD DRIVE IC: ***
* POLARIZACJA: PRZYSLAJĄCY/Zwykle biały
* TEMP Działania: -20°C~+70°C
* Czas przechowywania: -30°C~+80°C
* Tolerancja nieoznaczania: ±0.20
* Wymagania dotyczące ochrony środowiska: RoHS
NOWE
* FPC Numer:50pin
* Światło tylne Typ:Biała LED
* Czas trwania: 200000 godzin
* BL CHRONICZNY CHRONICZNY:
* Światłość: 400 cd/m2
* Panel dotykowy Typ:panele dotykowe pojemne
* Interfejs panelu dotykowego: i2c
* Panel dotykowy IC: ******

5. Wniosek

6. Często zadawane pytania

P1: Czy akceptujesz wyświetlacze i ekrany dotykowe?
Oczywiście, można dostosować FPC, podświetlenie i ekran dotykowy.

P2: Jaki rodzaj interfejsu ma Twój ekran wyświetlania?
Odpowiedź: Małe ekrany zazwyczaj obsługują SPI,MCU,RGB,MIPI. Wyświetlacze średniej wielkości zazwyczaj obsługują LVDS,MIPI,EDP. Różne specyfikacje wykorzystują różne interfejsy.

Pytanie 3: Czy używa pan capacitive touch screen czy resistive touch screen?
Mamy pojemnościowy ekran dotykowy i opór dotykowy.

P4: Jaka jest wasza polityka w zakresie próbek?
A: Jeśli mamy zapasy, możemy wziąć próbki w dowolnym momencie, jeśli nie mamy zapasów, to zajmie to trochę czasu, a następnie poczekajmy, aż materiały wrócą na próbki.Ale klient musi zapłacić opłatę za próbkę i opłatę ekspresową.

Q5: Jak długi jest czas realizacji masowej produkcji?
A: Produkcja masowa zajmuje około 20-45 dni roboczych, w zależności od modelu i ilości zamówienia.

P6: Jak zapewnić długoterminową stabilną dostawę?
Odpowiedź: Po pierwsze, polecamy produkty, które mogą być dostarczane przez długi czas do klientów, a po drugie, będziemy mieli dużą liczbę zapasów z góry na długi czas.
