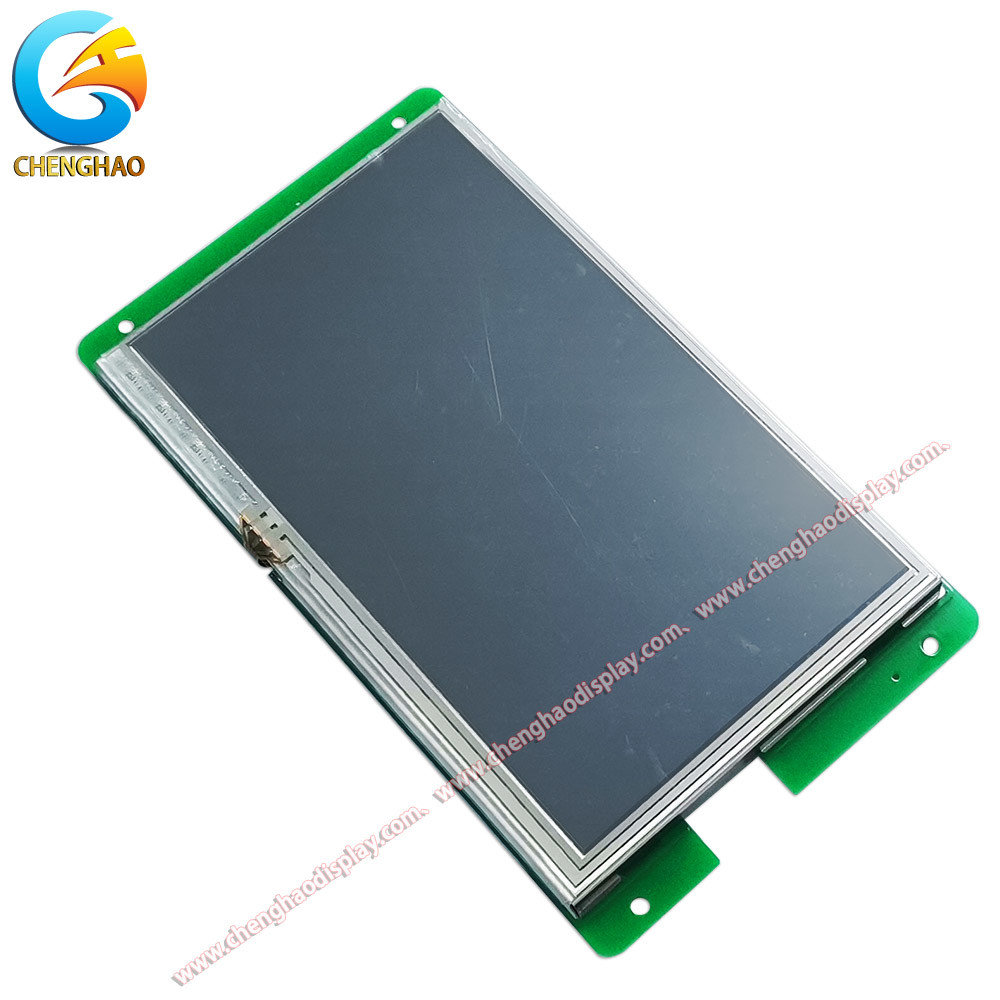

Moduł ekranu medycznego USART HMI 800x480 7 cali 16 bitów RGB z RTP

opis produktu

Moduł ekranu HMI USART o pojemności 16 bitów RGB 800x480 o pojemności 7 cali

1. Parametry kolorowego wyświetlacza LCD

2. Badanie niezawodności USART HMI LCD Module
Wszystkie seryjne ekrany Chenghao Optoelectronic przeszły serię testów niezawodności procesu przed masową produkcją: wysoka i niska temperatura, ESD, pęknięcie, promieniowanie,żywotność dotykowa i inne badania w celu zapewnienia jakości produktu

(1) ESD Badanie-środowisko badania:

Temperatura otoczenia badawczego: 25°C
wilgotność środowiska badawczego: 50%
Proces badania: Położenie produktu płasko na stanowisku badawczym oraz wykonanie kontaktów i wyładowania powietrza na żelaznej klamrze i obszarze wyświetlania ekranu seryjnego, jak pokazano na rysunku poniżej;obserwować czy ekran jest resetowany i ponownie uruchamiany, wykazuje nieprawidłowości itp.




(2) Środowisko testowe starzenia w wysokiej i niskiej temperaturze

Temperatura środowiska badawczego: -20°C+70°C
wilgotność środowiska badawczego: 60%±3%RH
Proces badania: Produkt umieszcza się pochyło w pudełku testowym o wysokiej i niskiej temperaturze, jak pokazano na rysunku 3-3; przechodzi 72H wysokiej temperatury, niskiej temperatury,badanie starzenia na wysokiej i niskiej temperaturze, obserwować, czy ekran jest ponownie uruchamiany i uruchamiany, czy wyświetla się nieprawidłowo i czy funkcjonuje nieprawidłowo w trakcie badania i po jego zakończeniu.





(3)Badanie grupy pulsu - środowisko badawcze

Temperatura otoczenia badawczego: 25°C
wilgotność środowiska badawczego: 50%
Procedura badania: umieszczenie produktu płasko na stanowisku badawczym i zasilanie ekranu za pośrednictwem źródła zasilania połączonego z generatorem grupy impulsowej przez generator grupy impulsowej,jak pokazano na rysunku; obserwować, czy ekran jest ponownie uruchamiany, wyświetlany i dotyka się nieprawidłowo podczas eksperymentu.




3Konfiguracja skryptu LUA z wyświetlaczem SPI TFT LCD

Ekrany seryjne typu F, typu M i typu IOT wprowadzone przez Shenzhen Chenghao Optoelectronics Co., Ltd. obsługują skrypty języka LUA.Ekran seryjny zapewnia bogaty interfejs interfejsu skryptu LUA i callbacka. Użytkownicy mogą bezpośrednio ustawić i uzyskać bieżący status wszystkich elementów sterujących konfiguracją, wywołując interfejs API.ekran może wykonać zaplanowane działania bez udziału zewnętrznego MCU, zmniejszając komunikację danych między MCU a ekranem.
LUA to lekki język skryptowy o prostszej składni i logice niż język C, dzięki czemu programiści mogą zacząć od razu.Język LUA jest wyposażony w dobrze funkcjonującą bibliotekę funkcji matematycznych, przetwarzanie ciągów, JSON i inne biblioteki, a także obsługa funkcji dla powszechnych operacji matematycznych, takich jak korzeń kwadratowy, sinus cosinus, wartość bezwzględna itp.;ze względu na wysoką częstotliwość samego ekranu, wszystkie złożone algorytmy są przetwarzane przez ekran, co znacznie zmniejsza koszty realizacji MCU użytkownika.
Aby napisać skrypt LUA projektu w oprogramowaniu VisualTFT, kliknij [Narzędzia] → [Programy skryptu LUA] w pasku menu, aby go otworzyć

4.Architektura produktuMonitor LCD medyczny

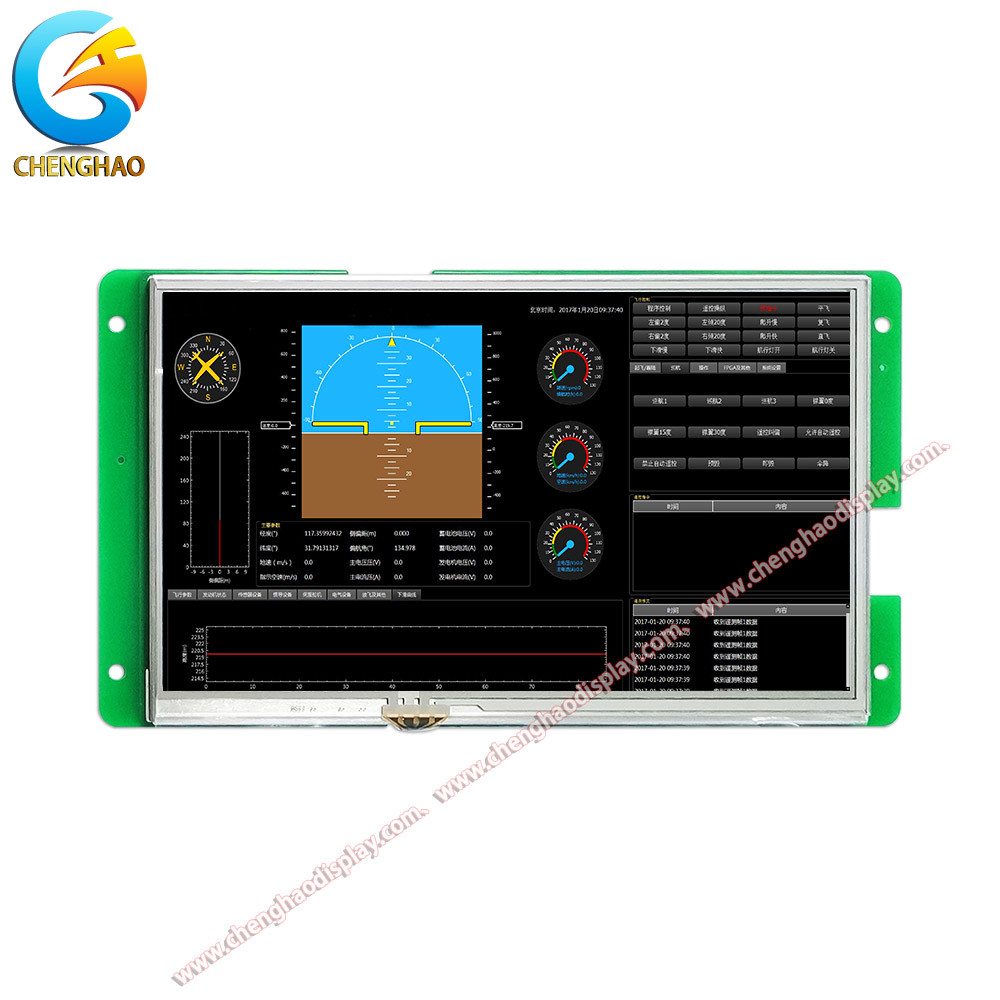

Przemysłowy ekran seryjny wprowadzony przez Shenzhen Chenghao Optoelectronics Co., Ltd. (chenghaolcd.com) to seryjny terminal wyświetlania zintegrowany z sterownikiem wyświetlacza TFT, pamięcią czcionkową obrazu, obsługą GUI,odtwarzanie dźwięku i różne elementy sterowania konfiguracją.Użytkownikowi mikrokomputer z jednym chipem wystarczy wysłać i otrzymać odpowiednie instrukcje do portu seryjnego, aby łatwo zrealizować wyświetlanie tekstu, obrazy i krzywe.

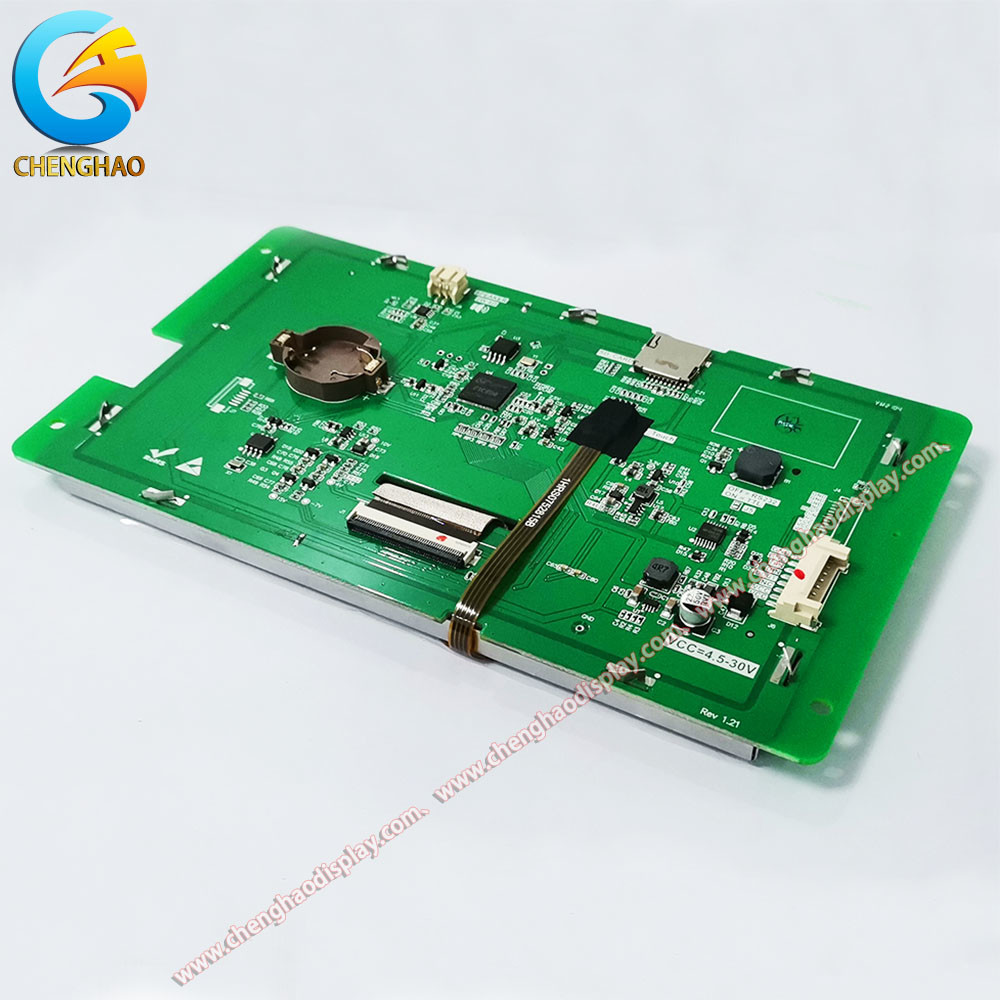

Procesor seryjnego ekranu serii M przyjmuje 32-bitowy procesor SOC 400M, który integruje funkcje takie jak pamięć wideo SDR i dekodowanie obrazu JPEG.
