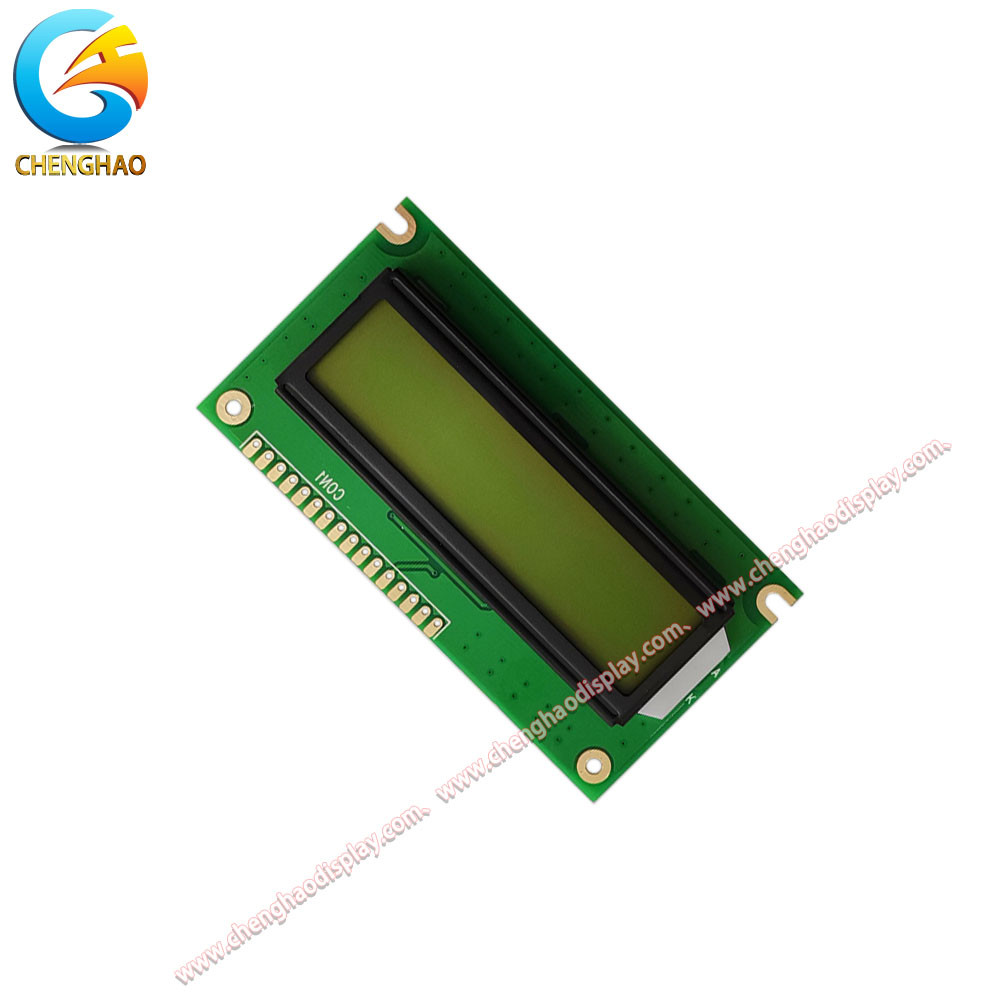

Opis produktu:
Ten monochromatyczny wyświetlacz LCD to moduł LCD o wysokiej wydajności z podświetleniem LED (żółto-zielonym).Odległość między znakami wynosi 2.95 (szerokość) × 5,55 (wysokość) mm, a obszar widzenia wynosi 66 (szerokość) × 16 (wysokość) mm. Oferując przejrzysty widok i długą żywotność, ten monochromatyczny ekran LCD jest niezawodny i trwały,co czyni go idealnym wyborem do wielu zastosowań, co czyni go idealnym do różnych zastosowań, w tym przemysłowych, medycznych, motoryzacyjnych i przyrządów.
Parametry techniczne:
| Atrybuty |
Szczegóły |
| ZAZWAGA |
1/16Praca |
| CHAŁOŚĆ UCHWADZANIA |
-30 ~ 80 °C |
| Kontrolator |
SPLC780D1 lub równoważny |
| EFEKTYWNA W/ZAREA |
56.2 ((W) × 11.5 ((H) Mm |
| Wyświetlacz DOT |
Niebiesko-czarny |
| Wprowadzenie danych |
68 SERIES |
| CZYTAJ: |
-20 ~ 70 °C |
| Wymagania w zakresie bezpieczeństwa |
840,0 × 44,0 × 12,5 mm |
| W kącie widzenia |
O 6:00 |
| Światło tylne |
LED (Żółtozielona) |
|
Pozostałe moduły LCD
|
Graficzny wyświetlacz LCD 320x240&Moduł graficzny LCD |
Zastosowanie:
Chenghao Optoelectronics monochromatyczny wyświetlacz LCD CH1602C01A jest niezawodnym i wysokiej jakości produktem wykonanym w Shenzhen w Chinach.Z zaletami 50000H ultra-długiej żywotności i niskiego zużycia energii, jest idealnym wyborem dla elektroniki samochodowej, telekomunikacji, lotnictwa, sprzętu medycznego, kontroli przemysłowej i innych zastosowań.
Funkcje terminala
| Numer PIN. |
SYMBOL |
Poziom |
Funkcja |
| 1 |
WSS |
0V |
GND |
| 2 |
VDD |
+5,0V |
Zasilanie logiki |
| 3 |
V0 |
- |
Napięcie robocze dla LCD |
| 4 |
RS |
H/L |
H: Dane L: Kod instrukcji |
| 5 |
R/W |
H/L |
H: czytać L: pisać |
| 6 |
E |
H-L |
Sygnał włączony |
| 7 ~ 14 |
DB0~DB7 |
H/L |
Linia autobusu danych |
| 15 |
LEDA |
+5,0V |
Zasilanie światła tylnego LED |
| 16 |
LEDK |
0V |
Obwód zasilania i kontrastu
Maksymalne ratingi bezwzględne
| Parametry |
SYMBOL |
Ratingy |
Jednostki |
| Zapewnienie zasilania dla logiki |
VDD-VSS |
- 0.3~ 7.0 |
V |
| Zapewnienie zasilania dla sterownika LCD |
VDDV5 |
0 ~ 10.0 |
V |
| Włókno wejściowe |
Numer pojazdu |
VSS ~ VDD |
V |
| CZYTAJ: |
Topr |
-20 ~ 70 |
°C |
| CHAŁOŚĆ UCHWADZANIA |
Tstg |
-30 ~ 80 |
°C |
Wsparcie i usługi:
Nasz zespół wsparcia technicznego jest dostępny 24 godziny na dobę i 24 godziny na dobę, aby pomóc w każdym pytaniu lub problemie.świadczymy różnorodne usługi, w tym rozwiązywanie problemów, naprawy i debugowanie oprogramowania, aby pomóc w szybkim i prawidłowym korzystaniu z naszych monitorach monochromatycznych LCD, zapewniając najlepsze doświadczenie klienta.
Opakowanie i wysyłka:
1Wszystkie nasze pudełka spełniają standardy twardości eksportowej.
2Wszystkie nasze pudełka będą wypełnione pianą w środku, aby zapobiec uszkodzeniu ekranu.
3. Nasze opakowania produktów przyjmuje duże pudełko z małe pudełka
4. Waga każdego pudełka nie przekracza 3,5 kg, a wymiary mogą się różnić w zależności od standardu.
Powyższe metody pakowania mają na celu zapobieganie uszkodzeniu modułu wyświetlania podczas transportu, a także możemy pakować towary zgodnie z życzeniami klienta.
Częste pytania:
Pytania i odpowiedzi na temat monokromatycznego ekranu LCD
Q1:Jaką masz markę ma monokromatyczny ekran LCD?
A1:Marka monokromatycznego wyświetlacza LCD to Chenghao Optoelectronic.
P2:Jaki jest numer modelu monokromatu LCD?
A2:Numer modelu monokromatu LCD to CH1602C01A.
P3:Skąd ten monokromatyczny wyświetlacz?
A3:Monochromatyczny wyświetlacz LCD pochodzi z Shenzhen w Chinach.
Q4:Jakie certyfikaty posiada monochromatyczny wyświetlacz LCD?
A4:Monochromatyczny wyświetlacz LCD posiada certyfikaty CE / RoHS / FCC.
P5:Jaka jest minimalna ilość zamówienia na monochromatyczny wyświetlacz LCD?
A5:Minimalna ilość zamówienia to 1 sztuk.
